产品名称： YW系列小圆形水下电连接器
产品编号： 19
产品介绍：
1. 用 途 YW系列水下电连接器符合GJB970标准。主要用于潜水装备与舰船的通讯系统，也适用于海上石油勘探、船舶等系列的水下设备和电缆、水下电缆与电缆间的电气连接。
2. 结构特点
本系列产品外壳采用耐海水材料，全密封结构，螺纹连接，装拆电缆方便，接触可靠。
3. 连接与分离
连接时，先将插头上的键槽与插座上的键对准后将插头插入插座，旋转到位指示处或退到螺纹处并直至拧不动为止，即连接到位。分离时，逆时针旋转锁紧套，直至连接帽与插座脱离，顺势向外拉插头即可实现分离。
4. 使用环境条件
环境温度：-55～+125℃ 工作水深：不大于50℃ 正弦振动：10～2000Hz 加速度：980m/s2 碰撞：加速度392m/s2 工作水深：200m
5. 主要技术指标
(1)工作电流及接触电阻
插针直径 (mm) | 与接触对尾部配对连接的导线芯线最大直径 | 工作电流 (A) | 接触电阻 (MΩ) | φ0.8 | φ1 | 2 | ≤12.5 | φ1 | φ1.5 | 5 | ≤5 | φ1.5 | φ2 | 10 | ≤3 | φ2.5 | φ2.8 | 25 | ≤2 |
(2) 绝缘电阻
规格型号 | 标准大气条件下 | 水中条件 | 高温条件 | YW-3 | 5000MΩ | 50MΩ | 500MΩ | YW-4 | YW-5 | YW-7 | 1000MΩ | 20MΩ | 200MΩ |
(3)介质耐电压（50Hz交流有效值）
规格型号 | 标准大气条件下 | 水中条件 | 低气压条件下 | YW-3 | AC 1500V | 500V | 200V | YW-4 | YW-5 | YW-7 | 800V | 150V | 150V |
密封性:不小于2940KPa 机械寿命:1000次

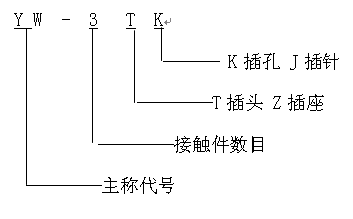

6. 产品类别
7. 系列型谱
型谱图(从插针绝缘体对接端面看) 说明：每一图形下面的文字表示：接触件数量—接触件直径。 例3-Φ1.5表示该型谱为3个接触件，直径为Φ1.5的接点排列。
8、安装和使用
8.1法兰盘的安装
8.1.1法兰盘安装方式如图所示，插座的外形及安装尺寸如下表
8.2插头及其尾部附件的安装
8.2.1外形及安装尺寸：插头及其尾部附件的外形如图所示，安装尺寸见下表
 规格型号 | A | L | C | YW-3 | Φ21 0 –0.1 | 48 | Φ6+0.1 0 | YW-4 | Φ29 0 –0.1 | 52.5 | Φ8.5+0.1 0 | YW-5 | Φ21 0 –0.1 | 49 | Φ10.5+0.1 0 | YW-7 | Φ17.8 0 –0.1 | 42.75 | Φ6+0.1 0 |
8.2.2安装方法及步骤 将尾部附件从插头上拧开并将尾螺帽拧开（如图所示）以便电缆线穿入—电缆线从尾部附件的孔中穿入—剥线—焊线—与插头尾部连接—将护线套或夹线板拧紧。 其主要过程与步骤用下列3个图来表示：
|
