比较器功能 | 比较器 | 测量的参数值可以分选为10档
测量得出的副参数也可以比较输出IN/OUT信号 | 计数值 | 0—999999 | 列表扫描比较 | 扫描列表中的每个点都可以输出HIGH/IN/LOW信号 | 输入保护 | 当充电的电容连上测试端时，内部保护电路工作。
最大可以保护的电容电压可以由下式推出：
where: Vmax≤200V
C is in Farads | 其他功能 | 存储功能 | 外部非易失存储器可以保存20个仪器的设置文件
额外的设置文件可以保存在U盘中（仅限TH2828A） | GPIB, RS232C | 所有的仪器控制参数，测量值，比较值和扫描列表都可以通过GPIB（TH2828A选件），RS232C实现多机通讯或对PC通讯。 | 选件 | TH10301 | 功率放大/直流偏置
增加交流信号到20Vrms / 0.2Arms.
扩展直流偏置范围到 ±40V DC. | TH10401 | 2m / 4m测试线选件
扩展测试线的长度，增加2m或4m。 | TH10202 | Handler接口
输入的9对上下限值可以分选10档的L、C或|Z|值。
Handler提供与自动分选机相连的接口。所有的信号都是单独的。 | 准确度（细节请查看操作手册） | 测试环境 | 热机时间 | ≥30分钟 | 环境温度 | 23±5ºC | 测试信号电平 | 0.3Vrms – 1Vrms | 清零 | 开路和短路 | 测试线长度 | 0 m | |Z|, |Y|, L, C, R, X, G, B | ±[A+(Ka+Kb+Kc)×100](% of reading)
1. A是图1和2中的基本准确度因子
2. Kaand Kb是阻抗比例因子
Ka用于阻抗低于500Ω
Kb用于阻抗高于500Ω.
3. Kc是差值校准值.
直接修正频率时Kc=0
其他频率时Kc=0.0003
4. C, L, B测量时D ≤ 0.1
R, G测量时Q ≤ 0.1 | D | ±[Ae/100] (D的绝对值)
当A=[A+(Ka+Kb+Kc)×100] | Q (When Qx×De<0.1) |
当, Qx符合Qvalue时
De是D的精确度
| θ | DEG | ±[Ae/100] (degress绝对值) | RAD | ±[(180/π)×(Ae/100)] (degress绝对值) |
| 一般技术要求： | 工作温度, 湿度 | 0℃ — 40℃,≤90% RH | | 电源要求 | 198 V — 242 V AC,99 V-121 V AC 47.5 Hz — 63 Hz | | 功耗 | ≤100 VA | | 尺寸(W×H×D) | 430 mm×185 mm×473 mm | | 重量 | 15 kgApprox |
|
|
|
|
|
| |
订货信息:

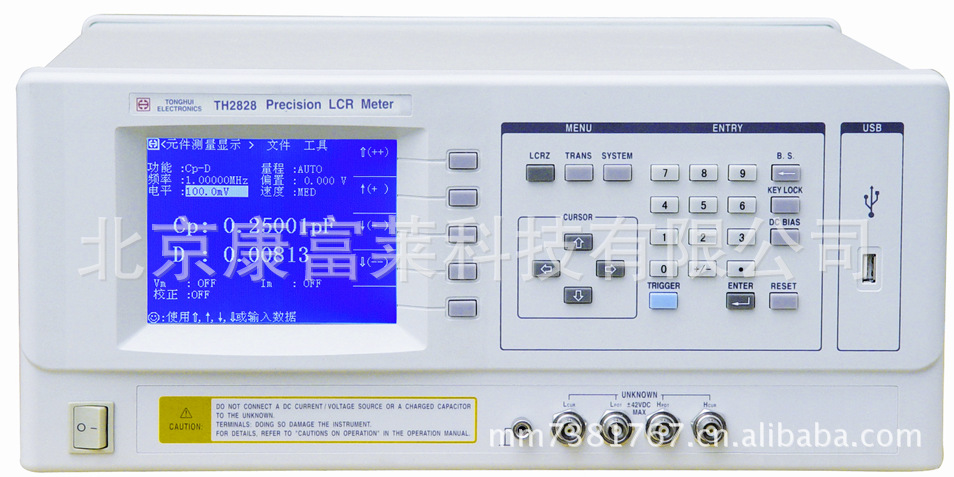

TH2828/TH2828A型精密LCR数字电桥随机附件：
TH26005-1 四端测试夹具
TH26011 四端开尔文测试电缆
TH26010 镀金短路板
TH10002 GPIB接口板 (TH2828)
TH26025 USB接口适配器 (TH2828)
TH26026 32MB U盘 (TH2828) 可用选件:
TH26001 四端测试夹具
TH26006 轴向元件测试夹具
TH26007 磁环测试夹具
TH26008 SMD元件测试夹具
TH26009 SMD元件测试钳
TH26012 四端开尔文测试电缆
TH10301 20Vrms/40V DC 功率放大/直流偏置板
TH10401 2m/4m电缆长度操作(TH2828)
TH10002 GPIB接口板
TH10202 Handler/Scanner接口板
TH11014 TH2828 GPIB 控制软件
TH11015 TH2828A GPIB 控制软件
TH12019 TH2828 RS232C控制软件
TH12020 TH2828A RS232C控制软件 |
