DS3102M数字示波器模拟带宽：100MHz 现货供应

1台起批

￥0.00

中国北京

产品属性

图文详情

品牌推荐

品牌/型号

DS3102M数字示波器/DS3102M数字示波器

加工定制

否

类型

DS3102M数字示波器

重量

DS3102M数字示波器（kg）kg

型号

DS3102M数字示波器

波形捕获率

DS3102M数字示波器（wfms/s）

记录长度

DS3102M数字示波器（k）

通道数

DS3102M数字示波器DS3102M数字示波器

规格

DS3102M数字示波器

品牌

DS3102M数字示波器

带宽

DS3102M数字示波器（MHz）

外形尺寸

DS3102M数字示波器（mm）mm

采样率

DS3102M数字示波器（GS/s）

DS3102M数字示波器

DS3102M数字示波器

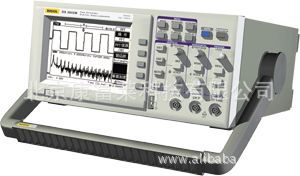

DS 3000M系列示波器是最新研制生产的高清晰单色液晶数字存储示波器。此系列示波器秉承了DS3000系列数字存储示波器的特点--简单而功能明晰的前面板，内置FFT频谱分析功能。

DS 3000M拥有100M实时采样率、10G等效采样率、高达16K的板间高速存储器。可实现100M (DS3102M)/ 60M(DS3062M)/ 40M(DS3042M)/ 25M(DS3022M)的模拟带宽。此外，还拥有任意缩放(UltraZoom)、光标跟踪测量、自动测量、自动设置(AUTO)等高级功能。轻易捕捉瞬态和毛刺信号，观察波形细节。

我们相信性能高超、易于使用、价格低廉等特点的完美结合，可给予客户最好的解决方案，以便更快的完成任务。

1. 功能特点

单次采样100MSa/s，等效采样率更高达10GSa/s，配合精细的UltraZoom功能，轻易兼顾波形细节与概貌。
高清晰单色液晶显示系统，无论波形、数据，还是测量都一目了然。
双通道，每通道带宽100M(DS3102M)/60M(DS3062M)/40M(DS3042M)/25M(DS3022M)。
每通道16K的深度存储器。赋予更大的数据吞吐能力。
高灵敏度2mV/p。
时基范围：5ns/p to 5s/p。
多种波形、设置存储和再现。
加、减、乘、除数学运算功能。
边沿、视频触发功能。
高灵敏度的X-Y操作。
自动光标跟踪测量功能。
自动校准。
自动波形、状态设置(AUTO)。
自动测量多达15种波形参数。
内嵌FFT频谱分析功能。
中/英文菜单显示。
可扩展的系统功能。
可选的GPIB、RS232模块。

2. 性能参数(型号：DS3102M/DS3062M/DS3042M/DS3022M)

		DS 3102M	DS 3062M	DS 3042M	DS 3022M
通道数		2	2	2	2
模拟带宽		100MHz	60MHz	40MHz	25MHz
垂直灵敏度		2 mV/p to 5V/p	2 mV/p to 5V/p	2 mV/p to 5V/p	2 mV/p to 5V/p
时基范围		5ns/p to 5s/p	5ns/p to 5s/p	5ns/p to 5s/p	5ns/p to 5s/p
单次采样		100MSa/s	100MSa/s	100MSa/s	100MSa/s
等效采样		10GSa/s	10GSa/s	10GSa/s	10GSa/s
输入阻抗		1 MΩ, approx. 19 pF	1 MΩ, approx. 19 pF	1 MΩ, approx. 19 pF	1 MΩ, approx. 19 pF
输入通道耦合 A1 & A2		DC, AC or GND	DC, AC or GND	DC, AC or GND	DC, AC or GND
触发类型		边沿、视频、Set to 50%	边沿、视频、Set to 50%	边沿、视频、Set to 50%	边沿、视频、Set to 50%
触发方式		Auto、Normal、Single	Auto、Normal、Single	Auto、Normal、Single	Auto、Normal、Single
触发源		CH 1, 2, ext or ext/5,AC line	CH 1, 2, ext or ext/5,AC line	CH 1, 2, ext or ext/5,AC line	CH 1, 2, ext or ext/5,AC line
水平精度		±0.01%	±0.01%	±0.01%	±0.01%
垂直分辨率		8bit	8bit	8bit	8bit
自动测量		Vpp, Vrms, Vmax, Vmin, Vtop, Vbase, Vavg, freq, period, risetime, falltime,+width, -width, etc.	Vpp, Vrms, Vmax, Vmin, Vtop, Vbase, Vavg, freq, period, risetime, falltime,+width, -width, etc.	Vpp, Vrms, Vmax, Vmin, Vtop, Vbase, Vavg, freq, period, risetime, falltime,+width, -width, etc.	Vpp, Vrms, Vmax, Vmin, Vtop, Vbase, Vavg, freq, period, risetime, falltime,+width, -width, etc.
数学操作		加、减、乘、除	加、减、乘、除	加、减、乘、除	加、减、乘、除
存储		5组波形、5种设置	5组波形、5种设置	5组波形、5种设置	5组波形、5种设置
FFT	Window	Hanning, Hamming, Blackman-Harris, Rectangular	Hanning, Hamming, Blackman-Harris, Rectangular	Hanning, Hamming, Blackman-Harris, Rectangular	Hanning, Hamming, Blackman-Harris, Rectangular
FFT	采样点	1024 points	1024 points	1024 points	1024 points
李沙育图形	带宽	100MHz	60MHz	40MHz	25MHz
李沙育图形	相位差	±3 degrees	±3 degrees	±3 degrees	±3 degrees
显示		单色，320x240分辨率	单色，320x240分辨率	单色，320x240分辨率	单色，320x240分辨率
电源		全球通用，100~225V/40W	全球通用，100~225V/40W	全球通用，100~225V/40W	全球通用，100~225V/40W
净重		4.5Kg	4.5Kg	4.5Kg	4.5Kg
外观 (excl. handle)		303mmx145mmx288mm	303mmx145mmx288mm	303mmx145mmx288mm	303mmx145mmx288mm
附件		(1:1、10:1)探头x2，电源线, 说明书	(1:1、10:1)探头x2，电源线, 说明书	(1:1、10:1)探头x2，电源线, 说明书	(1:1、10:1)探头x2，电源线, 说明书
选件		附件背包，扩展模块 (GPIB,RS232)	附件背包，扩展模块 (GPIB,RS232)	附件背包，扩展模块 (GPIB,RS232)	附件背包，扩展模块 (GPIB,RS232)
