简介

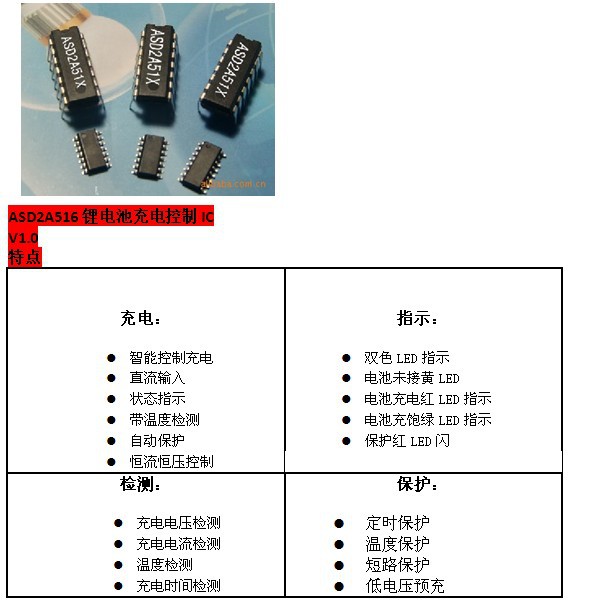

ASD2A516是专门用于电池组充电器的智能控制IC，它14脚封装、适合DC输入大电流充电线路中 使用，工作稳定，功能齐全,有DIP 14和SOP 14封装。
命名方法
ASD2A516 – T
ASD2A516 ：IC型号- T：后缀，代表定时时间，如T=4，8，12
电池电压检测
13脚电压 | 测量条件 | 状态 |
<0.5V | 25秒 | 短路状态 |
<3V | 初始充电 | 预充状态 |
3-4.4V | 电流>0.04V | 充电状态 |
3-4.4V | 电流<0.04V | 充饱状态 |
温度电压检测
11脚电压 | 测量条件 | 状态 |
<1.38V | 充电中 | 充饱状态 |
<1.7V | 初始充电 | 过热状态 |
>3.85V | 任何 | 过冷状态 |
状态指示
状态 | LED | 电流控制电压 |
空载状态 | 黄 | 0V |
预充状态 | 红 | 0.08 |
充电状态 | 红 | 0.23 |
充饱状态 | 绿 | 0V |
过热状态 | 红闪 | 0V |
过冷状态 | 红闪 | 0V |
短路状态 | 红闪 | 0V |
定时指南
控制内容 | ASD2A516-4 | ASD2A516-8 | ASD2A516-12 |
充电保护时间 | 4小时 | 8小时 | 42小时 |
输出控制
控制内容 | 控制量 |
充电电压 | 4.2V |
预充电流 | 0.08V / R |
充电电流 | 0.20V / R |
充饱条件
电流电压<40mV，充电时间到。
