一、 概述:
本接头盒适合于新建、扩建的架空、管道、直埋的单芯、带状光纤光缆使用。也可以用于在线使用的光缆割接,它可以很方便地对光缆接线盒进行重复开启和对光纤进行操作和维护。
本产品综合了多年光缆施工经验,具有安装、维护、操作方便的特点。主要特点为合体可重复开启,光缆在接头盒内可三重固定,大空间余纤盘留,光纤可灵活分支,光纤盘固定活页化,光纤接续固定排列模块化,光纤的接续模块适合于单芯,带状或单芯-带状混合接续的光纤盘留和保护。
GJS20-DR01A型光缆接头盒符合中华人民共和国通信行业标准:YD/T 814-2004标准及相关的规定。本接头盒完全可取代进口同类产品。
二、 技术参数
(1)、产品的型号和规格
产品命名为GJS20-DR01A-单芯/带状-系列光缆接头盒,有两种盘纤盘,一种盘纤盘只用作单芯使用.
盘数/型号 | 01(单芯) | 03-带状 | 备注 |
一个盘纤盘 | 60 | 288(24带) | 按模块配置 |
二个盘纤盘 | 120 | 576(48带) | 按模块配置 |
三个盘纤盘 | 180 | 864(72带) | 按模块配置 |
(2)、光缆纤芯容量、接头盒电缆孔径尺寸
名称(GJS20-DR01A型) | 单芯 | 带状 | 电缆孔数 | 壳体内径(最小) | 壳体内径(最大) | 壳体长度 | 电缆直径最小 | 电缆直径最大 |
一个盘纤盘 | 60 | 288 | 6 | 138 | 150 | 540 | 10 | 23 |
二个盘纤盘 | 120 | 576 | 6 | 138 | 150 | 540 | 10 | 23 |
三个盘纤盘 | 180 | 864 | 6 | 138 | 150 | 540 | 10 | 23 |
注:对于一个大端口,可以进出两条外直径大于23-50mm的光缆,可用于在线割接。
环境温度:-40℃~+60℃;大气压力:70kPa~106kPa;使用寿命:大于25年;

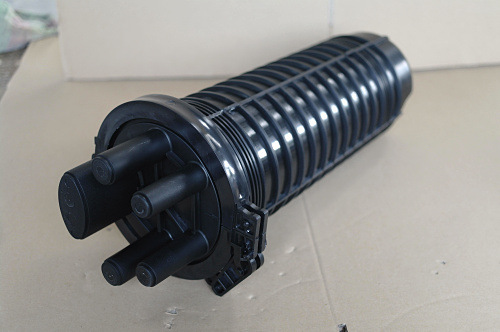

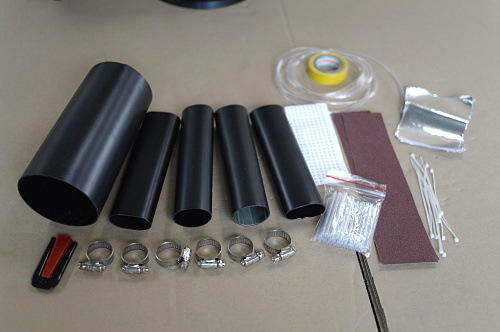

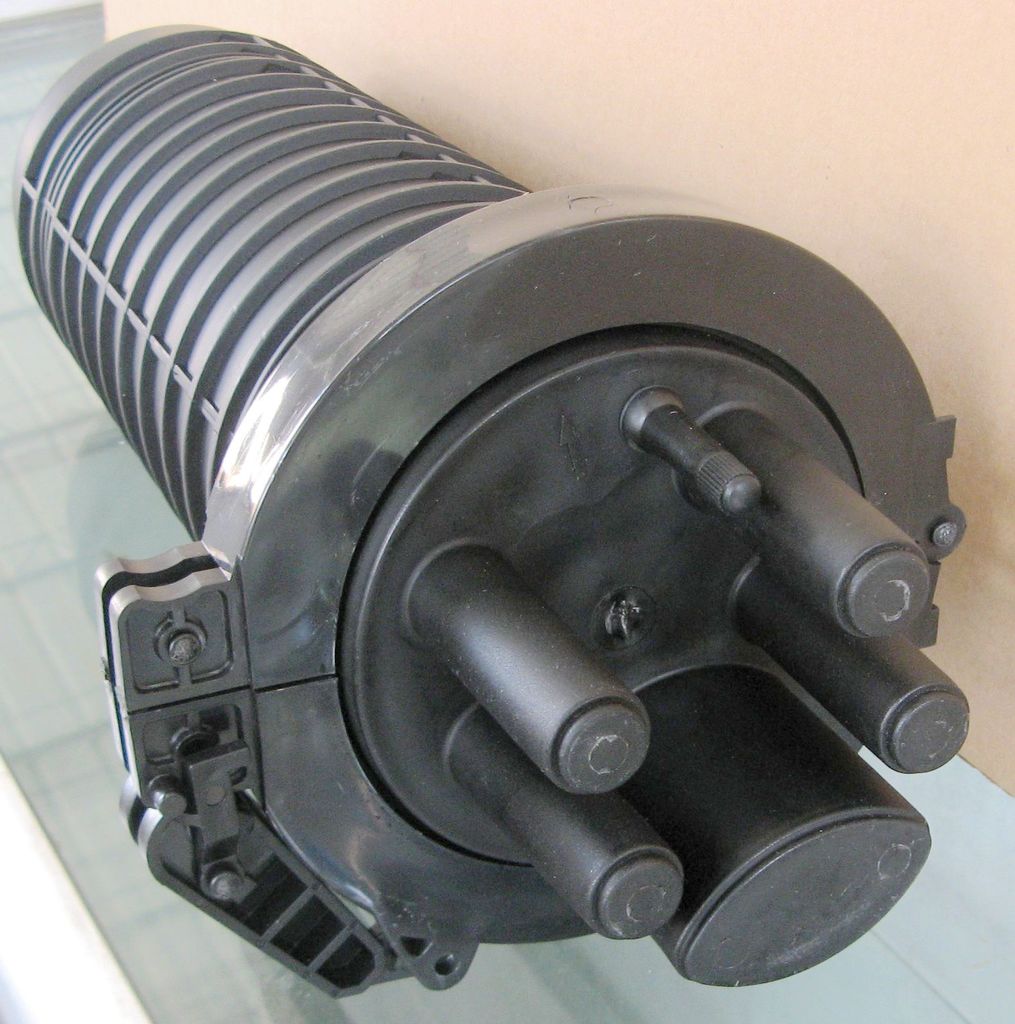

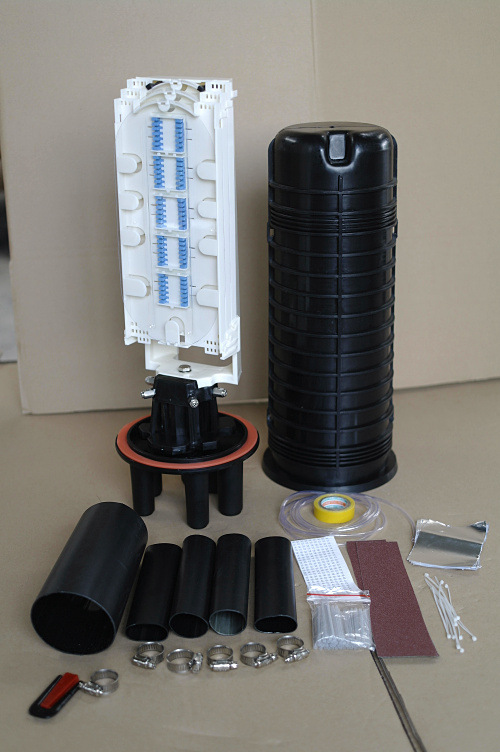

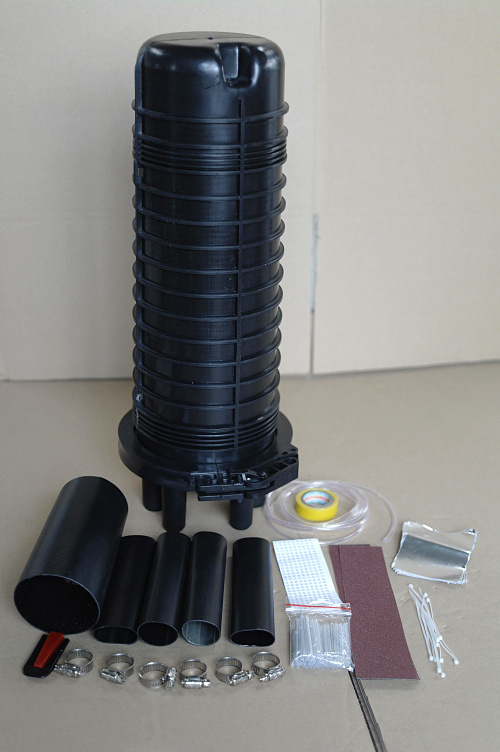

(3)接头盒部件:

|
|
|
1. 电缆密封套管 | 2. 光纤保护管 | 3. 密封胶圈 |

|
|
|
4. 接头盒壳体固定抱箍 | 5. 干燥济 | 6. 纤芯热缩管 |

|
|
|
7. 盘纤盘保护扎带 | 8. 光缆固定喉箍 | 9. 胶带 |

|
|
|
10. 标签纸 | 11. 六角工具 | 12. 扎带 |
| | | |
| | |
