一、 仪表特点 |
1、 可以方便拼装成多回路报警系统。 |
2、 半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。 |
3、 单片机技术，光电隔离，内置蜂鸣器，整机抗干扰能力极强。 |
4、 插入式电路板结构，有继电器结点输出和电压输出等多种输出方式便于维护和操作。 |
5、 现场可任意选择常开或常闭输入方式。 |
二、 仪表主要技术参数 |
输入信号 | 无源接点开关量（常开或常闭） | 供音响使用的控制信号，高电平≥4V |
| 输出信号 | 开关输出 输出一对无源常开触点开关（报警时闭合）。触点动作同步于报警音响。 | 直流电平信号输出 >4V | 无源开关量 （常开：报警时闭合），触点容量3A/24VDC、0.7A/110VAC |
| 技术指标 | 线路输入电阻 ≥50Ω | 供电电源 DC24V±5％ | 功 耗 报警时1.8W，无报警时0.1W |
| 使用环境 | | 相对温度 -10 ～ 50℃ | | 相对湿度 ≤85％RH o 无结露、无腐蚀性气体 | | 大气压力 86～106kPa |
|
|
三、 仪表外形及安装方式 |
仪表外形 |
仪表尺寸:80×40×100mm
开孔尺寸:66×35mm
重 量:240g |

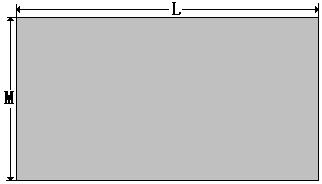

| 安装方式 | 该仪表可拼装，亦可密集安装 | 密集安装的开孔尺寸 |
M＝（40.5×m）－10
L＝（80×n）－14
m：每列报警器的个数

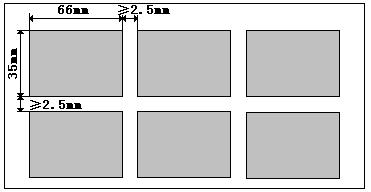

n：每排报警器的个数 | 点阵式安装的开孔尺寸 |

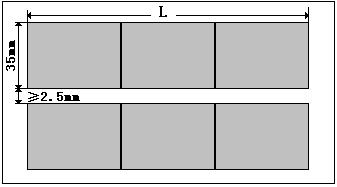

| 条列式安装的开孔尺寸 |
L＝（80×n）－14
n：每排报警器的个数 |
|
四、 仪表接线图及报警功能 |
单台单点接线图 |
| 单台双点接线图 |

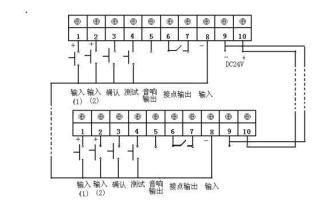

| 多台双点报警器原理接线图 |

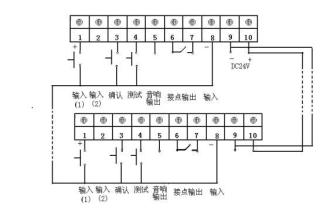

| 多台单点报警器原理接线图 |
|
|
| 报警功能 | 报警器 | 正常 | 报警 | 确认 | 恢复正常 | 确认前恢复 | 确认 | 灯光 |
|
|
|
|
|
| 音响 |
|
|
|
|
|
|
|
注： |
|
五、 SWP系列闪光报警控制仪型谱表 |
型 号 | 代 码 | 说 明 | SWP - | □ □□□ □ □ □ | | 仪表类型 | X | | | | | 闪光报警器 | 控制作用 | | | | | | 输入方式 | | | | | 报警方式 | | | | 供电方式 | W | DC24V供电 |
|
★ 型号举例： |
SWP-X101－J-K-W |
单点控制，无源接点信号输入，有继电器报警，DC24V供电 |
