水位控制器WWC302详细说明 （开关量输出）
一．概况:
WWC302:当水在低水位时，控制器内的继电器J1断开，接线柱A和B断开，水泵不工作，当水到达高水位时，控制器内继电器J1闭合，接线柱A和B接通，启动水泵工作。本控制器加设一个超高水位报警启动电路或备用水泵启动电路，即当水高于超高水位开关时，继电器J2闭合，接线柱C和D闭合，启动客户的报警器或备用水泵。
二．工作原理:
水位控制器通过和电子式水位开关的配合对水位进行检测，性能稳定可靠。电子式水位开关由进口高密封度树脂灌封，密封性能好，可长期浸在水中，产品耐污性强；适用范围：清水、各种污水、酸碱水、药剂、河涌水、纺织印染水、工业废水等。
三．产品基本参数：
水位控制器工作电压：220V
功率：6W
电子式水位开关工作电压：DC12V
功耗：<1W
防护等级：IP68
适用温度：-20~60℃（普通型）
产品内部材料：环保环氧树脂
寿命：100万次以上
四．请按要求安装：
1．电子式水位开关与控制板的接线：根据背面的接线图接好超高、高、低三个水位开关的红白蓝色线（三个电子式水位开关是一样的），正对着控制器，可以看到控制板接线柱下面有文字说明，接好线后，控制板左边的是超高水位，中间是高水位，右边的是低水位。接好后，把三个电子式水位开关放到指定位置.
2．把黄绿色的地线另一头放到水中使信号回路，放到水中的地线低于低水位开关就可以（备注：地线只是用来接地，并不是用来导电的，是零电压的，没有危险）
3．若要加长水位开关的线，请按对应颜色（红色正，蓝色负，白色信号线）的线接好，参考背后的接线图(注意延长线要使用3*0.3mm2线径或以上的电缆线，不要使用网线或散线作为延长线，接线口处不要浸在水中)。
4．如果水泵功率大于200W,需要加接交流接触器。
5. 安装时要注意：电子式水位开关中间部分不能有胶布等物体包裹，否则影响信号读取
五．电子式水位开关固定方法：
1.一般情况可以直接把电子式水位开关从上面吊下来到水中，放到合适的位置即可
2.管夹（卡）固定：用管夹固定在适当的位置（选用国标四分管夹）
3.螺纹内牙固定：可通过PVC管、内牙螺纹直通、弯头等把开关延长或改变方向，注意离壁最好有一定的距离，防止时间长了可能有垃圾等附在水位开关上（选用国标四分螺纹内牙

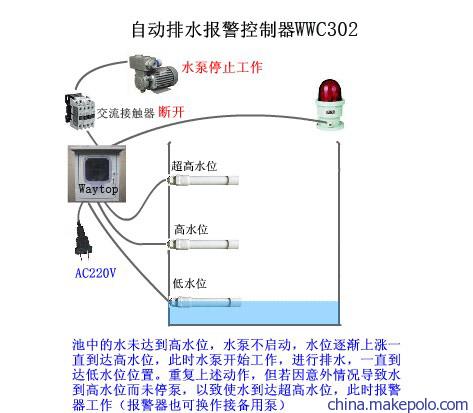

WWC302工作示意图1

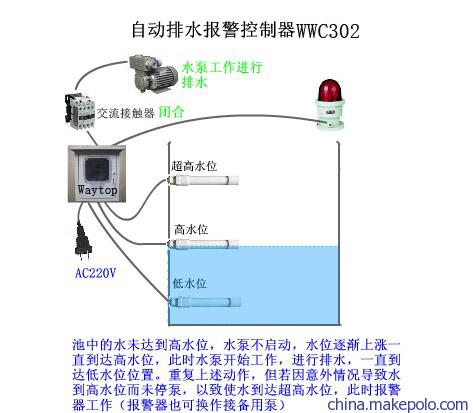

WWC302工作示意图2

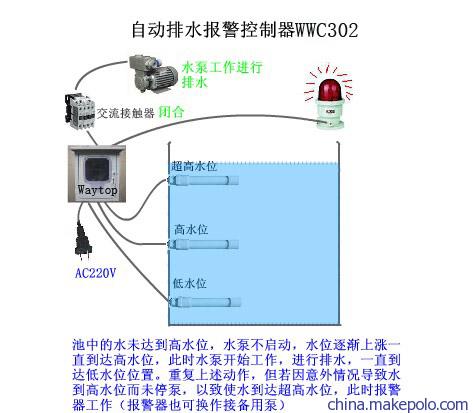

WWC302工作示意图3
WWC302工作示意图4
