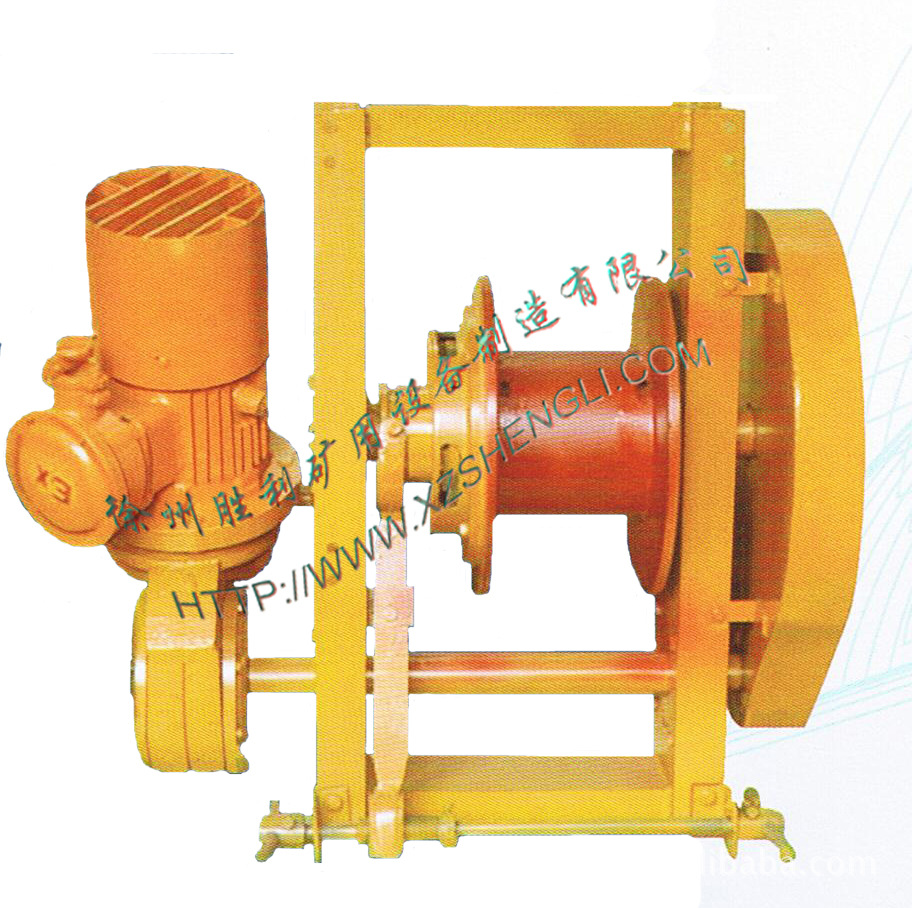

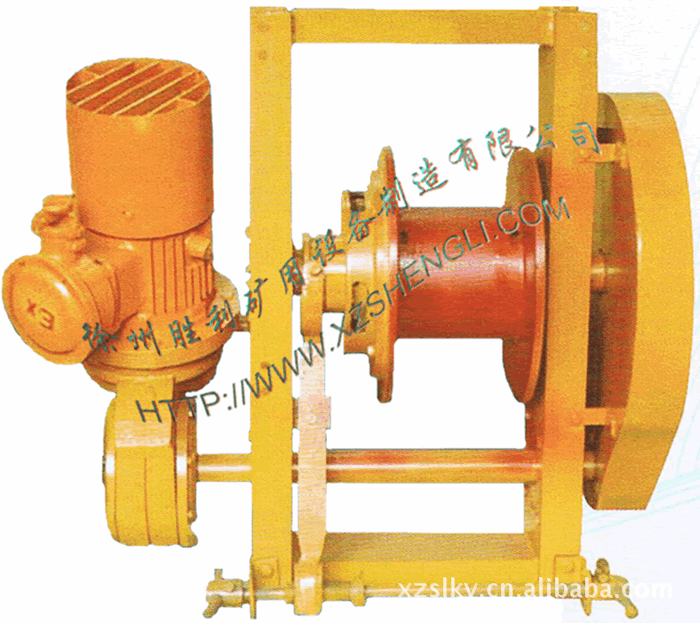

JZ-4型皮带张紧绞车

1、本说明适用于电机驱动的张紧绞车（以下简称绞车）。该绞车主要用于矿山伸缩式胶带输送机。

2、引用标准

GB/T 15113-94

3、形式与基本参数

3.1绞车采用蜗轮蜗杆传动型式。

3.2型号表示方法：

J  Z—  4、

                      电动机功率（KW）

                      张紧绞车

                      卷扬机

3.3基本参数应符合表1的规定

表1

4、技术要求

4.1绞车应按照规定的图样和技术文件制造。

4.2用于煤矿井下的绞车应符合《煤矿安全规程》的有关规定。

4.3绞车卷筒边缘距钢丝绳最外缠绕层的高度不小于20mm。

4.4绞车外露旋转部件应有安全防护装置。

4.5绞车操纵机构应灵活可靠、操作方便、安全。

4.6绞车各部不得有漏油现象。

4.7绞车运转应平稳，不得有异常声响和振动。空载噪声不大于88dB（A）。

4.8绞车减速器的清洁度（80网目筛过滤）应为900mg。

4.9绞车工作时的最高油温不得大于80℃。

4.10外露可调螺栓等连接件应具有防锈层。

4.11油漆应均匀，无脱落、流痕、裂纹等缺陷。
