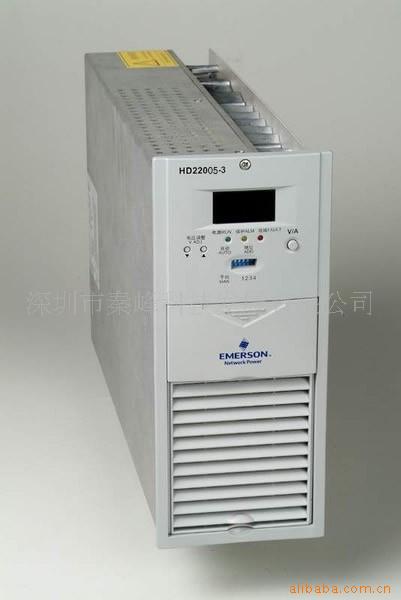

1、风冷系列充电模块HD22005-3A、HD11010-3A、 产品概述        充电模块HD22005-3A、HD11010-3A、采用先进的移相谐振高频软开关电源技术和风冷散热设计，效率达到世界一流水平。采用内置CPU集散式控制方式，工作稳定可靠。通过CE安规、电磁兼容标准认证，通过国家、行业产品型式检验。 产品特点 2、三相三线输入，三相电流平衡； 2、超宽输入电压范围，适应能力强； 3、输出电流无级限流，电池充电精确控制； 4、采用软开关技术，效率高，电磁兼容性好； 5、内置CPU集散式控制方式，通信方便，抗干扰能力强； 6、完善的保护、告警措施，具有“四遥”功能； 7、可带电插拔，在线维护，方便快捷； 8、风冷设计，采用长寿命风扇，温控工作；  技术规范充电模块（风冷系列-三相）：HD22005-3A,HD11010-3A  类别 参数名称 HD22005-3A HD11010-3A 输入特性 输入电压 323V～475V（三相三线制） 323V～475V（三相三线制） 输入电流 ≤4A ≤4A 交流输入频率 45Hz～65Hz 45Hz～65Hz 效率 ≥90％ ≥90％ 输入功率因数 ≥0.94 ≥0.94 输出特性 输出电压范围 176V～320V 87V～160V 额定输出电流 5A 10A 最大输出电流 5.5A 11A 软启动时间 3～8秒 3～8秒 输出恒流范围 10％～110％ 10％～110％ 稳流精度（20％限流） ≤±1％ ≤±1％ 纹波系数 ≤0.1％ ≤0.1％ 稳压精度 ≤±0.5％ ≤±0.5％ 均流不平衡度 ≤±5％（50％～100％额定负载） ≤±5％（50％～100％额定负载） 音响噪音 ＜55dB ＜55dB 保护特性 输出短路回缩 回缩电流≤40％额定电流，可自恢复 输出过压保护 325±5Vdc 165±5Vdc 输入过压 保护点 482±6Vac 恢复点 460±15Vac 输入欠压 保护点 316±6Vac 恢复点 335±10Vac 保护特性 缺相保护 可恢复 过温 保护点 85℃ 恢复点 75℃ 风扇温度控制 风扇启动点55℃，停转点38℃ 安规 绝缘电阻 试验电压1000Vdc，输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻＞10MΩ 绝缘强度 输入端、输出端短接后，在输入/输出端与外壳之间施加50Hz、有效值为2000V的交流电压1分钟，无击穿或飞弧现象 EMC 静电放电抗扰性要求 IEC6100-4-2      Level 3 快速瞬变电脉冲群抗扰性要求 IEC61000-4-4     Level 3 浪涌抗扰性要求 IEC61000-4-5     Level 3 由射频场感应引起的传导骚扰抗扰性要求 IEC61000-4-6     Level 3 工频磁场抗扰性要求 IEC61000-4-8     Leve 3 电压暂降、短时中断和电压渐变抗扰性要求 IEC61000-4-11    暂降和中断：0～70％U 环境参数 工作温度 －10℃～40℃ 储存温度 －25℃～55℃ 相对湿度 ≤95％ 大气压力 70～106kPa 机械参数 尺寸（长×宽×高） 413mm×110mm×257mm 重量 6kg 冷却方式 风冷，防尘设计

深圳市秦峰科技发展有限公司，是中国电源行业诚信企业；公司专注于电力能源领域产品的产品销售，主要代理销售艾默生网络能源有限公司智能高频开关电源的核心部件，（充电模块HD22010-3、HD22020、HD22005、 ER22010 ；监控模块PSM-E10/E20 、绝缘检测仪JYM-II、电池巡检仪BM-1、配电监控盒PFU-12、自动切换盒PFU-2、直流电压采样盒PFU-3、电源防雷产品等）；交流不间断电源UPS;精密空调、通信电源系统设备、防雷器、电力抗瞬态浪涌抑制器TVSS、变频器、太阳能等产品。      深圳市秦峰科技发展有限公司本着“用户至上，服务社会”的服务宗旨，以优秀的产品，可靠的质量，优质的服务，互惠的价格报答用户对我公司的支持与信任；携手与您打造全方位的合作及服务。 深圳市秦峰科技发展有限公司热诚期待与您的合作，秦峰科技将是您最理想的选择！
