???上海塑美热流道时序控制器

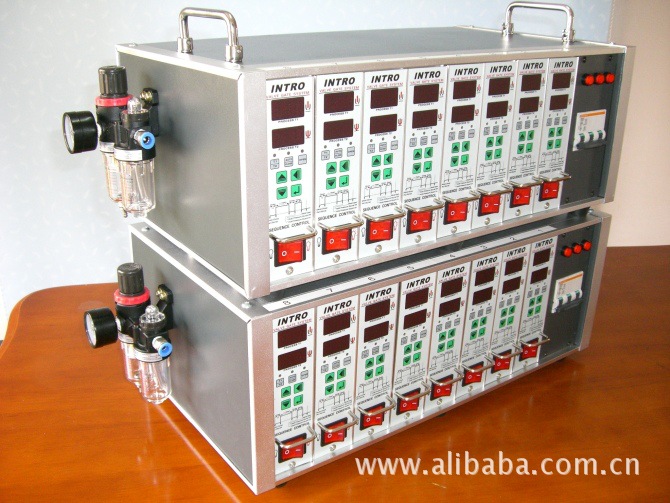

???热流道时序控制器一、产品简介?塑美时序控制器主要应用于针阀式热流道注塑系统，通过检测注塑机的注射信号，根据客户模具注射需要可调整延迟锁模射胶和开启或关闭动作时间，准确开启和关闭气动式针阀热嘴的阀针，使注塑产品无纹线，提高注塑产品质量。?二、输出方式说明：时序控制器的输出一般用来控制电磁阀，有三种输出方式可供选择，以适应不同用户的需要，分为AC220V输出，DC24V输出和开关量输出。?注意：1、?使用前必须确认所接电磁阀的电压规格，不恰当的输出可能烧毁电磁阀或损坏控制器；2、?JP2的跳帽只能以上述三种方式连接，如以其它方式连接，有可能导致时序控制器烧毁。?三、操作说明：1、设定工作模式：（1）打开电源开关（需按开关键三秒）；（2）模式设置：按设置键SET，进入设定菜单，的排数码管显示1-0，下排数码管显示工作模式。上调键或下调键改变工作模式，然后按SET确认。?1）0模式：时序控制卡检测到合模信号的脉冲输入沿后启动定时，工作一个周期后停电；?2）1模式：时序控制卡检测到合模信号的脉冲输入沿后启动定时，脉冲输入中必须保持一个工作周期，工作周期结束后控制卡停止输出，如果在工作周期未结束前结束合模信号则控制卡结束工作周期。注意：0.1，0.2表示0模式状态，1.1，1.2表示1模式状态，时间分辨率为0.1/0.01S。2、设定工作时间：?连续按SET键，上排数码管分别显示：t1、t2、t3、t4，分别表示四个工作时间段；下排显示对应四个时间段的数值。按上调键或下调键改变数值，然后按SET确认。其中t1、t3为延迟时间，t2、t4为射胶时间。注：如只需两个时间段（即一个周期只需开关一次电磁阀），可将t3、t4设为0.0。?四、产品参数：?输入信号DC24V或无源开关量时间设定范围0S----999.9S工作电压AC85V-265V?50/60HZ输出信号AC220V或DC24V控制时间段t1、t2、t3、t4四个时段（t1、t3为延迟时间，t2、t4为射胶时间）?8组热流道时序控制器?THD-S-01时序控制器为插卡式安装形式，国际通用，与其它箱体能共用；时控箱体为我司工程人员专业设计，款式多样，可供选购。?系统配置：8组时控箱体?1台、时序控制卡8张，4米*24芯国标连接电缆?1条，16芯重载连接器2套，3.5米国标电源电缆?1条、3.5米*2芯信号线1条，LG断路控制器?1个，?AMP接线端子?6套，箱体内其它配件相应齐套，购回直接装模具即可。?热流道时序控制卡?输入信号：DC24V或无源开关量?时间设定范围：0S----999.9S?工作电压：AC85V-265V?50/60HZ?输出信号：AC220V或DC24V?控制时间段：t1、t2、t3、t4四个时段（t1、t3为延迟时间，t2、t4为射胶时间)?分辨率：0.1/0.01S6组热流道时序控制箱?THD-S-01时序控制器为插卡式安装形式，国际通用，与其它箱体能共用；时控箱体为我司工程人员专业设计，款式多样，可供选购。?系统配置：8组时控箱体?1台、时序控制卡8张，4米*24芯国标连接电缆?1条，24芯重载连接器2套，3.5米国标电源电缆?1条、3.5米*2芯信号线1条，LG断路控制器?1个，?AMP接线端子?8套，箱体内其它配件相应齐套，购回直接装模具即可。
