一、功能特点
n 显示功能多样化

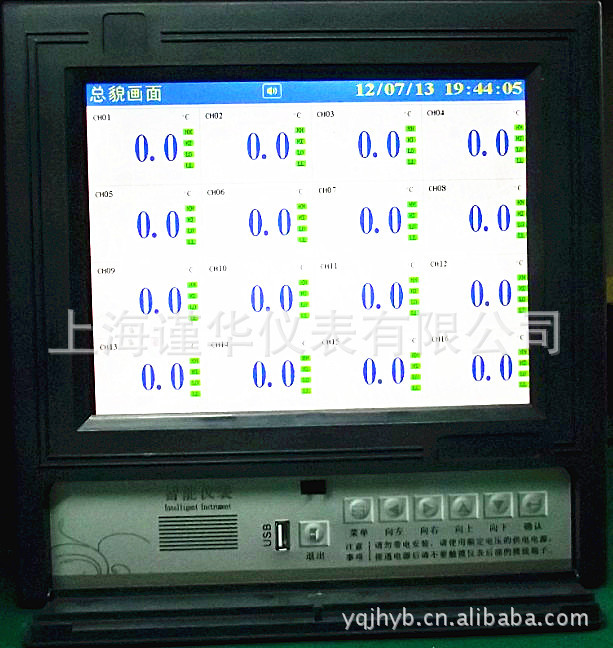

总貌画面、棒图画面、实时趋势曲线画面、历史曲线追忆画面、列表查询画面等多种不同元素画面来显示仪表信息，其显示信息量大、分辨率高、画面清晰、界面友好，显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999
n 通道输入万能
全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可，通用性强
n 设置功能齐全
多种参数（包括系统配置参数、输入/输出通道参数、通讯打印参数等）可进行组态设置，操作简便，更有剪贴板的复制和粘贴功能方便用户设置参数
n 选配/附加功能丰富
选配功能：数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等
附加功能：流量累积、定量控制、批量控制、继电器延迟等
（选配功能需客户订货时注明，附加功能需定制）
n 适用性、可靠性强
日常维护工作量非常小、运行费用低、应用领域广泛、抗干扰性能好、稳定性高、响应速度快、转存数据兼容性强
二、技术指标
n 显示
屏幕：10.4英寸真彩TFT LCD（800*600点阵）
精度：实时显示：±0.2% F.S.
追忆精度：±0.2% F.S.
（注：热电偶应去掉冷端误差）
n 处理器
采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警
n 存储模块
采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息
n 输入功能 输入规格：全隔离万能输入，最大支持16路模拟量输入
电压输入：0-5V、1-5V、0-20mV、0-100mV
电流输入：0-10mA、4-20mA，（0-20mA输入需在订货时注明）
电阻输入：Res
频率输入：频率信号（PI）（频率范围：0.5-5000HZ；输入信号：0-10mA、0-12V、0-24V、4-20mA；其中4-20mA需定制）
热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）
热电偶：S、B、K、T、R、E、N、J
辐射高温计：F1、F2
钨铼：WRe3-25、WRe5-26
其它输入信号（如开关量输入（DI））或分度号（如PT1000）需在订货时注明
n 输出功能
配电输出：变送器隔离配电+24VDC，标准配电＜40mA（最大负载能力可定制），支持其他规格隔离配电（如12VDC、5VDC配电输出）
变送输出：最多支持8路通道的4-20mA标准电流变送输出，负载能力750Ω（最大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输
继电器报警输出：最多支持16路继电器报警输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警
n 通讯打印
通讯接口：RS232C或RS485，支持Modbus RTU协议，波特率----（1200、2400、9600、19200、38400、57600）
打印接口：RS232C直接连接微型打印机，波特率1200
n 记录功能
记录容量：64/128/192/248MB（FLASH容量可选择）；
记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；
记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下（代入数值的单位要与公式中一致）：
n 数据转存
数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到16G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘（推荐使用工业版优盘）
n 供电电源
供电电源：220VAC，50HZ交流电源供电，支持24VDC（22VDC-32VDC）直流电源供电，支持12VDC（11.2VDC-20VDC）直流电源供电（直流供电需在订货时注明）
n 保护功能
断电保护：内置存储器保护参数和历史数据，断电后永久保存
时钟保护：集成硬件时钟，掉电后也能准确运行
配电短路保护：配电输出短路时，仪表正常运行
n 误差精度
热电偶冷端补偿误差：±2℃
时钟误差：±2秒/天
n 工作环境
环境温度：0～50℃（避免日光直晒）
环境湿度：0～85%R.H（无凝结）
（禁止在易燃、腐蚀性环境下工作）
n 仪表净重
净重：≤6.5Kg
注：技术指标为本系列仪表通用指标，功能配置请以实物为准。
