----NOA78设计用于塑料与塑料、塑料与玻璃基片进行可能是最好的光学粘结。NOA78对CR-39、偏振膜、Delrin德尔林、尼龙、丙烯酸、聚碳酸酯、醋酸-丁酸纤维素有很好的粘合性能。可经受-20°C到+60° C的温度变化……

NOA78胶是一种透明、无色、暴露在紫外光或可见光（蓝紫外）下即可固化的液态光聚物。因为它是单组分且100%实体，只要粘合处能被紫外光照射，在粘合光学部件时，它便显现出许多突出优点。使用NOA78胶省去了其它光学粘和系统中通常需要的预混合、干燥或热固化等操作。固化速度很快，具体取决于应用厚度和施加紫外光的能量。

NOA78设计用于塑料与塑料、塑料与玻璃基片进行可能是最好的光学粘结。NOA78对CR-39、偏振膜、聚甲醛（德尔林Delrin)、尼龙、丙烯酸、聚碳酸酯、醋酸-丁酸纤维素有很好的粘合性能。

NOA78具有突出的透明性、低收缩、以及轻微弹性，这使得它用于光学粘结时比其它产品更为优越。这些特性十分重要，能保证使用者生产出高品质的光学组件，尤其是在环境条件变化时仍能确保长期特性。

NOA78采用紫外光固化，对波长320—400nm的紫外光和波长400—450nm的可见光有最好的吸收。峰值吸收波长是325、365、405nm。完全固化的推荐能量为3.5焦耳／平方厘米的长波紫外光或7焦耳／平方厘米的可见光。

NOA78在波长为325-400nm的紫外光和波长为400-450nm的可见光下固化。峰值吸收波长是在325、365、400nm，最小吸收波长是410、420、450nm。完全固化的能量为315—400nm之间时5焦耳/平方厘米。

在许多光学应用上，固化通常分两步。第一步是短暂、均匀曝光或预固化，这样固化后的粘合剂能基本定位邦定物，又能允许些微调整且不影响其对准。在此预固化之后再用UV光进行较长时间固化，达到全部交叉链接，并具有抗溶剂性。预固化可通过100瓦水银灯、距离6英寸、照射15秒钟而获得。在需要进行较长时间进行对准的场合，可通过降低光照强度来延长光照时间。完全固化则可使用100瓦的水银灯照射5至10分钟。

预固化过程可以使用户快速对准及定位精密部件，并将固定夹具的数量减至最少。预固化后，使用沾有乙醇或丙酮的湿布，能容易地清洁多余的胶水。用户可对产品进行检查，挑出不合格品，用亚甲基氯进行元件分离。进行元件分离时，粘结处必须浸泡在溶剂中，通常一夜便可分离。分离粘合物的时间取决于固化程度和面积大小。应特别注意的是氯化物会溶解多种塑料。

NOA78的典型数据

在原装容器内避光低温（5-22°C）保存，可以保存4个月。如果是冷藏保存，使用前，请先把胶水恢复到室温。 使用时，应小心谨慎，请先阅读材料安全数据表，还包括其它关联产品资料，如：酒精、丙酮或亚甲基氯。应避免长时间皮肤接触，受影响部位应用肥皂和水彻底冲洗干净。如果胶水不慎溅入眼睛，请及时用水冲洗15分钟，并寻求医疗帮助。请在通风良好的场合使用本品。否则， 推荐使用满足NIOSH要求的有机物蒸汽面罩。

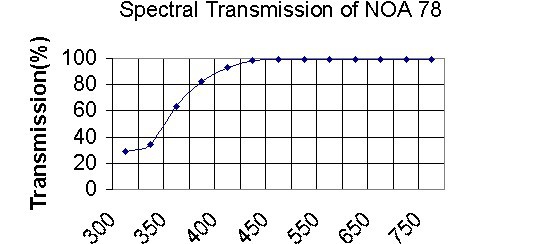

NOA78光传输性能

专业长年供应各国进口光源如 荷兰PHILIPS 德国OSRAM 医用灯泡、NAIS、USHIO、HAMAMATSU、YUMEX、德国天马THEIMER、OLEC欧力等品牌的各种灯管,是一家专业化的国产、进口特种光源综合性的供货商,有光学光电行业及光通讯、激光头行业主要配套产品：.进口UV点光源固化机，采用光纤传输ＵＶ光； 配套UV点光源配件，如石英和液芯光纤导管、不同厂家UV点光源配套UV杯灯、球形灯、等；专业用于光学行业； 各种UV胶水：包括光通讯行业及光学镜片胶合用UV胶水；还有各种进口国产的曝光灯、紫外线高压汞灯 （UV灯）、晒版灯、球形短弧灯、紫外杀菌灯、毛细管汞灯；配套电器件：变压器、电容、 灯罩；紫外线测试仪系列：ＵＶ强度计、ＵＶ能量计；相关耗材：UV防护眼镜、石英隔热片及镀膜石英片等。
