1.

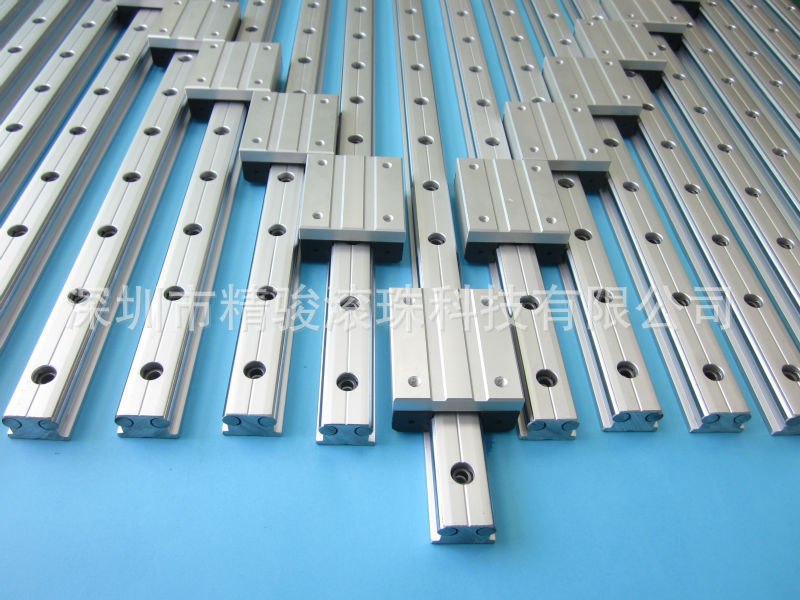

台湾STAF直线导轨
台湾STAF精浚直线导轨、线性滑块---产品详细信息
产品类型 台湾STAF精浚BGR直线导轨、BGXH30BN非链带型线性滑块
产品分类 台湾STAF精浚BGX非链带型H-BN线性滑块系列
产品产地 台湾STAF精浚
产品品牌 台湾精浚科技出品
台湾STAF精浚直线导轨、非链带型线性滑块BGXH30BN标准型系列分类
按精度、预压分---包括：精度级别：N为普通级 预压：1为轻预压
BGXH15BN-H-Z1滑导轨滑块，BGXH15BL-H-Z1滑导轨滑块
BGXH20BN-H-Z1滑导轨滑块，BGXH20BL-H-Z1滑导轨滑块，BGXH20BE-H-Z1滑导轨滑块
BGXH25BN-H-Z1滑导轨滑块，BGXH25BL-H-Z1滑导轨滑块，BGXH25BE-H-Z1滑导轨滑块
BGXH30BN-H-Z1滑导轨滑块，BGXH30BL-H-Z1滑导轨滑块，BGXH30BE-H-Z1滑导轨滑块
BGXH35BN-H-Z1滑导轨滑块，BGXH35BL-H-Z1滑导轨滑块，BGXH35BE-H-Z1滑导轨滑块
BGXH45BN-H-Z1滑导轨滑块，BGXH45BL-H-Z1滑导轨滑块，BGXH45BE-H-Z1滑导轨滑块
台湾STAF精浚直线导轨、非链带型线性滑块BGXH130BN标准型系列特性
台湾STAF精浚直线导轨线性滑块的GBX系列是四排珠之设计钢珠在滑块与滑轨之间成4点45度角接触，可平衡抵消来自各方向滑块所受的力，不论滑轨呈任何角度装置，各方向之负载能力皆相等，广泛适合各类型机器采用，相较于哥德式二排沟设计，四排珠有着较高刚性，精度及寿命之优势，尤其X型之四排珠设计拥有自动调心能力，即使装配轨道的桌面产生很大的偏差或装置时出现误差，都能被系统自身消除掉，因而可获得轻快精准的直线运动。

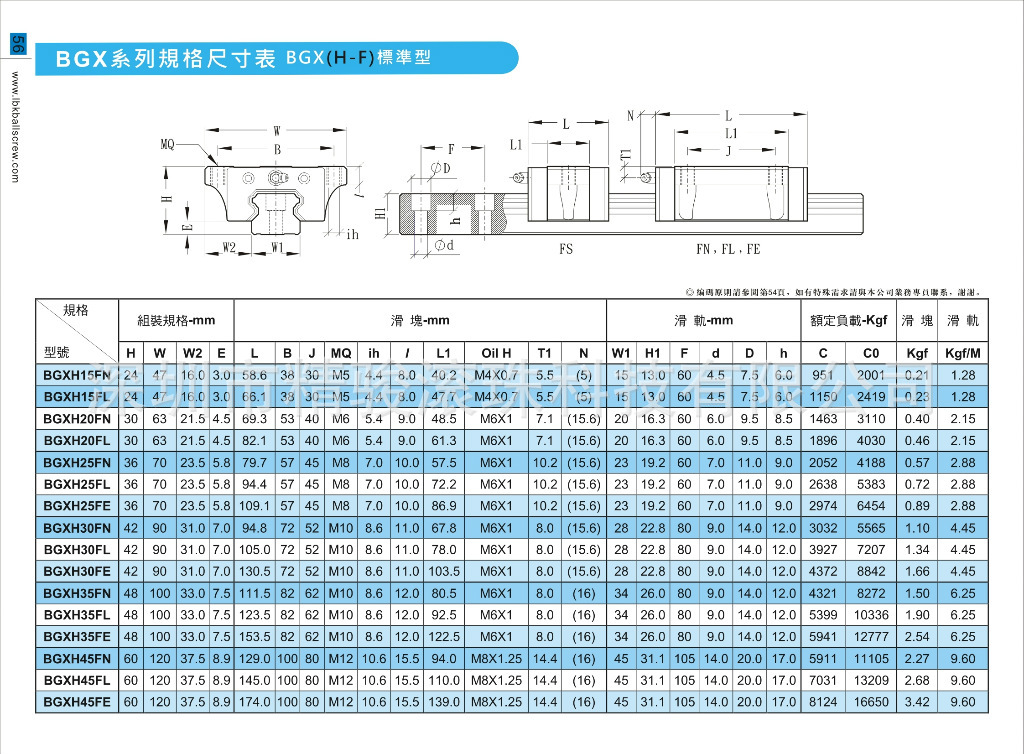

台湾STAF精浚直线导轨、非链带型线性滑块BGXH30BN直线滑导轨滑块尺寸图（安装示意图）

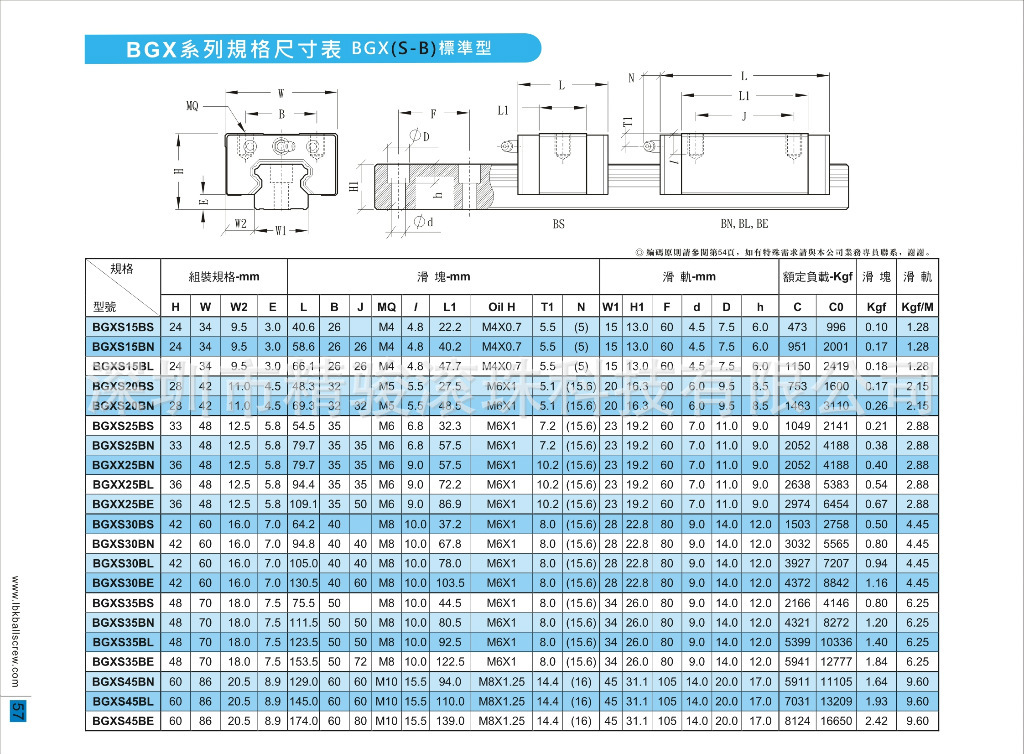

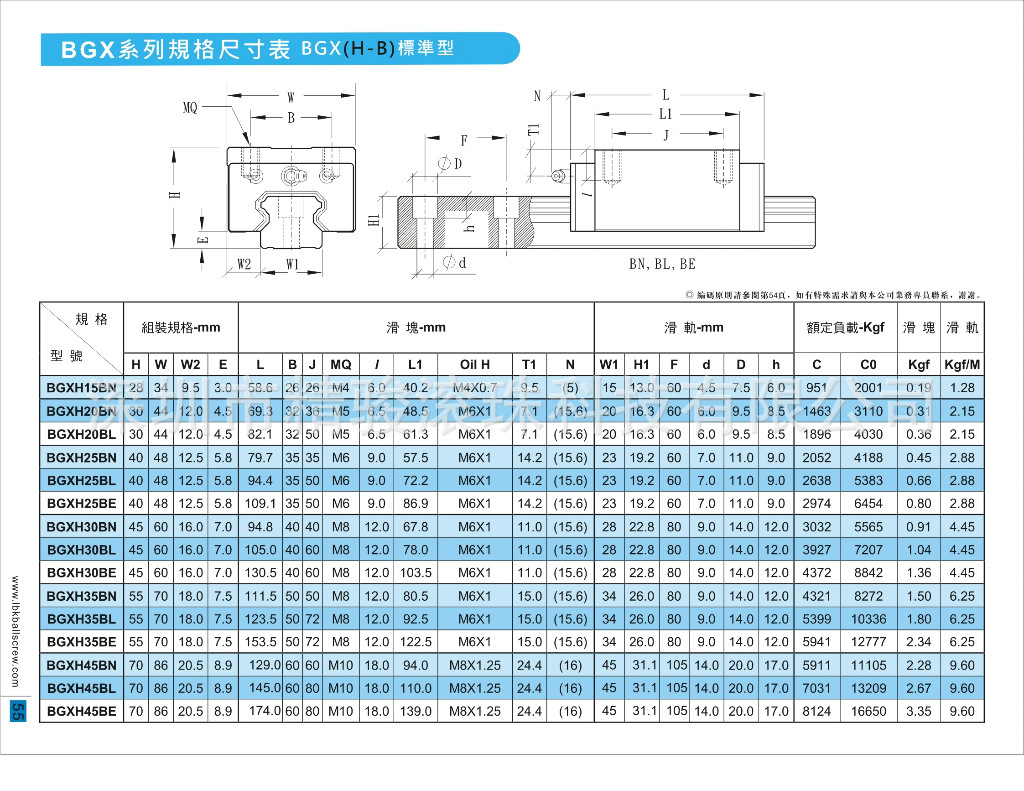

台湾STAF精浚直线导轨、非链带型线性滑块BGXH30BN滑导轨滑块尺寸参数表（BGX非链带型导轨、滑块安装尺寸数据）

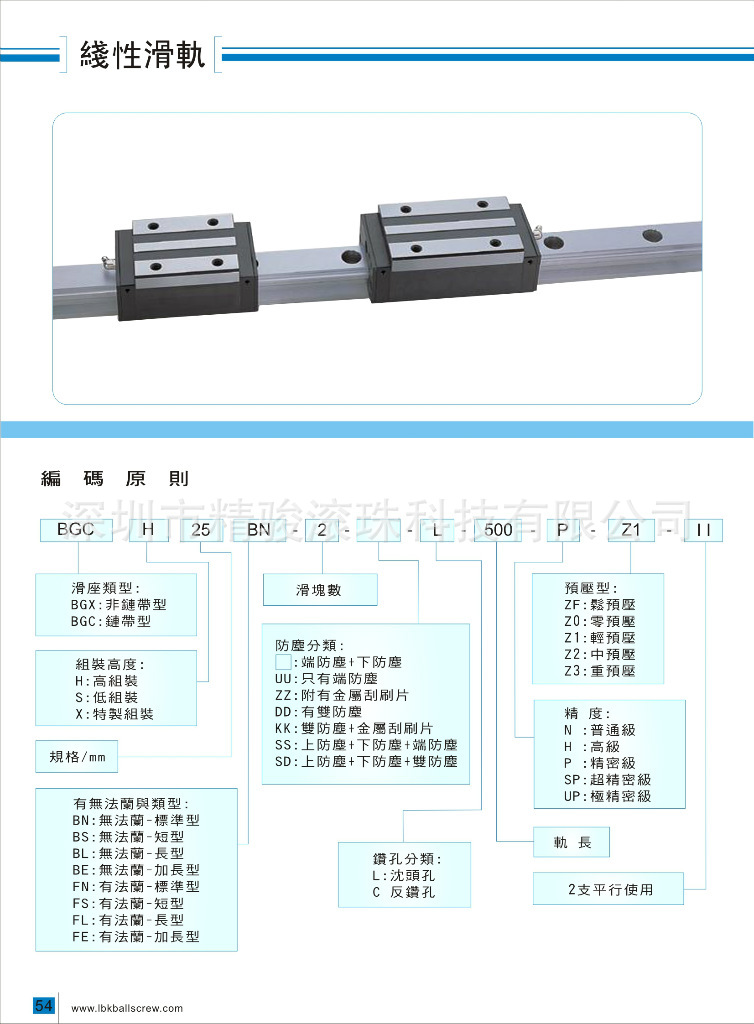

台湾STAF精浚直线导轨、非链带型线性滑块，带法兰、无法兰型号选用：
BGXH非链带型系列
BN：无法兰-标准型 FN：带法兰-标准型
BL：无法兰-长型 FL：带法兰-长型
BE：无法兰-加长型 FE：带法兰-加长型
BS：无法兰-短型 FS：带法兰-短型
2.

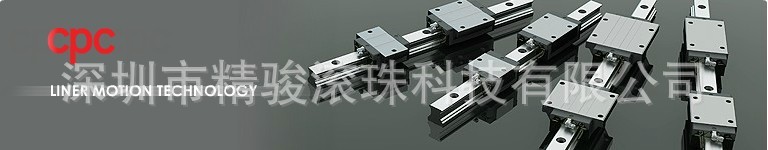

台湾CPC微型导轨
高负荷、高扭矩力能
MR微型滚珠线性滑轨系列采用二列式滚珠循环设计，滚珠轨道设计采用歌德式结构，其接
触角为45℃，以达到四方等负荷之效果；并在有限空间限制下，使用较大尺寸钢珠，以提高负
荷能力，充分展现高负荷、高扭矩功能。
嵌入式设计
滑座钢体与框架、端盖及密封片之结合方式采用嵌入式设计，不须使用螺丝固定，节省结
合设计空间。
回流孔特殊设计
钢珠回流孔及回转道由全密式塑胶框架及塑胶端盖构成，结构简单，钢珠循环更平稳，噪音
低。
防尘设计
薄型底面密封及端面密封构成全密闭防尘设计；可弹性搭配。
保持器设计
滑座具高刚性钢珠保持器，以确保运送途程中之安全并且滑座容易装配与安全。
材质
MR微型滚珠线性滑轨系列无论是滑轨、滑座钢体或滚珠皆使用不锈钢淬透热处理材质。
润滑
滑座于两端有密闭式润滑注油孔设计，可经由钢珠循环将润滑油带到表面，达到润滑的效果。
精度等级
N：普通级 H：高级 P：精密级
產品介紹

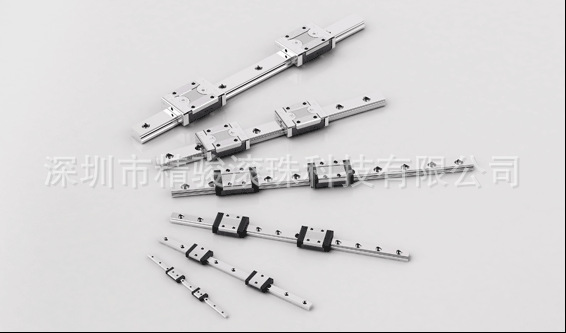

MR Miniature Linear Guide Series
微型滾珠線性滑軌系列
| |||
| |||
|
| ||
| |||
|
| ||
|
| ||
| |||
| |||
| |||
| |||
用經淬透熱處理之不銹鋼材質 | |||
|
|
| |
| |||
| |||

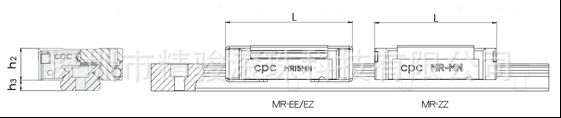

不鏽鋼加強片展現高性能 MR..EE系列 |
|
|
|
採用兩片不銹鋼加強片，以全罩式設計將滑塊兩端塑膠端蓋完全包覆住，並強化端蓋剛性及包覆性，以承受更快的運行速度，且加強片與滑軌間採間隙密封設計，使不銹鋼加強片亦具備刮刷片功能。 | |||
| |||
潤滑與環保儲油塊設計 MR..ZZ系列 | |||
滑座於兩端有密閉式潤滑注油孔設計，可經由鋼珠循環時將潤滑油帶到軌道面，達到潤滑效果。新設計內藏式儲油塊提供設計時選用，更確保長期運行之潤滑效果，降低保養負擔。 | |||
|
| ||
| |||
| |||
| |||
| |||
| |||
| |||

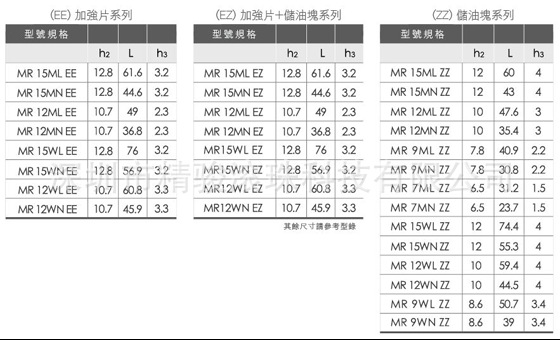

Size(Model Code): MR 3MN . MR 3ML . MR 5MN . MR 5ML . MR 7MN . MR 7ML .MR 9MN . MR 9ML MR 12MN . | |||
MR 12ML . MR 12ML EE .MR 15MN . MR 15MN EE. MR 15ML . MR 15ML EE . | |||
| |||
| |||
| |||
|
3.

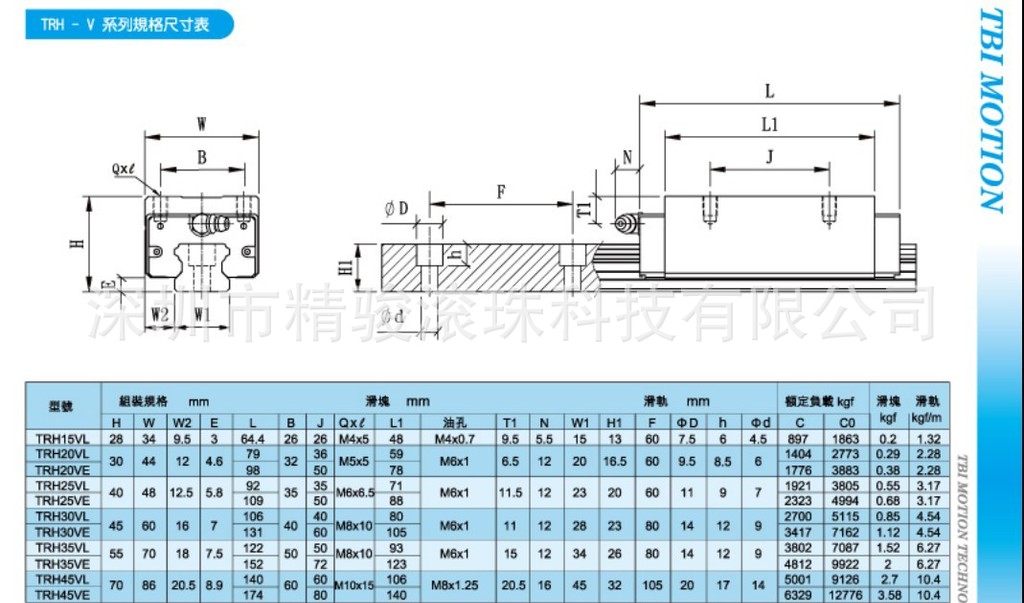

台湾TBI直线导轨
深圳市精骏滚珠科技有限公司
电话：0755-29545858/29944577
传真：0755-29545866
网址：
联系人：胡兵13590355967
精骏滚珠科技简介
深圳市精骏滚珠科技有限公司(LBK BALLSCREW TECHNOLOGY CO.,LTD)，以发展高精度直线传动产品，服务于精密工业自动化领域为主要目标。

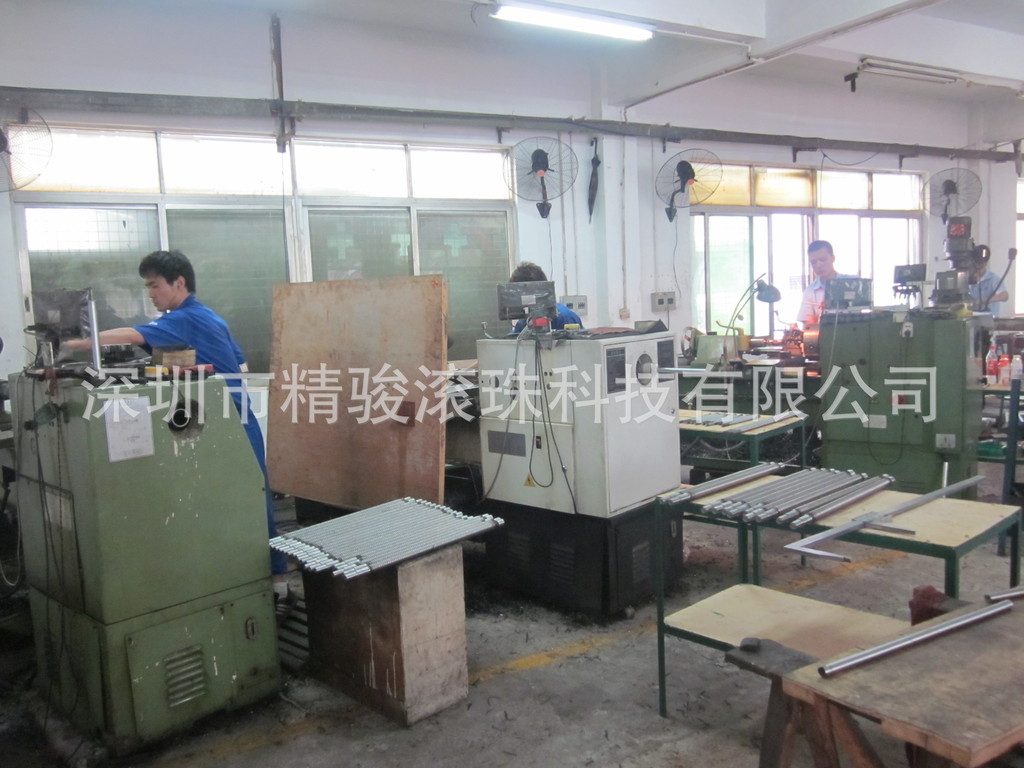

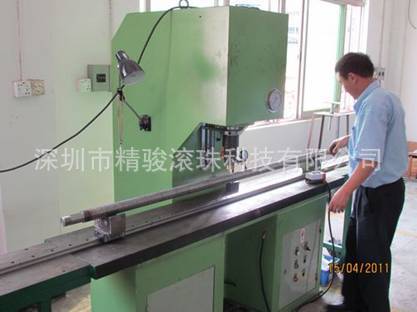

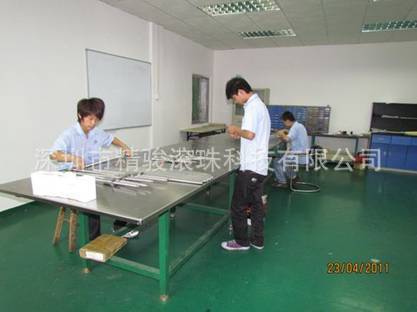

现于深圳市拥有全套加工设备，车床、铣床、磨床、线切割、外圆磨、校直机等，专业的加工技术优秀的装配技能，可为精密直线传动产品的高精度作一个更好的保障。
全面品质管理及良好的效率，使精骏滚珠更是拥有成本上的竞争优势。产品通过广大客户群体认证，行销国内外，客户口碑一致良好并推崇。公司与多家国内外知名品牌建立了良好的合作伙伴关系，产品多样化、优质化。拥有专业的销售与售后团队，秉持专业服务信念积极学习先进的经验，百折不挠创新，自强不息进取，时时贴近产业需求与脉动。
精骏品牌是经营品牌的品牌，我们珍惜每一位客户对精骏品牌的信赖，除了提供优质的产品，我们更将致力于为客户和最终使用者提供永续服务。
目前主营直线传动系列产品行销：
一，台湾GTEN滚珠丝杆、TBI滚珠丝杆、螺杆支撑座一级代理
二，台湾STAF直线导轨，台湾CPC微型导轨一级代理。
三，日本TOSOK，NSK精密滚珠丝杆一級代理。 。
四，台湾精骏精密平台、微调平台、机械手、对位平台。
五，台湾BLKG精密直线光轴、空心轴、轴心式滑轨、轴承、联轴器中国总代理。
六，特殊螺母尺寸丝杆订做及非标左右牙丝杆的订做。
七，精密滾珠絲桿維修，螺母钢珠的销售。
八，日本THK.NSK.KURODA导轨，丝杆。
本公司備有常用庫存，交貨速度快，
