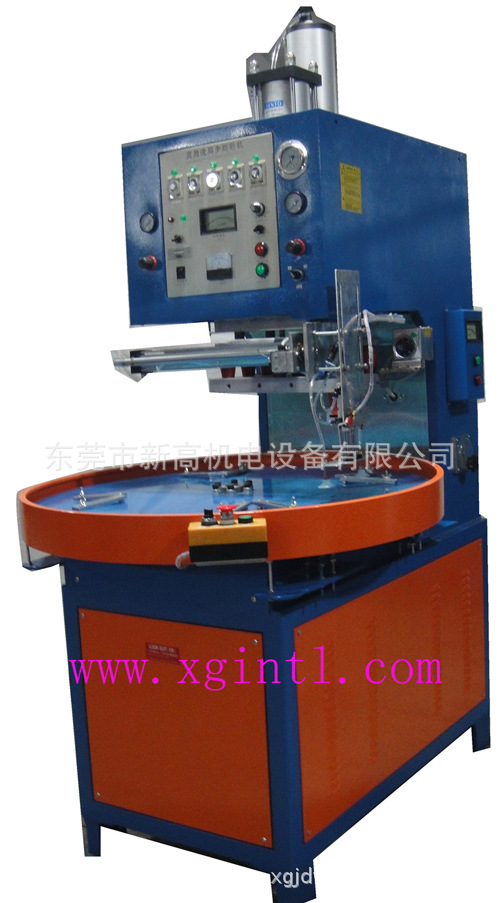

电路工作原理

本机采用FU-33（FU-501）中功率发射管作自激振荡，因为本机振荡频率较高，已是该管的极限使用频率，所以线路利用管子的极间电容作振荡回路的电容，而成柯尔毕兹振荡线路，减小了产生寄生振荡的可能。输出从电感由电容耦合直接输出，简化线路结构。为提高设备的安全性，振荡回路直接接地，负高压接于振荡管的阴极。

为适应外电网的电压波动，本机采用改变变压器初级抽头的方法来调正电压，以保证设备在外电网在180V～230V的范围内可靠工作。

为保证热合质量的一致性，以及保护机内元器件及模具，本机装有定时、过流保护自动控制器(J-107C无过流保护装置)。当机器过载阳流达到控制值时，控制器能迅速切断高压，使机器停止振荡，以保护机内元器件及减轻模具与工作的损坏程度。

为保证热合质量的一致性，本机装有时间自动控制装置，自控线路工作原理是，当“自控”开关S2拨向“开”后，电源通过K1、K3-2、K4-1、V7的阴栅极及R4对C19充电，电压在100V左右。当脚踩开关S3(或S4)进行热合时，C19二端的电压加于V7的阴极间和R9(或R8)R3间，栅极为负，V7截止。同时C19向R9(或R8)及R3放电。当放电使栅极电压上升到V7的导通电压时K4动作，K4-1断开，K1释放，高压断开，停止加热，通过调整R9(或R8)就可调整加热时间。线路见电源理图和元件表。
