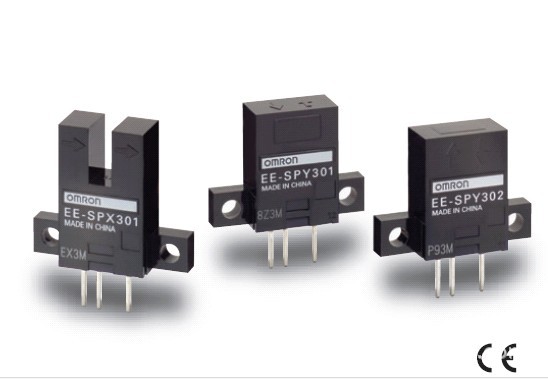

接插件式(变调光)
? 能抗周围外来光干扰的变调光式。采用变调光式，与直流光式比，不易受外来光干扰的影响。
? 电源电压为DC5-24V的大量程电压输出型。
? 带有容易调整的光轴标识。
? 带有便于调整、动作确认的入光显示灯。
额定值 / 性能
检测方式
项目 型号 | 对射型(凹槽型) | 反射型 |
| EE-SPX301、EE-SPX401 | EE-SPY301、EE-SPY401
EE-SPY302、EE-SPY402 |
| 检测距离 | 3.6mm(凹槽宽) | 5mm(反射率90% 15×15mm白纸)*1 |
| 标准检测距离 | 1×0.5mm以上不透明体 | — |
| 应差距离 | 0.05mm以下 | 0.2mm(检测距离3mm、横方向)以下 |
| 光源(最大发光波长) | GaAs 红外发光二极管(940nm) |
| 显示灯*2 | 入光时灯亮(红色) |
| 电源电压 | DC5～24V±10%、脉动(p-p)5%以下 |
| 消耗电流 | 平均值15mA以下、前端值50mA以下 |
| 控制输出 | NPN电压输出 负载电源电压DC5～24V、负载电流80mA以下
残留电压1.0V以下(负载电流80mA时)
残留电压0.4V以下(负载电流10mA时) |
| 应答频率*3 | 500Hz以上 | 100Hz以上 |
| 使用环境照度 | 受光面照度 白炽灯、太阳光：3,000lx以下 |
| 环境温度 | 动作时：-10～+55℃、保存时：-25～+65℃(不结冰) |
| 环境湿度 | 动作时：5～85%RH、保存时：5～95%RH(不结露) |
| 振动(耐久) | 10～55Hz 复振幅1.5mm X、Y、Z各方向 2h |
| 冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 |
| 保护构造 | IEC规格 IP50 |
| 连接方式 | 接插件式(不可进行软钎焊) |
| 质量 | 约2.6g |
| 材质 | 外壳 | 聚碳酸酯(PC) |
*1. 检测距离离传感器太近则不能动作。
*2. GaP红色LED(最大发光波长700nm)
*3. 应答频率的测定为旋转下图所示圆板时的值。
