| 一：钢支撑简介 |
| 钢支撑是一种广泛应用于垂直方向结构支撑的支撑构件，可适应任意形状的楼板模板的垂直支撑，其支撑简单灵活，安装方便，是集经济实用为一体的支撑构件。 |
| 二：结构说明 |

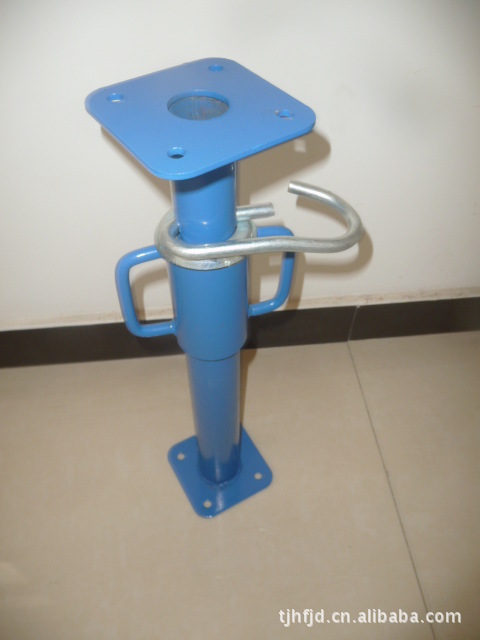

| 一个独立的钢支撑由内管、外管、螺母总成三部分组成，各部件如下图所示： |
| |
| 1、使用时，内管顶端和支撑结构连接，外管底端和基础连接，连接件使用同一规格即M10螺栓，以方便人工安装和拆卸。 |
| 2、钢支撑具有一定的可调范围，以满足不同被支撑结构高度的需要。这种范围的可调性主要是由内管和外管的相对位置的不同固定点来实现的。如左图所示，内管具有一排相同间距的孔位，现场支设时，可根据实际要求高度调整内管和外管的相对位置（将内管上下移动），然后将销子（1）插入外管微调段（2）上长孔范围内的内管孔位上，再通过把手（4）转动调节螺母（3）直到将销子紧固为止，这样就完成了特定高度的钢支撑的安装。 |
| 3、拆卸时只需转动把手将销子松开，然后取下销子将内管套入外管即可。该钢支撑结构简单，拆装方便，可实现快速周转，从而降低了施工成本；另外，该构件外形相对较规则，可减少对施工场地的占有，运输也较为方便。 |
| 4、考虑到材料的利用率，钢支撑设计有不同的规格以满足不同的承载要求，使结构满足要求而不浪费材料，确保其结构上的经济性。 |
2200-3900 2200-4000 2000-3500
调节钢支顶是建筑、矿山、隧道、桥梁、涵洞等建设工程理想的支撑设备，它具有性能稳定、可自由调节高度、多次重复使用和结构简单、支撑方便等优点。
可调节钢支顶的使用方法
1.先利用手柄将调节螺母旋至最低位置。
2.将上管插入下管至接近所需的高度，然后将销子插入位于调节螺母上方的调节孔内。
3.把可调钢支顶移放于工作位置，利用手柄旋转调节螺母，使可调节支顶顶固被支撑物。
