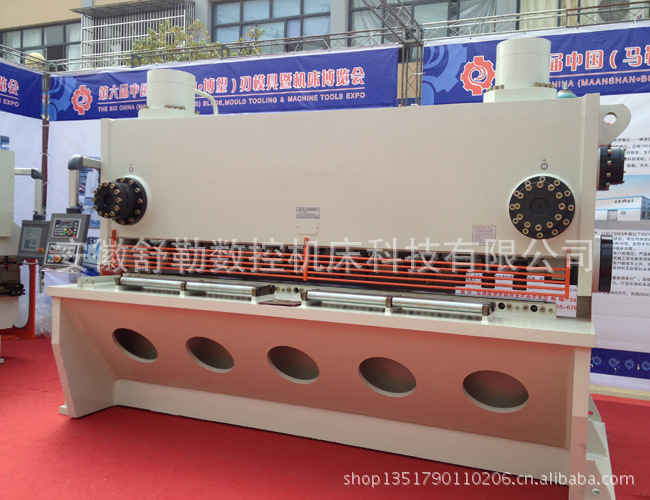

舒勒直供 数控剪板机 液压闸式剪板机 数控调节后挡料剪板机









结构示意图

 液压闸式剪板机技术参数: 序号 | 名称 | 参数 | 单位 | 1 | 规格型号 | QC11K-8X2500 | 1 | 2 | 可剪板厚 | 8 | (mm) | 3 | 可剪板宽 | 2500 | (mm) | 4 | 剪切角 | 0.5-1.5 | (。) | 5 | 喉口深度 | 115 | (mm) | 6 | 后挡料行程距离 | 250 | (mm) | 7 | 行程次数 | 10-25 | 次/(min) | 8 | 主电机功率 | 7.5 | (KW) | 9 | 外形尺寸 | 长 | 3040 | (mm) | 宽 | 2075 | 高 | 1920 | 10 | 机器重量 | 6500 | (Kg) |

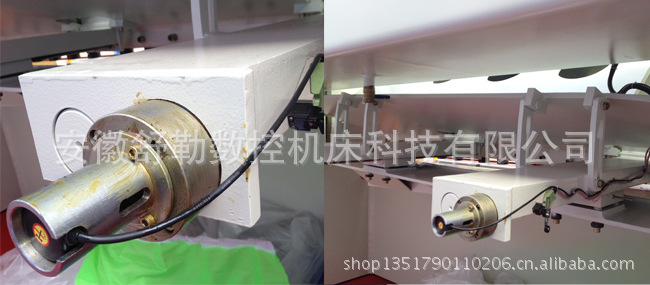

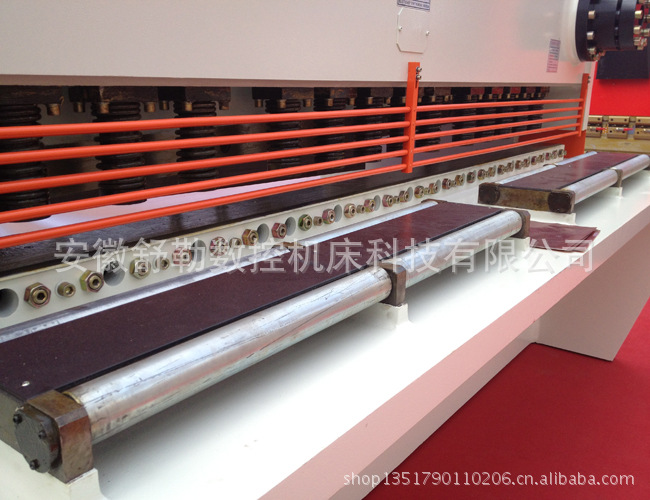

QC11K系列液压闸式剪板机的特点: 1.液压传动,焊接式刀架,机架整体焊接、坚固耐用。使用蓄能器回程、平稳迅速。 2.刀架行程可根据剪切板料宽度自行调节。上、下刀各有四个刀口可翻转多次使用。 3.剪板压紧装置采用独立的压料缸,每个压料缸底部均有塑料垫脚以防划伤工件。 4.剪板机在剪板时可调整剪切角度,以防剪切工件扭曲变形。 5.后挡料采用T10数显控制系统,确保后挡料位移精度。同时后挡料有反转功能,可使后挡料在剪长板工件时及时让开,避免了在剪板的过程中后挡料与板料之间的干涉。



|
