厂家直供 高精度激光焊接称重测力传感器 SBT511防护等级IP68
SBT511系列称重测力传感器
应用:广泛应用于电子台秤、汽车衡、地磅秤、皮带秤等各种称重测力设备。 特点:测量精度优于±0.03% 长期稳定性好 重复性、可靠性高 采用合金钢材质 |
技术指标:
量程 | 0.5,1,2,3,5,10 T | 供电电压 | 5~12 VDC |
输出灵敏度 | 2.0±0.003 mv/v | 额定温度范围 | -10~40℃ |
零点输出 | ±0.2%F.S | 使用温度范围 | -20~60℃ |
非线性 | 0.03%F.S | 安全过载范围 | 120%F.S |
重复性 | 0.03%F.S | 极限过载范围 | 150%F.S |
滞后 | 0.03%F.S | 材料 | 合金钢 |
蠕变(30分钟) | 0.03%F.S | 封装方式 | 胶封/激光焊接 |
温度对零点影响 | 0.025%F.S/10℃ | 防护等级 | IP67& IP68 |
温度对灵敏度影响 | 0.025%F.S/10℃ | 信号线规格 | Φ5×3000mm |
输入阻抗 | 350±5Ω | 信号线定义 | 输入:红(+) 黑(-) |
输出阻抗 | 350±3Ω | 输出:绿(+) 白(-) |
绝缘阻抗 | ≥5000MΩ/100VDC | 外形尺寸(长×宽×高) | 详细尺寸见附件图纸 |

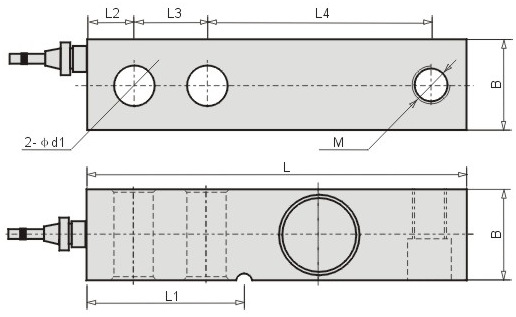

量程(kg) | L | L1 | L2 | L3 | L4 | d | B | M |
500-2000 | 130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M16×2 |
2500-5000 | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M20×2.5 |
10000 | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24×2 |
