特供机械电动卷板机 高精密度 厂家优质卷板机直销 W11系列
结构图

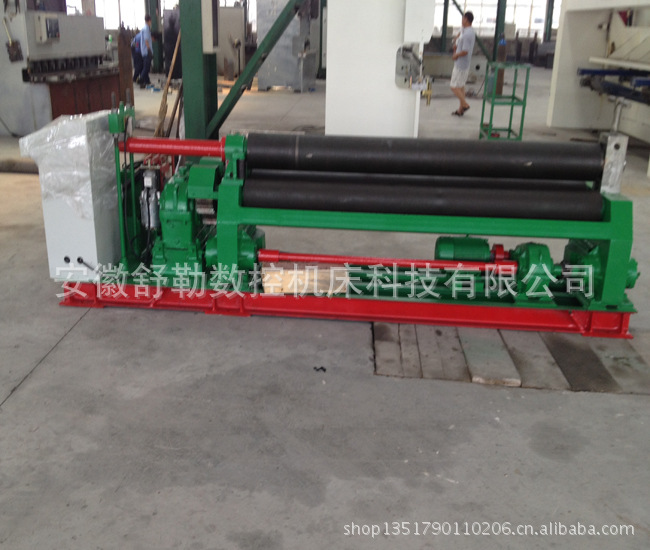

机械式三辊对称卷板机概述
机械式三辊对称卷板机结构形式为三辊对称式，上辊在两下辊中央对称位置通过锥齿轮传动作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分。机械式三辊卷板机缺点是板材端部需借助其它设备进行预弯。 机械式三辊对称卷板机结构说明
1.工作部分
工作部分由上辊装置、下辊装置、上辊压下装置、平衡装置、翻倒部分、机架及底座等组成；
1)上辊装置 上辊装置由上辊、轴承座、SF-2复合轴承等组成。材质45＃钢；
2)下辊装置(45#) 下辊装置由下辊、下辊输入齿轮、SF-2复合轴承等组成。材质45＃钢；
3)上辊压下装置 上辊压下装置由电机、减速机、蜗轮蜗杆机构、丝杆螺母升降机构等组成；
4)平衡装置 平衡装置由支座、螺杆、调节螺母等组成；
5)翻倒部分 翻倒部分由倒框、手柄、转销等组成；
6)机架及底座 机架为焊接件，底座为焊接件，退火去应力处理。
2.主传动部分
主传动部分由主电机、主减速机、联轴接、输出齿轮等组成。
3.电控部分
电控部分由控制柜、行程控制装置等组成。
机械式三辊对称卷板机 规格型号 | 最大卷板厚度mm | 最大卷板宽度
mm | 板材屈服极限
Mpa | 卷板速度
m/min | 满载最小直径
mm | 上辊直径
mm | 下辊直径
mm | 两下轴中心距
mm | 主电机功率
kw | 外型尺寸
(长*宽*高）
mm | W11-6*1500 | 6 | 1500 | 245 | 5 | 450 | 160 | 160 | 250 | 4 | 3129*850*1100 | W11-6*2000 | 6 | 200 | 245 | 4.5 | 450 | 170 | 170 | 250 | 5.5 | 3629*850*1270 | W11-3*3200 | 3 | 3200 | 245 | 4.5 | 450 | 170 | 170 | 250 | 5.5 | 3829*850*1270 | W11-12*2000 | 12 | 2000 | 245 | 4 | 600 | 240 | 180 | 280 | 7.5 | 3791*1169*1272 | W11-8*2500 | 8 | 2500 | 245 | 4 | 600 | 240 | 180 | 280 | 7.5 | 4300*1169*1272 | W11-12*3000 | 12 | 3000 | 245 | 4 | 700 | 250 | 200 | 359 | 11 | 5300*1400*1400 | W11-16*2500 | 16 | 2500 | 245 | 4 | 700 | 280 | 240 | 359 | 11 | 4800*1400*1400 | W11-20*2000 | 20 | 2000 | 245 | 4 | 700 | 280 | 240 | 359 | 11 | 4300*1400*1400 | W11-25*2000 | 25 | 2000 | 245 | 4 | 850 | 330 | 270 | 440 | 15 | 5280*1425*1962 | W11-20*2500 | 20 | 2500 | 245 | 4 | 850 | 340 | 280 | 440 | 15 | 5780*1425*1962 | W11-16*3200 | 16 | 3200 | 245 | 4 | 850 | 340 | 280 | 440 | 15 | 6480*1425*1962 |
|
