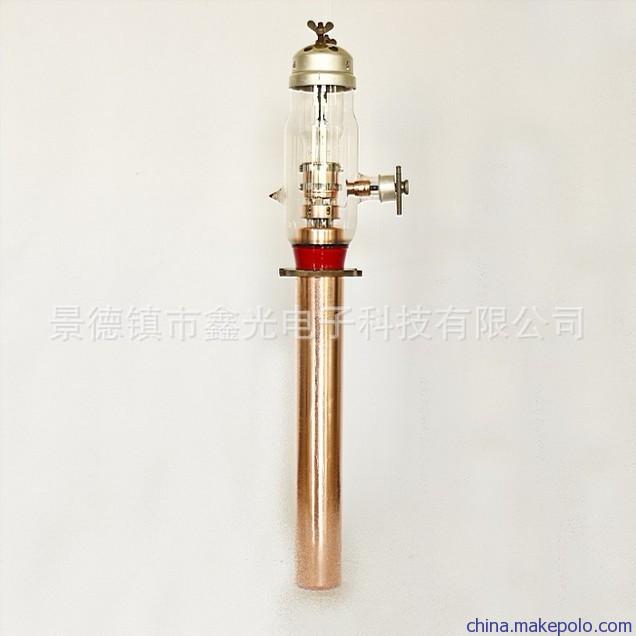

FU-433S型电子管

FU-433S型电子管为直热式纯钨阴极、金属玻璃三极管，阳极冷却方式为水冷，最大阳极耗散功率为60KW，最高工作频率6MHz，输出功率100KW。该管主要用于工业高频加热设备中。

电参数

灯丝电压：33V

灯丝电流：210A

最大瞬时灯丝电流：315A

放大系数：45

跨导：32mA/V

极间电容：

阳极-栅极：72pF

阴极-栅极：80pF

阳极-阴极：4pF

机械性能：

质量：11Kg

安装方式：垂直，阳极向下

冷却方式：水冷和风冷相结合

阳极水冷流量：≥90L/min

芯柱风冷流量：≥0.2m3/min

玻壳风冷流量：≥1 m3/min

阴极引出水冷流量：5L/min

栅极引出水冷流量：5L/min

管壳最高温度：150℃

封接处最高温度：150℃

引出端最高温度100℃

极限运用值

最大阳极直流电压：       15KV

最大阳极直流电流：       12.5A

最大栅极直流电流：       2.5A

最大阳极耗散功率：       60KW

最大栅极耗散功率：       2KW

典型工作状态：丙类电报

灯丝电压：                 33V

阳极直流电压：           12.5KV

栅极直流偏压：        —1100V

阳极直流电流：           10.67A

栅极直流电流：           1.5A

阳极输出功率：           102KW

工作频率：            ≤6MHz
