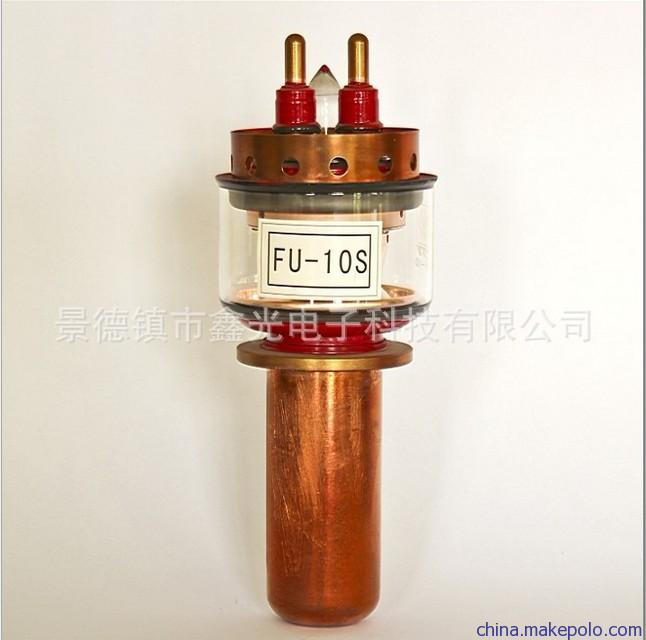

FU-10S/Z型电子管

FU-10S/Z型电子管为直热式碳化钍钨阴极、金属玻璃三极管，阳极冷却方式为水冷（S）和蒸发冷却（Z），最大阳极耗散功率为10KW（S）和15KW(Z)，最高工作频率26MHz，输出功率15KW。该管主要用于工业高频加热设备中。

电参数

灯丝电压：7V

灯丝电流：75A

最大瞬时灯丝电流：115A

放大系数：50

跨导：20mA/V

极间电容：

阳极-栅极：32pF

阴极-栅极：40pF

阳极-阴极：1.5pF

机械性能：

质量：3Kg（S）8Kg（Z）

安装方式：垂直，阳极向下

冷却方式：S水冷和风冷相结合

Z蒸冷和风冷相结合

阳极水冷流量：≥20L/min

芯柱风冷流量：≥1m3/min

玻壳风冷流量：≥1m3/min

管壳最高温度：150℃

封接处最高温度：150℃

引出端最高温度100℃

极限运用值

最大阳极直流电压：         8KV

最大阳极直流电流：           3A

最大栅极直流电流：           0.7A

最大阳极耗散功率：    （S）10KW

                    （Z）15KW

最大栅极耗散功率：           300W

典型工作状态：丙类电报

灯丝电压：                 7V

阳极直流电压：             8KV

栅极直流偏压：        —300V

阳极直流电流：           2.5A

栅极直流电流：           0.56A

阳极输出功率：         15KW
