オートマシンはソケット本体に離脱機構を内蔵しており圧縮空気で離脱分離し各種駆動装置と連結させる事により、空気、その他流体の供給が自動的に作動するカップリングです。

   特　長

カタログ（PDF)

○

押込むだけでワンタッチで装着できます。

○

離脱は自動的に瞬時に作動します。

○

加圧状態でも離脱が簡単にできます。

○

自動化ラインに最適です。

   仕　様

本体材質

ステンレス?アルミニウム混合

サイズ

1/4"?3/8"

最高使用圧力
MPa (Kgf/cm²)

1.9 (20)

耐圧力
MPa (Kgf/cm²)

2.9 (30)

シール材質
使用温度範囲

シール材質

記号

使用温度範囲

クロロプレンゴム
（ネオプレン）

NR-28

-20℃～+80℃

フッ素ゴム

VT-20

-20℃～+180℃

真空度

1.3×10-1pa　(1×10-3㎜ Hg)

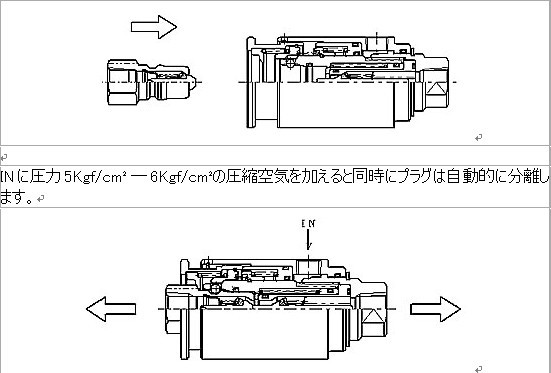

接続はプラグを押し込むだけでワンタッチ接続します。

INに圧力5Kgf/cm² ― 6Kgf/cm²の圧縮空気を加えると同時にプラグは自動的に分離します。

   製品記号の表示方法
