| 大口径闸采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动系统、市政建设及矿山、冶金、电厂等行业。 |
一、主要零部件材料
NO. | 零件名称 | 材质 |
1 | 阀体 | 灰铸铁、球墨铸铁、铸钢 |
2 | 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
3 | 内六角螺栓 | 碳化处理 |
4 | 密封圈 | 三元乙丙或丁腈橡胶 |
5 | 阀盖 | 灰铸铁、球墨球铁、铸钢 |
6 | 阀杆 | 不锈钢 |
7 | “O”形密封圈 | 丁腈橡胶 |
8 | 止推轴承 | 锡青铜 |
9 | 螺栓 | 碳钢、合金钢 |
10 | 压盖 | 球墨铸铁、铸钢 |
11 | 防尘罩 | 丁腈橡胶 |
12 | 手轮 | 可锻铸铁 |
二、主要技术参数
公称压力：1.0～2.5MPa
公称通径：500～1200mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

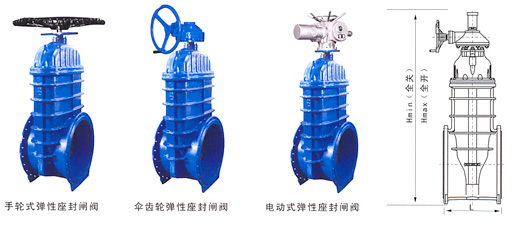

三、主要连接外型尺寸
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
Hmin（全关） | 1480 | 1665 | 2200 | 2800 | 2800 | 3000 | 3000 |
Hmax（全开） | 165 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
H（电动） | 电动装置可由用户指定 |
