半导体用接头NSV-PVC 新机械NEWMACHINE 快速接头 NSV PVC
品牌/型号
新机械NEWMACHINE/NSV PVC
| |
|
特 長 | | カタログ（PDF) | | |
| ○ | 本体材質は硬質塩化ビニル（PVC）。 |
| | | ○ | シール材質は流体（薬液?純水?エアー?ガス等）によりフッ素ゴム?エチレンプロピレンゴム等選べます。 | | ○ | 小型で軽量です。 | |
|
|
|
|
本体材質 | 塩化ビニール (PVC) | 最高使用圧力
MPa (Kgf/cm²) | 0.29（3.0） | 耐圧力
MPa (Kgf/cm²) | 0.44（4.5） | 使用温度範囲 | 5℃～ 60℃ | 接続継手 | フロウエル20シリーズ |
|
|
シール材質 | 材 質 | 記号 | 備 考 | フッ素ゴム | VT-20 | 標 準 | エチレンプロピレンゴム | EPT | 準標準 |
|
| | | ※ 接続部：R?RC?60シリーズタイプの特注もお受けいます。
※ 仕様については別途ご相談下さい。 | |
|
|

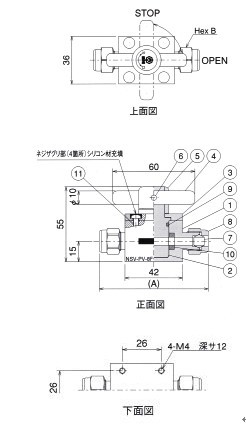

| | 製品記号?寸法表 | | |
| № | 部 品 名 | 個数 | 材 質 | 1 | バルブ本体 | 1 | PVC | 2 | バルブ | 1 | PTFE | 3 | カバープレート | 1 | PVC | 4 | レバー | 1 | PVC | 5 | ストッパーカラー | 1 | PVC | 6 | 固定ピン | 1 | PVC | 7 | リンク | 2 | PFA | 8 | ナット | 2 | PFA | 9 | バルブＯリング | 1 | フッ素ゴム | 10 | パッキン | 2 | フッ素ゴム | 11 | Ｍ４ネジ | 4 | SUS304 |
| | 型 式 | (A)
(㎜) | B
(㎜) | オリフィス径
(㎜) | 接続チューブ径
(㎜) | NSV-PV-8F-V | (78) | 六角14 | ø6 | ø8×ø6 | NSV-PV-10F-V | (85) | 六角22 | ø8 | ø10×ø8 | NSV-PV-12F-V | (93) | 六角25 | ø10 | ø12×ø10 |
|
|
|
|
①接続チューブ 8F | フロウエル２０シリーズ ø8×ø6 | 10F | フロウエル２０シリーズ ø10×ø8 | 12F | フロウエル２０シリーズ ø12×ø10 |
| ②シール材質 |
|
