全新30*3000液压三辊卷板机/液压卷板机 品牌卷板机生产厂家
外形尺寸
7400*2300*2600（mm）mm
三辊对称卷板机主要特点
该机采用国外先进机型与国内具体情况相结合研制出的新产品，该机结构合理、性能强，两下辊为主动辊，采用以下辊驱动为主驱动，上辊升降由液压缸完成，两下辊水平移动采用机械传动，上辊升降和下辊水平移动皆由微机控制，同步精度达±0.2mm。位移量采用数字显示，醒目直观，避免了上辊相对下辊的不平行而出现的问题。该机可将金属板材一次上料，不需调头就可完成板材两端部预弯和弯卷成形，卷制成各种规格的圆形或锥形工件，可用于成形件的校圆，并可根据用户的特殊要求，增加过单、双面烽缝缓冲机构及卷制锥形工件的附加机构和一次上料找正机构等。该机精度高、功能全、能耗小、属当今国内领先水平的弯卷成型设备。 三辊对称卷板机结构说明
1.工作部分
工作部分由上辊装置、下辊装置、上辊压下装置、平衡装置、翻倒部分、机架及底座等组成；
1)上辊装置 上辊装置由上辊、轴承座、SF-2复合轴承等组成。材质45＃钢；
2)下辊装置(45#) 下辊装置由下辊、下辊输入齿轮、SF-2复合轴承等组成。材质45＃钢；
3)上辊压下装置 上辊压下装置由电机、减速机、蜗轮蜗杆机构、丝杆螺母升降机构等组成；
4)平衡装置 平衡装置由支座、螺杆、调节螺母等组成；
5)翻倒部分 翻倒部分由倒框、手柄、转销等组成；
6)机架及底座 机架为焊接件，底座为焊接件，退火去应力处理。

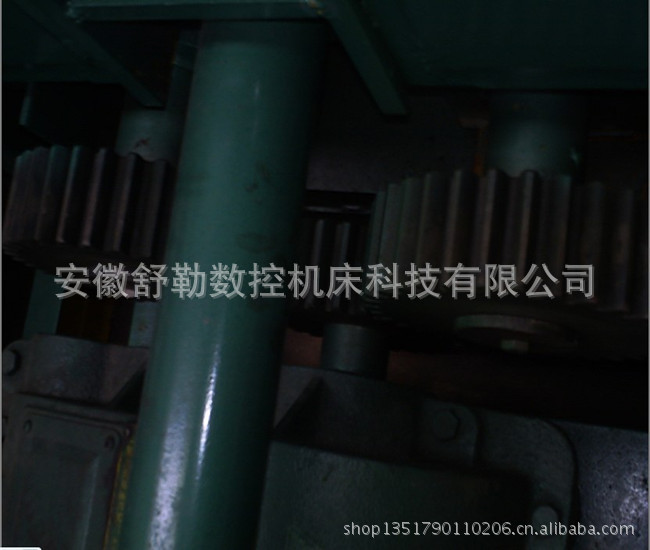

2.主传动部分
主传动部分由主电机、主减速机、联轴接、输出齿轮等组成。

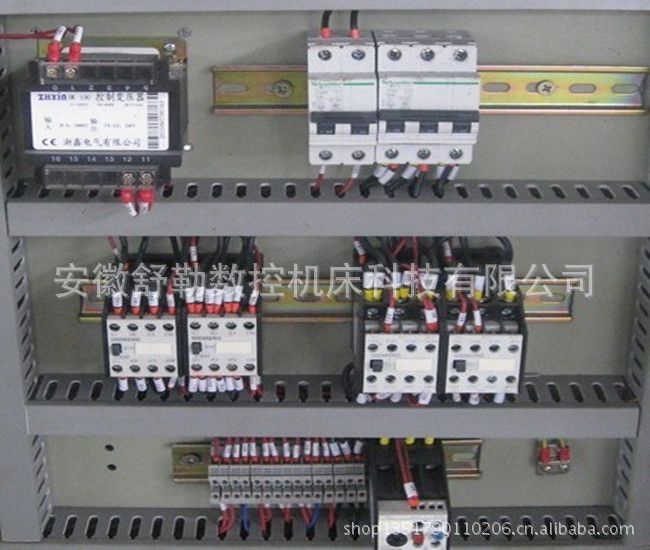

3.电控部分
电控部分由控制柜、行程控制装置等组成。 液压三辊对称式卷板机 规格型号 | 最大厚度
(mm) | 最大宽度
(mm) | 屈服极限
(MPa) | 卷板速度(m/min) | 满载最小直径(mm) | 上辊直径(mm) | 下辊直径(mm) | 下辊中心距
(mm) | 主电机
功率(kw) | 液压电机
功率(kw) | W11-30×2000 | 30 | 2000 | 245 | 4 | 1200 | 360 | 290 | 480 | 22 | 7.5 | W11-25×2500 | 25 | 2500 | 245 | 4 | 1200 | 370 | 300 | 480 | 22 | 7.5 | W11-30×2500 | 30 | 2500 | 245 | 4 | 1200 | 420 | 360 | 550 | 30 | 11 | W11-25×3000 | 25 | 3000 | 245 | 4 | 1200 | 430 | 370 | 550 | 30 | 11 | W11-30×3000 | 30 | 3000 | 245 | 4 | 1200 | 450 | 390 | 600 | 30 | 11 | W11-40×2500 | 40 | 2500 | 245 | 3.5 | 1400 | 500 | 400 | 600 | 37 | 15 | W11-40×3000 | 40 | 3000 | 245 | 3.5 | 1600 | 540 | 440 | 600 | 45 | 18.5 | W11-50×3000 | 50 | 3000 | 245 | 3.5 | 2000 | 580 | 480 | 750 | 55 | 22 | W11-60×3000 | 60 | 3000 | 245 | 3.5 | 2400 | 660 | 560 | 800 | 75 | 30 | W11-70×3000 | 70 | 3000 | 245 | 3.5 | 2800 | 710 | 620 | 850 | 90 | 37 | W11-80×3000 | 80 | 3000 | 245 | 3.5 | 3200 | 770 | 680 | 900 | 90 | 37 | W11-90×3000 | 90 | 3000 | 245 | 3.5 | 3600 | 820 | 730 | 950 | 110 | 45 | W11-100×3000 | 100 | 3000 | 245 | 3.5 | 4000 | 860 | 770 | 1000 | 110 | 45 | W11-110×3000 | 110 | 3000 | 245 | 3.5 | 4400 | 900 | 810 | 1080 | 132 | 55 | W11-120×3000 | 120 | 3000 | 245 | 3.5 | 4800 | 950 | 860 | 1160 | 132 | 55 |
|
