DZ20空气开关 说明书
DZ20塑壳断路器（空气开关）
一：适用范围
DZ20系列塑壳断路器的额定绝缘电压为660V，交流50Hz或60Hz、额定工作电压至380V，其额定电流至1250A。一般作为配电用，额定电流225A及以下和400Y型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
四级断路器主要用于交流50hz、额定电压380V(400V)，额定电流100至630A三相四线制的系统中，它能保护用户和电源完全断开确保安全。
配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。
保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载
短路和欠电压保护。
本产品符合GB14048.2标准。

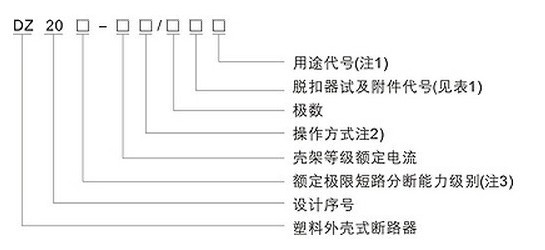

二：型号及含义
DZ20断路器的常见型号有：
DZ20-100 DZ20-160 DZ20-225 DZ20-400 DZ20-630 DZ20-1250
DZ20Y-100/3300,DZ20Y-100/3200,DZ20Y-100/3308,DZ20Y-100/3318
DZ20Y-225/3300,DZ20Y-225/3200,DZ20Y-225/3308,DZ20Y-225/3318
DZ20Y-400/3300,DZ20Y-400/3200,DZ20Y-400/3308.DZ20Y-400/3318
DZ20Y-630/3300,DZ20Y-630/3200,DZ20Y-630/3308,DZ20Y-630/3318
除了一般的Y型外，常用的还有C,G等型号，同时还有透明壳系列提供选择。

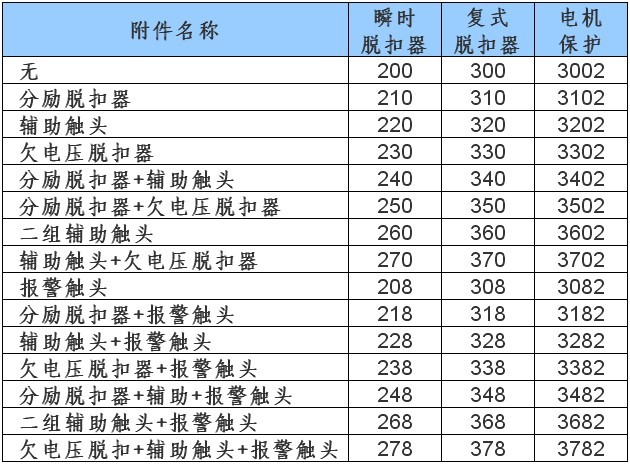

注：
1．表中所列规格用户根据需要选取，但在一台断路器中不应超过表中每格中所规定的项目。
2．辅助触头400A及以上为二常开二常闭，225A以下为一常开一常闭。
3．断路器有欠电压脱扣器和分励脱扣器。其电压规格交流有220V、380V，直流有110V、220V供四种。欠压脱扣器电压仅有交流规格。
4．报警触头均为一常开、一常闭触头；
5．壳架等级100A、225A中无248、258、278、348、358、378的规格。
*复式脱扣器——为带瞬时脱扣器和热脱扣器的脱扣器。
三：结构特征
DZ20塑壳断路器是以Y型为基本产品，由绝缘外壳、操作机构、触头系统和脱扣器四个部分组成。断路器的操作机构具有使触头快速合闸和分断的功能，其“合”“分”“再扣”和“自由脱扣”位置以手柄位置来区分。
C型、J型和G型断路器是在Y型基本产品基础上派生设计而成(除C型160A外)。J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头能迅速斥开，达到提高通断能力的目的。
G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统，该系统比J型的斥力触头长，断开距离也大，因此能更迅速的限流。
四级断路器中性极(N)不装脱扣元件，位于最右侧位置。在分合过程中，中性极规定为闭合时较其他三级先接触，分闸时较其他三级后断开。
C型断路器是为满足630KVA及以下变压器电网中的配电保护之需要，通过先用经济型材料的简化结构及改进工艺等办法，能够达到较好的经济效果。
四：特性

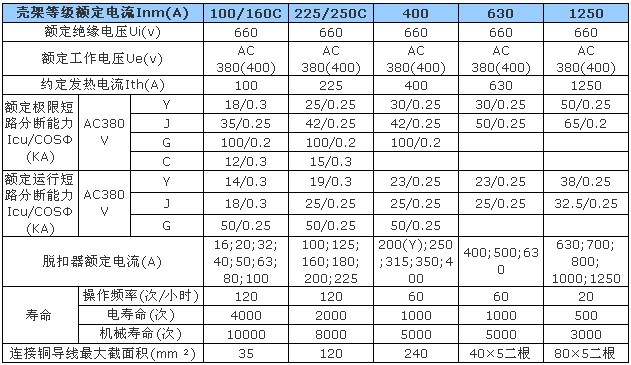

1.DZ20系列断路器主要技术性能

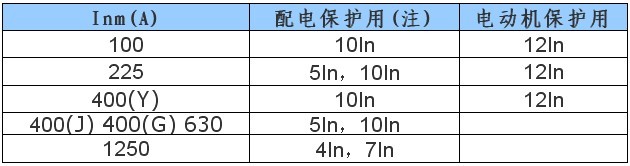

(1)各部件主要技术参数 (1)瞬时脱扣器整定电流Ir：
注：C型瞬时脱扣器整定电流Ir=10In。

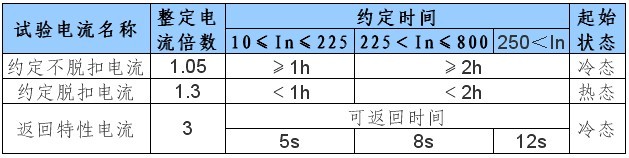

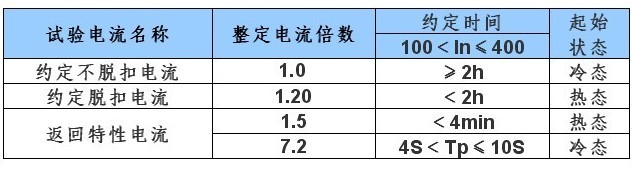

(2)配电用反时限特性见表1，电动机保护用反时限见表2
表1
表2
(3)分励脱扣器：短时工作制。额定控制电源电压：AC220、380V，DC110、220V
(4)欠电压脱扣器：额定工作电压：AC220，380V。在电源电压等于或大于85%Ue时能保证断路器可靠闭合，当电源电压低于35%Ue时能防止断路器闭合，当电源电压为(70%～35%)Ue时，断路器能可靠断开。
(5)报警触头：额定工作电压：AC220V，约定发热电流：1A

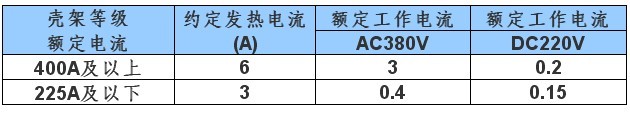

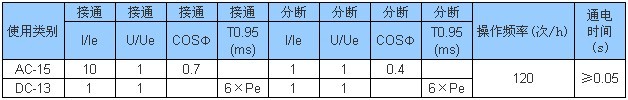

(6)辅助触头：在不装欠电压脱扣器和分励脱扣器时，可装辅助触头。辅助触头额定值见表3；接通和分断能力见表4；电寿命试验参数见表5；寿命次数为印50次。
表3
表4
注：表中225A及以下Pe=30W，400A及以上Pe=45W。P=Ue·Ie为稳定状态功率损耗(下同)
表5
注：表中225A及以下Pe=30W，400A及以上Pe=45W
DZ20塑壳断路器（空气开关）的外部附件

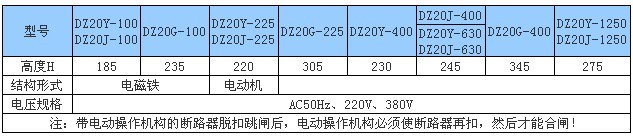

1.电动操作机构有关参数及断路器安装电动操作机构后总高度H见表。

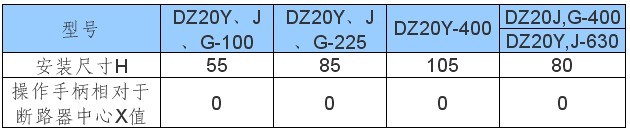

2 手动操作机构安装尺寸见表.

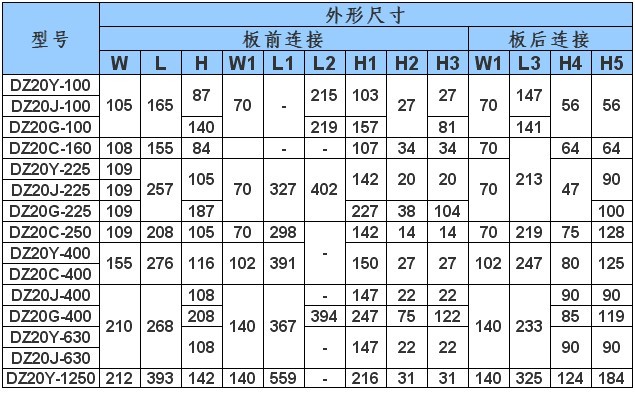

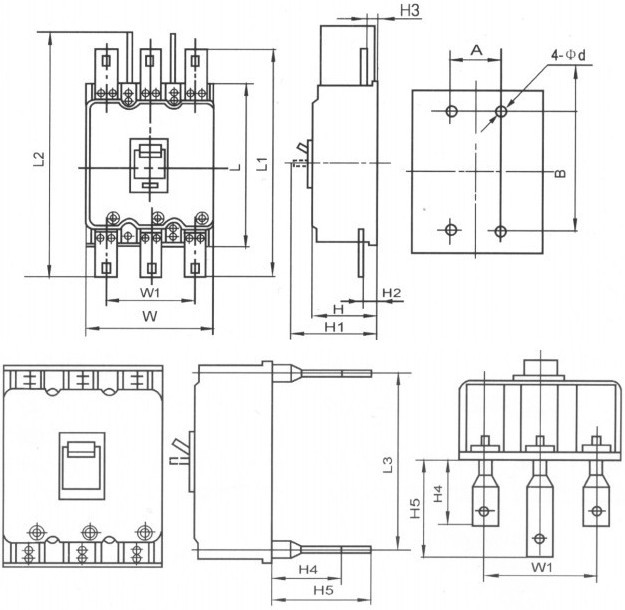

五：外形及安装尺寸
公司生产的DZ20断路器规格如下，如有特殊要求，工厂接受定制。
按照额定极限短路分段能力高低
DZ20Y塑壳断路器：Y为一般性
DZ20C塑壳断路器：C为经济型
DZ20J塑壳断路器：J为较高型
DZ20G塑壳断路器：G为最高型
空气开关
DZ20-100,DZ20-225,DZ20-400,DZ20-630,DZ20-1250
DZ20-100A,DZ20-225A,DZ20-400A,DZ20-630A,DZ20-1250A
DZ20Y塑壳断路器
DZ20Y-100,DZ20Y-225,DZ20Y-400,DZ20Y-630,DZ20Y-1250
DZ20Y-100/3300,DZ20Y-225/3300,DZ20Y-400/3300,DZ20Y-630/3300,DZ20Y-1250/3300
DZ20Y-100/4300,DZ20Y-225/4300,DZ20Y-400/4300,DZ20Y-630/4300,DZ20Y-1250/4300
DZ20J塑壳断路器
DZ20J-100,DZ20J-225,DZ20J-400,DZ20J-630,DZ20J-1250
DZ20J-100/3300,DZ20J-225/3300,DZ20J-400/3300,DZ20J-630/3300,DZ20J-1250/3300
DZ20J-100/4300,DZ20J-225/4300,DZ20J-400/4300,DZ20J-630/4300,DZ20J-1250/4300
DZ20G塑壳断路器
DZ20G-100,DZ20G-225,DZ20G-400,DZ20G-630,DZ20G-1250
DZ20G-100/3300,DZ20G-225/3300,DZ20G-400/3300,DZ20G-630/3300,DZ20G-1250/3300
DZ20G-100/4300,DZ20G-225/4300,DZ20G-400/4300,DZ20G-630/4300,DZ20G-1250/4300
DZ20C塑壳断路器
DZ20C-100,DZ20C-225,DZ20C-400,DZ20C-630,DZ20C-1250
DZ20C-100/3300,DZ20C-225/3300,DZ20C-400/3300,DZ20C-630/3300,DZ20C-1250/3300
DZ20C-100/4300,DZ20C-225/4300,DZ20C-400/4300,DZ20C-630/4300,DZ20C-1250/4300
