产品名称：XJ-T01-I轮辐荷重传感器（大量程）
产品型号：XJ-T01-I
特点与用途
XJ-T01-I轮辐荷重传感器（大量程）采用轮辐式弹性体结构，利用剪切式应力原理，具有低外形、抗偏载、精度高、强度好等特点，适用于多种载荷力的测试。
广泛应用于各种电子秤、水泥配料仓、干粉搅拌机及工业自动化测量控制系统。
公司除大规模生产各种规格的高精度、高稳定性、高可性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。详细请QQ联系：1227748957 2205834440

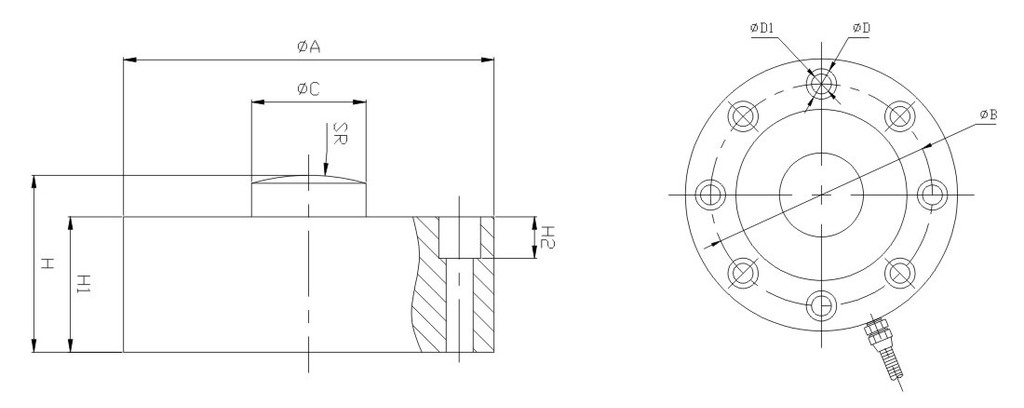

外形尺寸
量程
量程 | ФA | ФB | ФC | SR | H | H1 | H2 | ФD | ФD1 |
50t | 148 | 124 | 45 | 50 | 88 | 70 | 15 | 4-Ф20 | 4-Ф13 |
60-80t | 178 | 145 | 55 | 100 | 85 | 65 | 15 | 8-Ф20 | 8-Ф13 |
100t | 208 | 176 | 60 | 100 | 95 | 75 | 20 | 8-Ф20 | 8-Ф13 |
技术参数
参数 | 单位 | 技术指标 | 参数 | 单位 | 技术指标 |
灵敏度 | mV/V | 2.0±0.05 | 灵敏度温度系数 | ≤%F·S/10℃ | ±0.05 |
非线性 | ≤%F·S | ±0.05 | 工作温度范围 | ℃ | -20℃～+80℃ |
滞后 | ≤%F·S | ±0.05 | 输入电阻 | Ω | 750±20Ω |
重复性 | ≤%F·S | ±0.05 | 输出电阻 | Ω | 700±5Ω |
蠕变 | ≤%F·S/30min | ±0.05 | 安全过载 | ≤%F·S | 150% F·S |
零点输出 | ≤%F·S | ±1 | 绝缘电阻 | MΩ | ≥5000MΩ(50VDC) |
零点温度系数 | ≤%F·S/10℃ | ±0.05 | 推荐激励电压 | V | 10V-15V |
