富鼎阀门供应优质气动调节阀 CV3000系列HCB平衡笼式气动调节阀

1台起批

￥1688.00

温州市瓯北镇珠岙工业区

产品属性

图文详情

品牌推荐

品牌/型号

富鼎/HCB

驱动方式

气动

连接形式

法兰、焊接

公称通径

40-200（mm）mm

品牌

富鼎

型号

HCB

HCB平衡笼式调节阀一、HCB平衡笼式调节阀　概述HCB、HCP平衡笼式单座、双座调节阀是一种控制各种高温、低温的高流体，压力平衡式调节阀，阀结构紧凑，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导流翼，其特点是压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准，调节阀动态稳定性能好，噪音低，闪蒸空化腐蚀小，适用于控制各种温度的高压差流体。配用LHA多弹簧气动薄膜执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92。

HCB平衡笼式调节阀主要技术参数和性能指标

1、阀体

阀体型式		直通单座、双座铸造球形阀
公称通径DN（mm）		20、25、40、50、65、80、100、150、200mm
公称压力		ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa
连接型式		法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW
法兰标准		JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等
材料		铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等
压盖型式		螺栓压紧式：填料
填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
上阀盖型式	常温型（P）	-17～+230℃
	伸长Ⅰ型（E1）	-45～-17℃、+230～+566℃
	伸长Ⅱ型（E2I）	-100～-45℃
	伸长Ⅱ型（E2W）	-196～-100℃
	注：	工作温度不准超过各种材料的允许范围。

2、 阀内组件

阀芯型式		单座套筒式柱塞型压力平衡式阀芯
高容量流量特性	金属阀座	等百分比特性（%）和线性特性（L），参考流量特性曲线图	注：整体式和分离式套筒应根据公称通径、材料和工作温度而定。
	软阀座	等百分比特性（%）和线性特性（L），参考流量特性曲线图
高精度流量特性	金属阀座	等百分比特性（%）和线性特性（L），参考流量特性曲线图
	软阀座	等百分比特性（%）和线性特性（L），参考流量特性曲线图
材料		不锈钢（1Cr18Ni9T（304）i、1Cr18Ni12Mo2T（316）i、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金
注：		关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

3、 执行机构

型式	LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围	20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力	140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口	Rc1/4"
环境温度	-30～+70℃
阀作用型式	用正作用或反作用执行机构实现阀的气-关式或气-开式

4．配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等

5．性能

泄漏量	金属阀座	小于阀额定容量的0.05%，符合ANSI B16.104-1976IV级
	软阀座	小于阀额定容量的10-7，符合ANSI B16.104-1976VI级
回差	带定位器	小于全行程的1%，
	不带定位器	小于全行程的3%（LHA1型小于全行程的5%）
基本误差	带定位器	小于全行程的±1%	注：采用标准的V型聚四氟乙烯填料
	不带定位器	小于全行程的±5%
可调范围	50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

6、 CV值和行程

I.高容量阀芯

称通径（mm）		40	50	65	80	100	150	200
阀座直径（mm）		40	50	65	80	100	150	200
额定Cv值	等百分比特性	36	60	100	140	220	420	820
额定Cv值	线性特性	40	75	110	150	240	435	850
额定行程（mm）		25		38			50	75

II.高精度流量特性阀芯

公称通径		40			50			65			80			100			150			200
阀座直径		25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值		11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	650
等百分比线性	金属座	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△
等百分比线性	软阀座	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
额定行程		25						38									50			75

注：符号○和△表示阀的规格范围，符号△表示流量特性符合IEC534-2标准

允许压差
Ⅰ、金属阀座

A.气—关式阀 100KPa

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				40	50	65	80	100	150	200
LHA1D	1.4	0.2～1.0	有或无	5.1	4.0	-	-	-	-	-
	1.6	0.2～1.0	有	25	19	-	-	-	-	-
	4.0	0.8～2.4	有	40	40	-	-	-	-	-
				76	59
LHA2D	1.4	0.2～1.0	有或无	9.9	7.7	6.6	5.4	4.2	-	-
	1.6	0.2～1.0	有	40	38	32.9	27.4	20.8	-	-
				49.2
	4.0	0.8～2.4	有	40	40	40	40	40	-	-
				100	100	98.7	82.3	62.8
LHA3D	1.4	0.2～1.0	有或无	17.5	13.7	11.7	9.7	7.4	5.2	-
	1.6	0.2～1.0	有	40	40	40	40	37	26.1	-
				87	67	58	48.7
	4.0	0.8～2.4	有	40	40	40	40	40	40	-
				100	100	100	100	100	78.6
LHA4D	1.4	0.2～1.0	有或无	-	-	20.2	16.7	12.8	9.0	7.4
	1.6	0.2～1.0	有	-	-	40	40	40	40	37
						100	83.9	63.6	45
	4.0	0.8～2.4	有	-	-	40	40	40	40	40
						100	100	100	100	100

B.气—开式阀 100KPa

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				40	50	65	80	100	150	200
LHA1R	1.4	0.2～1.0	有或无	5.1	4.0	-	-	-	-	-
	2.8	0.8～2.4	有	36	27	-	-	-	-	-
LHA2R	1.4	0.2～1.0	有或无	9.9	7.7	6.6	5.4	4.2	-	-
	2.8	0.8～2.4	有	40	40	40	38.4	29.3	-	-
				68.1	53.9	46
LHA3R	1.4	0.2～1.0	有或无	17.5	13.7	11.7	9.7	7.4	5.2	-
	2.8	0.8～2.4	有	40	40	40	40	40	36.7	-
				100	95.7	81.7	68	51.8
LHA4R	1.4	0.2～1.0	有或无	-	-	20.2	16.7	12.8	9.0	7.4
	2.8	0.8～2.4	有	-	-	40	40	40	40	40
						100	100	89.7	63	51
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	17.5	12.3	10.2
	1.4	0.4～1.2	有或无	-	-	-	-	40	37	30.7
								52
	2.8	0.8～2.4	有	-	-	-	-	40	40	40
								100	80	70
LVA6R	4.0	1.9～3.5	有	-	-	-	-	40	-	-
								100
	5.0	1.9～4.0	有	-	-	-	-	-	40	-
									100

注：1。最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2。同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3。黑线框内数字表示阀配用标准规格执行机构

注：法兰距符合IEC534-3标准

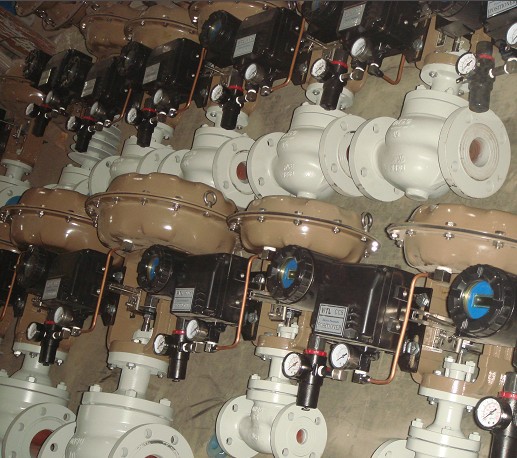

HCB平衡笼式调节阀
