“安徽”—W11S万能卷板机 上辊卷板机 厂家直销
外形尺寸
4310×1210×1330（mm）mm

结构图

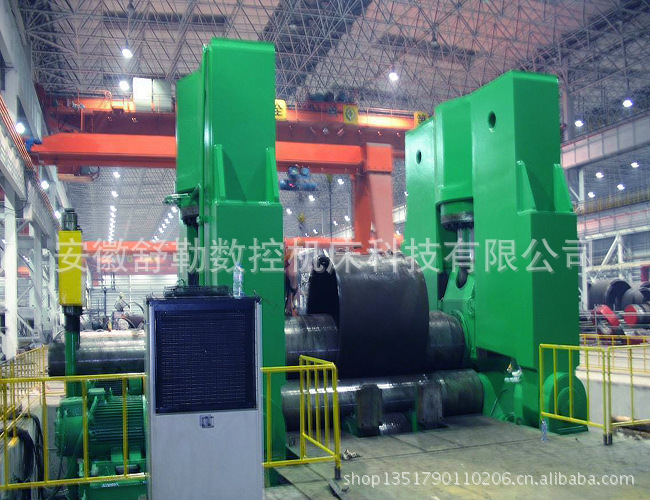

 液压式三辊对称剪板机 概述：液压式三辊对称卷板机结构形式为三辊对称式，上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分。液压式三辊对称卷板机缺点是板材端部需借助其它设备进行预弯。液压式三辊对称卷板机适用于卷板厚度在50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。 液压式三辊对称卷板机关键技术及创新点：
1.省电节能,耗电量只有同类产品的一半；
2. 全密闭设计，防止灰尘进入；一改国产卷板机到处漏油的现象，整体外观达到国外水平。维护保养方便，效率高，寿命长，环保效果好。
3. 全钢焊接结构，设备刚性强，并采用计算机有限元计算分析法进行优化设计计算；
4. 轴辊由中碳钢经锻造及调质处理后进行精加工；
5. 采用电气集中控制，操作简单、方便；
6. 采用整合技术，提高产品可靠性。对主要元件，优先选用国产名优厂家；
7. 控制台采用人性华设计，操作简便方便； 液压式三辊对称卷板机 规格型号 | 最大
厚度(mm) | 最大
宽度(mm) | 屈服
极限
(MPa) | 卷板速度(m/min) | 满载最
小直径(mm) | 上辊
直径
(mm) | 下辊
直径
(mm) | 下辊
中心距
(mm) | 主电机
功率
(kw) | 外形尺寸（长宽高）(mm) | W11-6×1500 | 6 | 1500 | 245 | 7.16 | 380 | 180 | 170 | 210 | 4 | 3310×1210×1330 | W11-6×2000 | 6 | 2000 | 245 | 7.16 | 380 | 180 | 170 | 210 | 5.5 | 3310×1210×1330 | W11-6×2500 | 6 | 2500 | 245 | 7.16 | 500 | 190 | 170 | 260 | 5.5 | 4310×1210×1330 | W11-6×3200 | 6 | 3200 | 245 | 6.46 | 500 | 240 | 200 | 310 | 7.5 | 5200×1400×1200 | W11-8×2000 | 8 | 2000 | 245 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810×1210×1330 | W11-8×2500 | 8 | 2500 | 245 | 6.46 | 500 | 240 | 200 | 310 | 11 | 4500×1420×1610 | W11-12×2000 | 12 | 2000 | 245 | 6.46 | 500 | 240 | 200 | 310 | 11 | 4050×1420×1610 | W11-12×2500 | 12 | 2500 | 245 | 5 | 750 | 280 | 240 | 360 | 11 | 5000×1500×1300 | W11-12×3000 | 12 | 3000 | 245 | 5 | 650 | 280 | 240 | 360 | 11 | 5500×1500×1300 | W11-16×2000 | 16 | 2500 | 245 | 5 | 750 | 280 | 240 | 360 | 11 | 4500×1500×1300 | W11-16×2500 | 16 | 2500 | 245 | 5 | 750 | 330 | 240 | 360 | 11 | 5000×1500×1300 | W11-16×3000 | 16 | 3000 | 245 | 5 | 900 | 340 | 280 | 440 | 11 | 6300×1600×1900 | W11-20×2000 | 20 | 2000 | 245 | 5 | 750 | 280 | 240 | 440 | 11 | 4500×1500×1300 | W11-20×2500 | 20 | 2500 | 245 | 5 | 850 | 340 | 280 | 490 | 15 | 5600×1600×1900 | W11-25×2000 | 25 | 2000 | 245 | 5 | 850 | 340 | 280 | 490 | 22 | 5100×1600×1900 |
|
