6×3200多功能液压剪板机 剪板机现货 有工人上门指导







◆技术参数 机床型号 | 剪板厚度 | 剪板宽度 | 剪切角 | 行程 次数 | 电机功率KW | 外形尺寸(mm) | 净重 kg | QC12Y-3X2000 | 4 | 2000 | 1°30′ | 18 | 5.5 | 2600 | 1580 | 1600 | 3000 | QC12Y-4x2500 | 4 | 2500 | 1°30′ | 18 | 5.5 | 3000 | 1580 | 1600 | 3500 | QC12Y-6X2500 | 6 | 2500 | 1°30′ | 16 | 7.5 | 3040 | 1610 | 1620 | 5500 | QC12Y-10X2500 | 10 | 2500 | 1°30′ | 15 | 11.0 | 3040 | 1700 | 1700 | 6500 | QC12Y-13X2500 | 13 | 2500 | 1°40′ | 12 | 15.0 | 3140 | 2150 | 2000 | 9500 | QC12Y-16X2500 | 16 | 2500 | 2° | 10 | 18.5 | 3140 | 2150 | 2000 | 10500 | QC12Y-20X2500 | 20 | 2500 | 2°30′ | 8 | 22 | 3440 | 2300 | 2200 | 14000 | QC12Y-25X2500 | 25 | 2500 | 3° | 6 | 30 | 3200 | 2700 | 2400 | 20000 | QC12Y-4X3200 | 4 | 3200 | 1°30′ | 15 | 5.5 | 3840 | 1610 | 1620 | 6000 | QC12Y-6X3200 | 6 | 3200 | 1°30′ | 10 | 7.5 | 3840 | 1610 | 1620 | 6500 | QC12Y-10X3200 | 10 | 3200 | 1°30′ | 9 | 11 | 3860 | 1700 | 1720 | 8000 | QC12Y-13X3200 | 13 | 3200 | 1°40′ | 8 | 15 | 3860 | 1750 | 1800 | 11500 | QC12Y-16X3200 | 16 | 3200 | 2° | 7 | 18.5 | 3880 | 2150 | 2000 | 13500 | QC12Y-20X3200 | 20 | 3200 | 2°30′ | 5 | 22 | 3880 | 2250 | 2100 | 18000 | QC12Y-25X3200 | 25 | 3200 | 3° | 4 | 30 | 3900 | 2300 | 2200 | 25000 | QC12Y-4X4000 | 4 | 4000 | 1°30′ | 12 | 5.5 | 4600 | 1700 | 1700 | 7000 | QC12Y-6X4000 | 6 | 4000 | 1°30′ | 10 | 7.5 | 4620 | 1750 | 1700 | 7500 | QC12Y-10X4000 | 10 | 4000 | 1°30′ | 8 | 11 | 4650 | 2000 | 2000 | 11500 | QC12Y-13X4000 | 13 | 4000 | 1°40′ | 6 | 18.5 | 4700 | 2100 | 2100 | 13800 | QC12Y-16X4000 | 16 | 4000 | 2° | 5 | 22 | 4700 | 2150 | 2200 | 20500 | QC12Y-20X4000 | 20 | 4000 | 2°30′ | 4 | 25 | 4760 | 2450 | 2200 | 28000 | QC12Y-6X6000 | 6 | 6000 | 1°30 | 8 | 11 | 6460 | 2100 | 1800 | 16800 | QC12Y-10X6000 | 10 | 6000 | 1°30 | 6 | 15 | 6560 | 2200 | 2000 | 23000 | QC12Y-16X6000 | 16 | 6000 | 2° | | 22 | 6650 | | | |
◆剪板机工作原理和类别 液压摆式剪板机工作原理和类别 剪板机主要用于剪裁各种尺寸金属板材的直线边缘。在轧钢、汽车、飞机、船舶、拖拉机、桥梁、电器、仪表、锅炉等各个工业部门中有广泛应用。 剪扳机工作原理 剪板机工作原理,上刀片固定在刀架上,下刀片固定在下床面上,床面上安装有托球,以便于板料的送进移动,后挡料板用于板料定位,位置由调位销进行调节。液压压料筒用于压紧板料,以防止板料在剪切时翻转。棚板是安全装置,以防止发生工伤事故。
一、调整后挡板 将样板托平对齐下刀口,再把后挡板靠紧样板并固定,去掉样板,再装上板料进行剪切。
二、调整前挡板 把后挡板靠紧下刀口,再把样板靠紧后挡板,将前挡板靠紧样板并固定。松开后挡板,去掉样板,装上板料,进行剪切。 三、调整角挡板 先将样板放在台面上对齐下刀口,调整角挡板并固定,再根据样板调整后挡板,剪切过程中同时利用角挡板和后挡板以定位。
剪板机种类较多,按其工艺用途和结构类型可以分为:
一、平刃剪板机:剪切质量好,扭曲变形小,但剪切力大,耗能大。机械传动的较多。该剪板机上下两刀刃彼此平行,常用于轧钢厂热剪切初轧方坯和板坯;按其剪切方式又可分为上切式和下切式。
二、斜刃剪板机:剪板机的上下两刀片成一个的角度,一般上刀片是倾斜的,其倾斜角一般为1°~6°。斜刃剪板机剪切力比平刃剪板机小,故电机功率及整机重量等大大减小,实际应用最多,剪板机厂家多生产此类剪板机。
该类剪板机按刀架运动形式分闸式剪板机和摆式剪板机;按主传动系统不同分为液压传动和机械传动两类
三、多用途剪板机:
1、联合冲剪机:即可完成板材的剪切,又可对型材进行剪切,多用于下料工序
2、板料折弯剪切机:即在同一台机械上可完成剪切和折弯两种工艺。
四、专用剪板机:多配合其他设备使用,完成特殊用途
1、板材开平线剪板机:用于板材开卷校平线上,为配合生产线速度快剪切要求而设计的高速剪板机,厚板线上多为液压高速剪板机,薄板线上多配气动剪板机;高速线上配有飞剪机,连续生产,效率高。
2、钢结构生产线剪板机:多用于角钢、H型钢自动生产线完成剪断工序

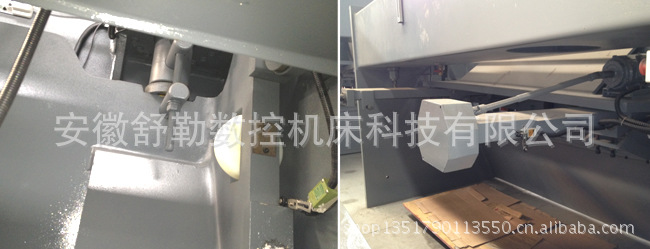

3、冷弯成型线剪板机:例如汽车纵梁冷弯线、车厢侧挡板生产线、彩钢板成型线等生产线上配置的专用剪板机等 ◆结构图

|
