FD-1-12KV/200A高压跌落式熔断器

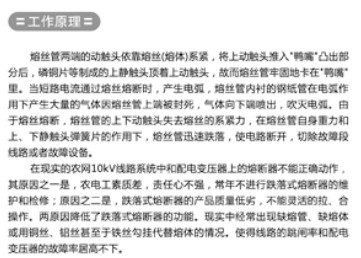

工作原理:
拉负荷跌落熔断器增加了弹性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并行成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道强烈纵吹，电弧迅速被拉长而熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
功能用途:
跌落式熔断器适用于频率为50HZ、额定电压为35KV及以下的电力系统中，装在配电变压器高压侧或配电之干线路上。主要功能有对保护性能要求不高的地方，它可以与隔离开关配合使用，代替自动空气开关；还可以与负荷开关配合使用，代替价格高昂的断路器。同时还具有短路保护、过载及隔离电路。

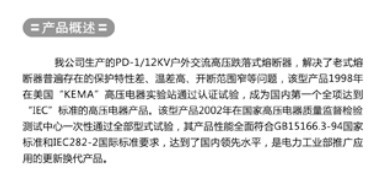

技术性能:
产品性能符合GB15166.3-94国家标准和IEC282-2国际标准技术要求。编辑本段使用环境条件 1.产品正常使用条件：a)周围空气温度：上限+40℃，下限-30℃ b)海拔高度不超过1000m c)最大风速不超过35m/s d)无经常性剧烈震动 2.产品不适用于下列场所： a)有燃烧或爆炸危险性的场所 b)有剧烈震动或冲击的场所 c)有导电、化学气体作用及严重污秽（不超过污染等级：Ⅲ级）、盐雾地区
产品型号 HRW3-10KV 、 HRW7-10KV、HRW10-10KV、HRW11-10KV、HPRWG2-35KV、HRW5-35KV、HRW5-40.5KV
