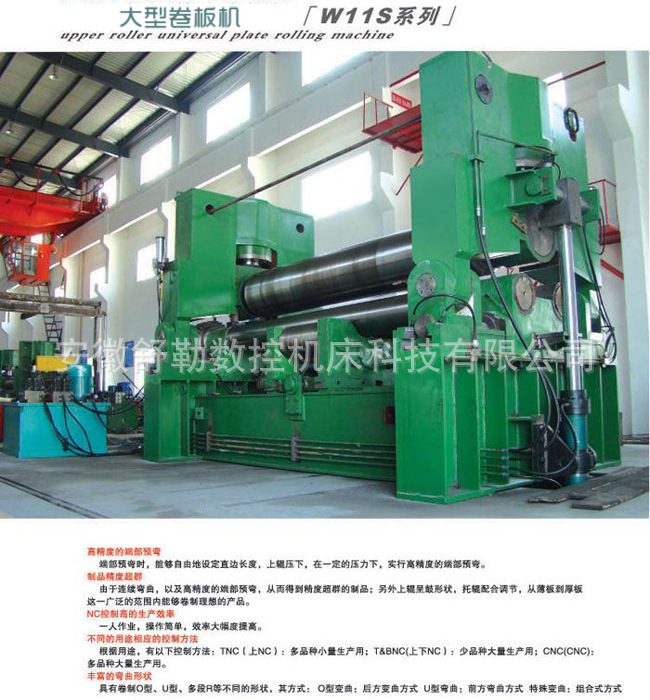

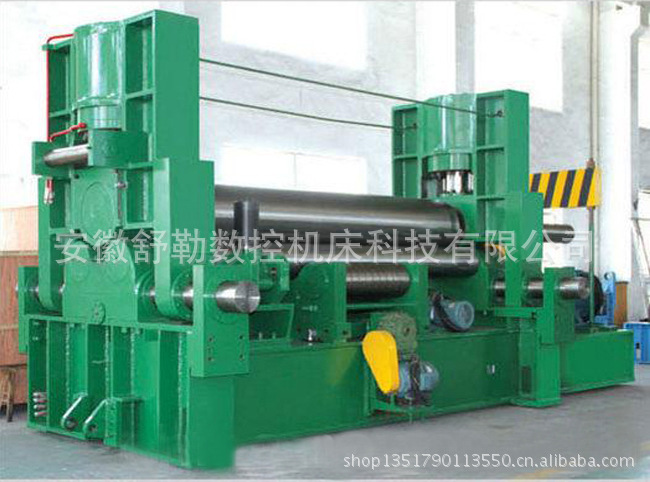

◎船用上辊万能式卷板机

W11NC-16X6000大型超宽系列上辊万能式卷板机是目前亚洲的船用卷板机,船用上辊万能式卷板机具有预弯功能，上辊垂直升降、水平移动采用液压传动，水平移动采用柱赛液压缸结构，结构简单，加工、安装方便，机架与大梁、上辊装置之间采用调心装置。

　　船用上辊万能式卷板机底盘采用铰制螺柱联接，便于加工等等。建立超宽大型卷板机上辊设置压辊、大梁的数学模型，上辊预置鼓形，下辊下部设置托辊配合调节，工作辊挠度控制在1/3000*L（工作面长度）以下，提高了制品的直线度。控制部分采用HMI（人机界面）控制技术，HMI是近年发展的替代传统的控制面板和键盘的智能化操作、控制显示器。

◎船用液压对称卷板机性能特点：

1.全钢焊接结构，设备刚性强，并采用计算机有限元计算分析法进行优化设计计算；

2.轴辊两端全部采用可调心球轴承；

3.轴辊由中碳钢经锻造及调质处理后进行精加工；

4.卷板机两下辊有支承辊；提高卷制工件精度及机器整体性能。

5.采用电气集中控制，操作简单、方便；

6.控制台采用人性华设计，操作简便方便；

7.集中润滑系统。

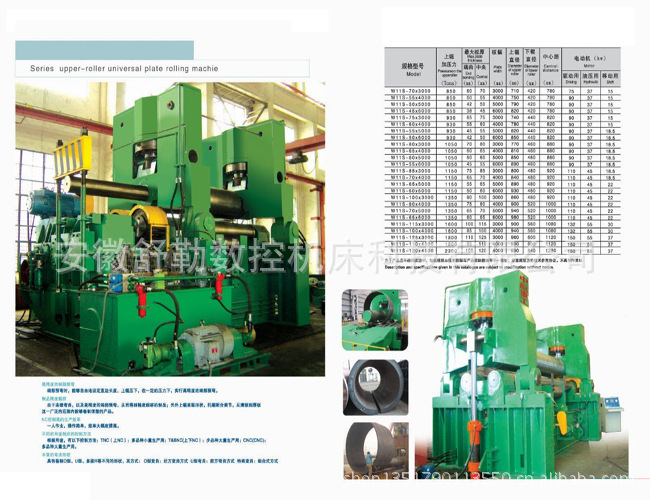

◎技术参数

◎结构图
