一、羽毛球场地标准
羽毛球场地是一个长13.40米，双打宽6.10米，单打宽5.18米，双打球场对角线长=14.723米，单打球场对角线长=14.366米。场地中央被球网（两边柱子高1.55米，中间网高1.524米）平均分开的长方形场地。
羽毛球场地横向被中线平分为左右两个半区；纵向被分为前场、中场、后场。前场就是从前发球线到球网之间的一片场地；后场是指从端线到双打后发球线之间的一片场地；中场是前发球线与双打后发球线之间的一片场地。
按国际比赛规定，整个球场上空空间最低为9米，在这个高度以内，不得有任何横梁或者其他障碍物。球场四周2米以内不得有任何障碍物。任何并列的两个球场之间，最少应有2米的距离。
二、羽毛球场照明特点
羽毛球馆的照明中通常采用三种形式：即自然照明、人工照明和二者同时并用的混合照明。现代羽毛球场中多数为混合照明，其中羽毛球场的人工照明为一般照明。在羽毛球馆的设计中，要使运动员准确地判断球路，高度和落点，首先是最大限度的利用自然光，自然光的效果是最佳的，当然要防止眩光，不能让过强的光直射或反射到眼中。其次是增加照度的稳定性和分布的均匀性等。这不仅对运动员取得优异成绩，而且对裁判的准确判分以及观众的欣赏都是非常重要的。
三、羽毛球场照明质量的影响因素
1）照度光照度是否达到标准。
一般来讲垂直照度应大于1/2的水平照度，当垂直照度等于水平照度时，运动的环境最理想。羽毛球场照度要求如下表：
运动类型 |
Eh （lx） |
Evmai （lx） |
Evsec （lx） | 水平照度均匀度 | 垂直照度均匀度 |
Ra |
TK (K) | |||
U1 | U2 | U3 | U4 | |||||||
I | 业余训练 | 150 | —— | —— | 0.4 | 0.6 | — | — | 20 | 4000 |
II | 非比赛，娱乐活动 | 300/250 | —— | —— | 0.4 | 0.6 | — | — | 65 | 4000 |
III | 业余国内比赛 | 750/600 | —— | —— | 0.5 | 0.7 | — | — | 65 | 4000 |
IV | 专业国内比赛 | 1000/800 | —— | —— | 0.5 | 0.7 | — | — | 65 | 4000 |
V | TV转播比赛 | —— | 1000/700 | 7000/500 | 0.5 | 0.7 | 0.3 | 0.5 | 65 | 4000 |
注：1、表中每格照度值有两个，前面的数值为PPA照度值，后面是整个场地的照度值，PPA不能有阴影。 2、提供一个较暗的背景，是羽毛球有较好的对比，整个场地照度可低于PPA的照度。 |
2) 照明均匀度运动场地的照度是否均匀。
照度的均匀性是用来衡量场馆内的可视条件。均匀性是指场馆应能被均匀的照射,不应出现过亮或过暗的区域以便为运动员、观众、裁判提供良好的可视条件。例如对电视转播而言摄像机拍摄比赛区域的全景时照度不能有很大的变化否则会引起摄像机曝光。
3) 眩光眩光是否明显。
眩光是评价照明质量的另一个重要因素眩光的产生与灯具的安装方式、安装高度、灯具的数量和安装密度、灯具的配光等方面都有关系。当视野内出现过高的亮度对比时人们就会感到刺眼从而影响人的视度。如晴天的午间看太阳会感到不能睁眼这就是由于亮度过高所形成的眩光。羽毛球场地眩光为直射眩光由于顶棚较低当运动人员运动时光源很刺眼时间久了眼睛不舒服严重影响运动员观察球的运动情况。
4) 亮度比物体与背景的颜色、亮度差大小。
眼睛能辨别背景上的对象要具备两个条件之一即背景与对象的颜色不同,或者背景与对象有一定的亮度对比。如物体较亮背景稍暗视力越好反之背景比物体亮,则视力会显著下降。当照明条件很差尤其是缺乏亮度差时可能引起虚假的视觉现象歪曲被感知物体对判断重要信息产生不良影响。羽毛球颜色为白色背景墙为白色会导致运动人员看不清球路。为了增大羽毛球与背景墙的色彩相差运用灯的光影效果来减小背景墙的亮度。可用不透明灯罩挡住将灯罩的阴影投射到了墙上而另一部分光照射到地面反射照射到场内从而减小背景墙的亮度使得羽毛球与背景对比相差大使羽毛球运动时视觉更清晰。
5) 照明的稳定性是否有频闪。
照明的稳定性直接影响人们的健康照明不稳定会导致运动员的视力降低。照明稳定性主要反映在频闪效应上。频闪是因交流电源供电时电流的周期性变化,同时光通量也会发生周期性的变化?使得人们观察运动的物体时造成错觉。电流的周期变化?造成光源不稳定。从而造成人工照明时有明显频闪。观察羽毛球的运动时?可看到比较模糊的影子分辨率低。
四、羽毛球场照明的使用灯具
风顺照明羽毛球场LED照明灯采用高亮度进口芯片 LED灯具效率高达100-110lm/W,可以直接取代高显色性金属卤素灯等传统照明产品为羽毛球场、乒乓球场、台球等各种运动场地等比赛场所提供充足、均匀的光照。力求以高品质白光LED 照明为比赛提供最佳的观赛享受。
大功率LED 灯具(FS-LT0331)高效节能、低碳环保节能率70%以上。这款LED 照明灯具采用独特创新的模块化一体化设计及专业的光学透镜可使光线有效照射到场内而观众席亮度较小从而增强球场的亮度比更有助于运动员看清球路。风顺照明灯具整灯光效高显色指数高使用即时启动无频闪、无不良眩光工作电压范围宽具有过压、欠压保护功能安全可靠使用寿命长安装维护简便。
羽毛球场LED照明灯选用灯具：
型号：FS-LT0331 168wLED投光灯
此款灯具无眩光，直视不刺眼。
名称：168w LED投光灯
型号：FS-LT0331
材质：拉伸铝+压铸铝+钢化玻璃
防护等级：IP65
输入电压：AC85~265V
频率：50-60Hz
光衰：8500小时<5%
发光角度：120°
功率：1w*168w
灯珠数量：168颗
尺寸：长800mm，宽：310mm,厚度80mm
芯片：台湾晶元芯片
光通量：95-100lm/w（灯珠）
色温：5500k-6500k（正白）
工作温度：-30℃~+55℃
工作湿度：10%-90%
功率因数：>9.3
恒流驱动电源：1w/350ma
显色性：>80Ra
使用寿命：>50000小时
净重：14.7kg
质保三年
注：此款灯具外壳有一个阳极氧化的过程，所需时间较长，一般需要5-9天时间交货，具体视工厂情况而定。
五、羽毛球场布灯设计及效果
以下案例为高度9米，一楼内设5个标准羽毛球场地，二楼为室内篮球场与羽毛球场混合布置，为一般比赛及娱乐场地，采用马道布灯方式，为场地区域两边上方布置，采用风顺照明型号：FS-LT0331 168wLED投光灯为场地照明灯具，单排布置5套，整个场地布置30套，照度可达300lx以上，已达到了标准中的（非比赛，娱乐活动）的标准。
温馨提示：使用此款灯具的布置方案效果是非常好的，只是投入成本会较高。如考虑成本问题可选用其他灯具以及布置方案。欢迎联系咨询！

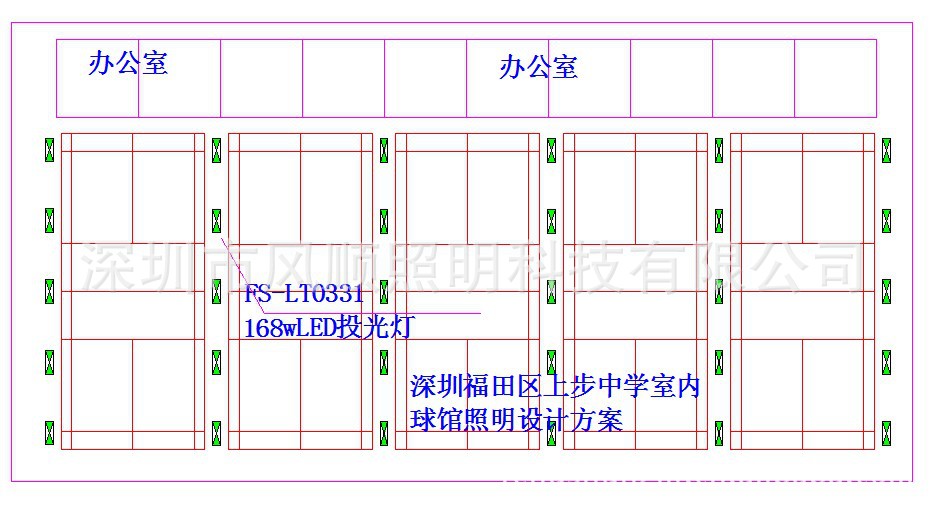

一楼布置方案：
二楼布置方案：
模拟照明效果的公式支持：
E=ΦNKCU /A
其中E——表示平均照度
Φ——表示单个灯具的总光通量
N——表示灯具的总数量
K——维护系数：随着灯具中反射器和玻璃的受污染，以及光衰
等，经过一段时间的使用后照度会有相对的下降，因此必
须要先估算在内，按照场馆环境，灯具的维护系数为0.7；
Cu——灯具射出的光通量利用系数，取0.4的值。
A——表示场地面积（以单个场地为例计算：14m x 7m=98㎡）
E（平均照度）=15960lm x 10盏 x 0.7 x 0.4 / 98㎡= 456 Lux

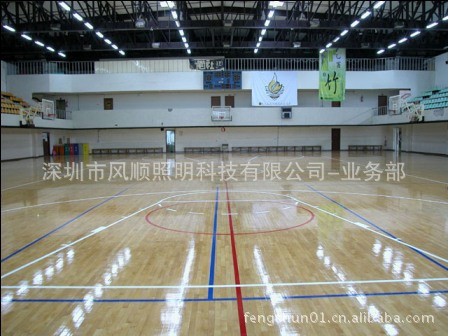

河南洛阳室内羽毛球场与篮球场混合LED照明灯应用案例

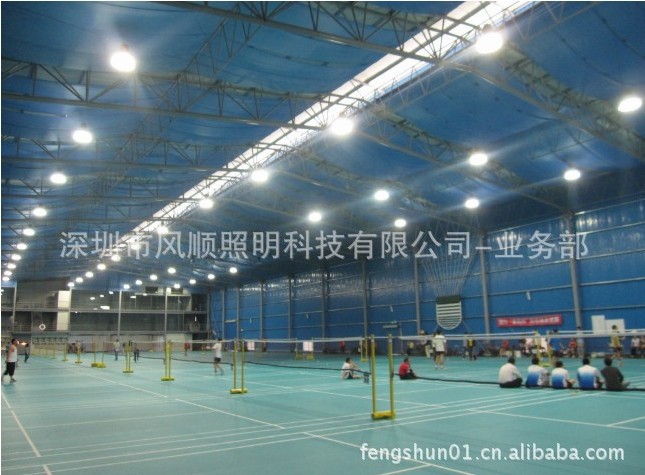

深圳福田室内羽毛球馆LED照明灯节能改造项目案例效果图
本公司专业设计球场照明方案，专业生产室内外篮球场照明灯，室内外网球场照明灯，室内外羽毛球场照明灯，可代为设计照明布置方案。
