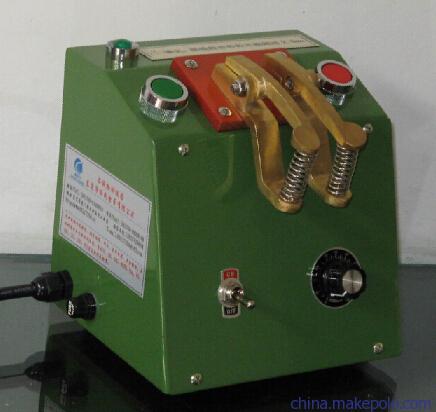

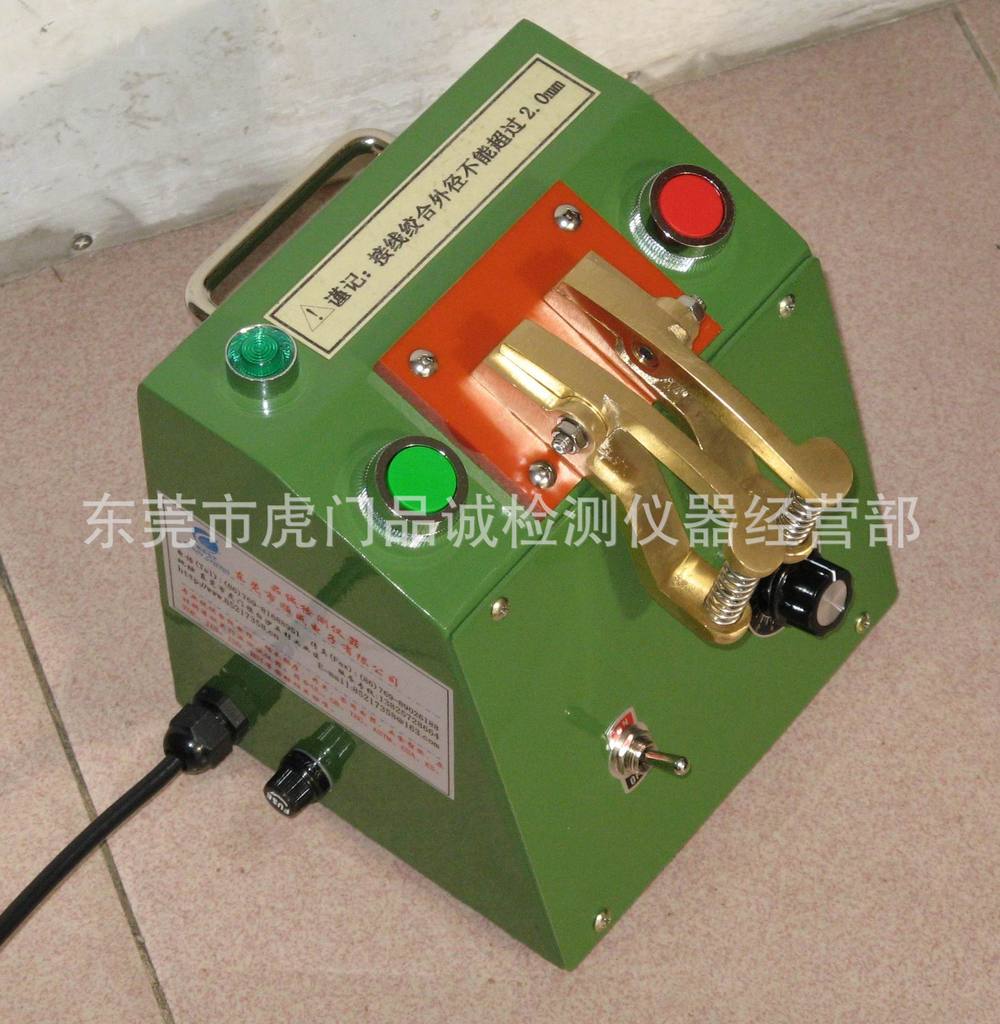

SC-7036 热接机 银焊机

本热接机是一种专门焊接有色金属丝、线的专用设备（绞合线径：0.3～2.0mm）。它设计合理、质量可靠、操作方便，工作地点灵活，焊工容易掌握。电流大小可根据任何需要方便调整。本机最大特点：机器上设有专门用于烧线的烧线开关，并采用SGV集成调压装制,实现无级别功率调节,具有让人看得见的调节方式，由于本装制构造原理上改变了传统机械分段开关调节方式, 避免了传统分段开关引起的多种机器故障；价格低廉，故障率低，焊接效果好，效率高。是电线、电缆等厂家的得力助手。

一、结构概述
本热接机结构主要是由箱体、变压器、焊钳、及控制系统组成。
本热接机由按钮开关接通控制电源,焊接时按焊件截面大小调整控制开关的位置来控制功率触发器，得到副线圈所需要的空载电压。焊接时按焊件大小选择调节。

二、焊接操作

1、首先打开电源开关，看电源指示灯是否亮，如果不亮检查保修丝或者电源插头是否连接

牢固。

2、把焊接线材拧紧，放在F（焊接夹具）夹好，然后左手按C（焊接按钮开关）右手从零开

始慢慢调节D(电流调节开关)调到导电加热至适当之温度。

3、调节好后左右手放开，然后右手按E(烧线按钮开关)把线烧断。

4、把烧好的线从F(焊接夹具)取下来，把烧熔好线头前端用工具剪平，注意不要剪太长，否

则线散开对线就不好对。

5、把剪好的线放在F夹具之间夹好对正，注意（线与线需要碰着可通电）。右手拿焊料，左

手按C银丝同时放在接口处待熔解于接口，银丝熔解后马上停止通电待冷却（需1～10S）。

6、同时压F取出工作物，焊接完成。
