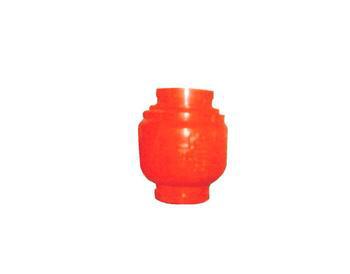

一、结构特点用途：
沟槽式（卡箍）连接阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。
广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
二、主要技术参数
公称压力 | 1.O | 1.6 | 2.5 |
试验压力 | 壳体强度 | 1.5 | 2.4 | 3.75 |
密封性能 | 1.1 | 1.76 | 2.75 |
适用介质 | 产品类型 | 铸铁、球墨铸铁 | 铜 | 碳钢 | 不锈钢 |
适用介质 | 水、水蒸汽、油品、空气 | 水、水蒸汽 | 水、水蒸汽、油品、空气 | 硝酸类 |
工作温度 | 密封面材质 | 橡胶 | 乙腈橡胶 | 乙丙橡胶 | 氟橡胶 | 聚四氟塑料 | 铜 | 不锈钢 |
工作温度 | ≤60 | ≤80 | ≤250 | ≤250 | ≤200 | ≤200 | ≤200 |
三、主要零件材料
产品类型 | 材质 |
阀体 | 阀板 | 阀轴 | 密封面 |
铸铁 | HT200 | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 | 橡胶NBR、丁晴橡胶NBR、乙丙EPOM、氟橡胶PTFE、聚四氟塑料F46 |
球墨铸铁 | QT450 | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 |
铜 | 铜 | 铜或不锈钢 | 铬不锈钢 | 钢 |
碳钢 | WCB | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 |
不锈钢 | 1Crl8Ni9T1(304) | 不锈钢 | 不锈钢 | 不锈钢 |
四、主要外形及连接尺寸
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | - |
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 168 | 219 | 273 | 325 | 377 | 426 | 480 | 530 | 630 | SJKD3型 |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | 25 | 25 | 25 | - |
B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | - |
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | 5.5 | 55 | 55 | - |
H81X | L | 140 | 140 | 150 | 80 | - | 220 | 258 | 332 | 370 | - | - | - | - | - | - |
