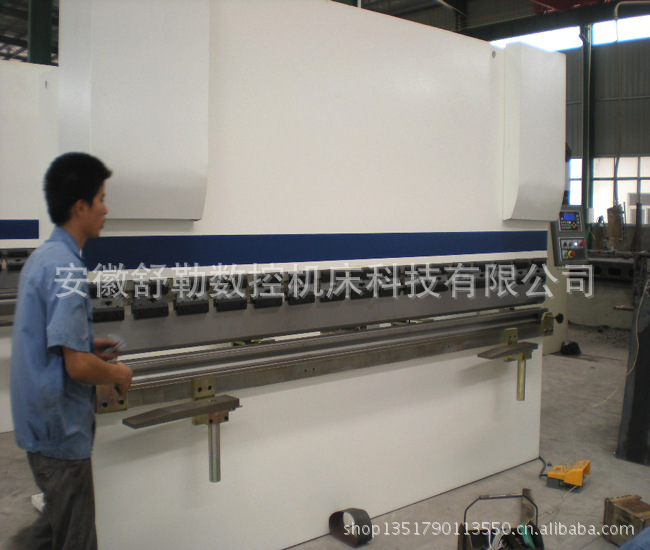

舒勒生产WC67Y-160/4000数控/液压折弯机 至诚服务 至高品质









⊙技术参数 型 号 (Type) | 公称 压力 (KN) | 工作台 长度 (mm) | 立柱 间距 (mm) | 喉口 深度 (mm) | 滑块 行程 (mm) | 行程 次数 (次/分) | 开启高度 (mm) | 主电机功率(kw) | 机器重量(kg) | 外形尺寸 L×W×H(mm) |
WC67Y-160/4000 | 1600 | 4000 | 3300 | 320 | 200 | ≥6 | 470 | 11 | 12,500 | 4070×1625×2765 | WC67Y-160/4500 | 1600 | 4500 | 3300 | 320 | 200 | ≥6 | 470 | 11 | 14,000 | 4580×1930×2800 | WC67Y-160/5000 | 1600 | 5000 | 4100 | 320 | 200 | ≥6 | 470 | 11 | 15,000 | 5080×1930×3160 | WC67Y-200/3200 | 2000 | 3200 | 2800 | 320 | 200 | ≥3 | 465 | 11 | 13,000 | 3280×1930×2800 | WC67Y-200/4000 | 2000 | 4000 | 3300 | 320 | 200 | ≥3 | 485 | 11 | 15,200 | 4060×1750×2950 | WC67Y-200/4500 | 2000 | 4500 | 3300 | 320 | 200 | ≥3 | 465 | 11 | 18,000 | 4580×1930×2800 | WC67Y-200/5000 | 2000 | 5000 | 4100 | 320 | 200 | ≥3 | 465 | 11 | 21,000 | 5080×1930×3160 | WC67Y-250/3200 | 2500 | 3200 | 2620 | 400 | 250 | ≥3 | 560 | 18.5 | 18,000 | 3380×2000×3260 | WC67Y-250/4000 | 2500 | 4000 | 3200 | 400 | 250 | ≥3 | 560 | 18.5 | 20,500 | 4070×2000×3260 | WC67Y-300/4000 | 3000 | 4000 | 3190 | 400 | 245 | ≥3 | 560 | 18.5 | 29,000 | 4000×2035×3110 |

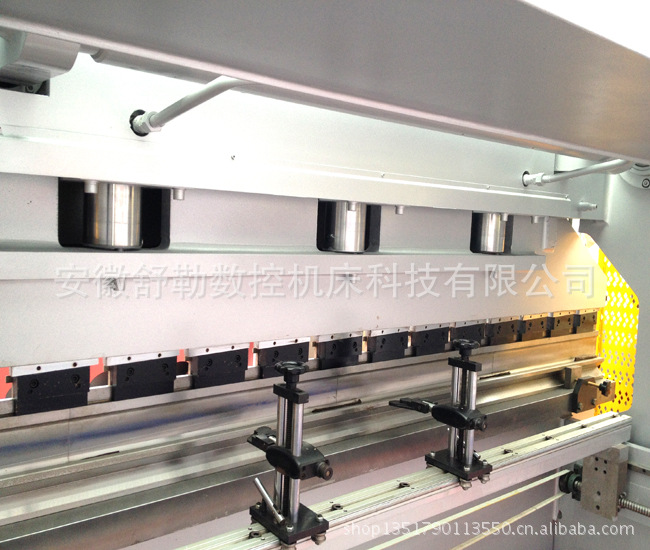

⊙性能与特点: ·全钢焊接结构,振动消除应力,机械强度高、刚性好。液压传动,平稳可靠。 ·机械挡块,扭轴同步,精度高。 ·后挡料距离、上滑块行程,电动调节、手动微调装置、数字显示。 ·上模配有挠度补偿机构,250吨和长度4000mm以上机床可采用下挠度补偿机构 ⊙技术特性 1、机床主要由机架、工作台、滑块和油箱组成。机身采用钢板焊接结构,经过高频震动时效处理,消除焊接应力和加工应力引起的变形,保证了机床的整体精度。 2、机身、滑块等重要部件均采用ANSYS有限元分析软件进行分析,确保机床的可靠性。 3、液压上传动,平稳可靠。 4、机械档块、扭轴同步,精度高。 5、后挡料距离和滑块行程均是电动调节及手动微调方式,计数器显示数值,方便快捷。 6、油缸经过锻造、调质、精磨、镀硬铬等工序,并配进口密封圈,克服漏油现象。 7、液压系统采用油路集成式液压系统,减少管路安装,外观美观简洁。 8、液压元件选用名牌产品,保证机床运行的可靠性和安全性。 可自选数控系统 E20+经济型双轴数控系统 特点: 对折弯机的后挡料进行定位控制。 具有单向和双休定位功能,有效消除丝杠间隙。 具有退让逃料功能,避免后挡料装置与工件的干涉,减少磨损,提高定位精度。 具有自动或手动搜索参考点功能。 具有断电位置记忆功能,对参数、位置及程序进行现场保护。 具有快速位置示教功能。 具有多工步编程功能,实现多步自动运行,完成多工步零件一次性加工,提高生产效率。 公/英制可选,可满足不同用户的需求。

|
