一.  铆接机、银点铆接机、银触点铆接机、半自动铆接机、深圳铆接机ASN系列功能介绍

1. 概要

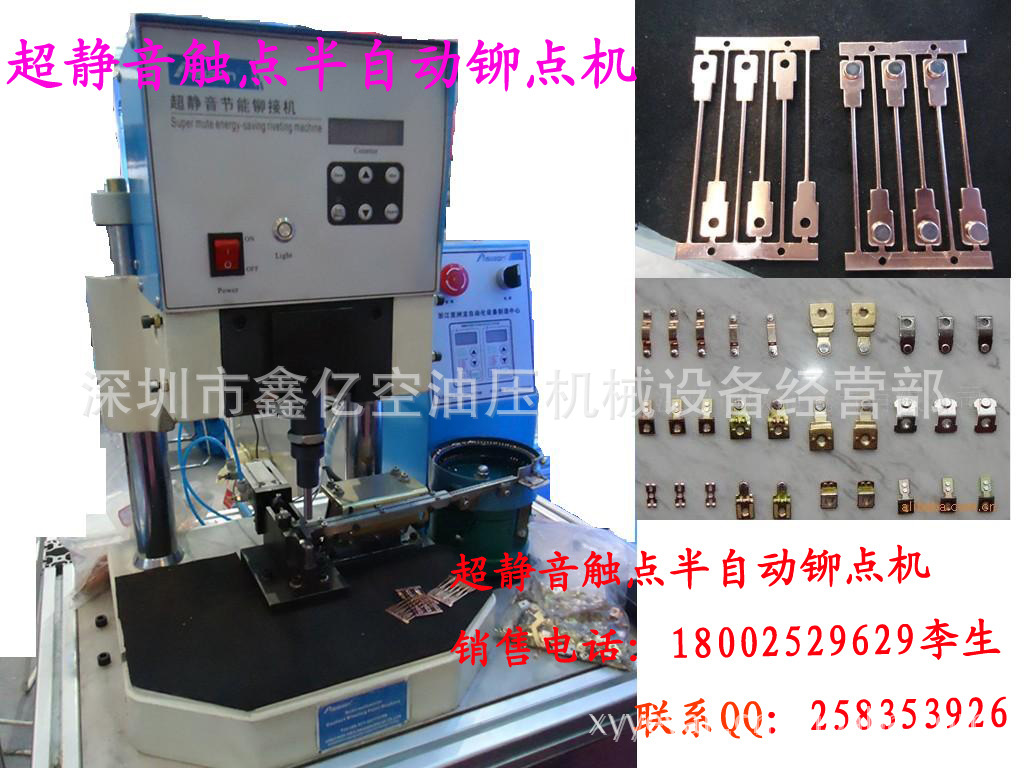

ASN系列超静音节能半自动触点铆装机，工作速度快、效率高，机台操作简单维修容易，节省人工，产量高，且外形美观、优雅，让厂内更觉高尚先进，专为优化工作环境而设计。

1. 介绍

ASN系列超静音节能半自动触点铆装机，采用高科技变频技术，电子精确定位，在铆接时电机的工作噪音比传统压力机小，且省电，调模更方便快捷，调试方便，避免传统压力机噪音大、耗电大、故障多现象。本机配触点振动盘，直线送料器和气动推进元件，将触点自动送入铆装模具内进行快捷铆接，大大的提高工作效率，且节省大量人工！

1. 功能
1. 适用于触点半自动化铆装、半自动化零部件铆装等。
2. 零件铆合速度快；
3. 结构轻巧；
4. 噪音小；
5. 节能。规格与配件
2. 1. 铆接压力机

形式       AS1T  AS1.5T   AS2T

能力(kg)     1000   1500   2000

行程(mm)   5-40

电源       220V/50HZ/60HZ

工作效率   6000次/小时

2.振动盘  直线送料器/振动速率：可调

电源220V AC/50HZ/60HZ

二、铆接机、银点铆接机、银触点铆接机、半自动铆接机、深圳铆接机操作说明

A..铆接压力机

1.电源开关：ON表示开启端子机.

               OFF表示关闭端子机电源。

1. 照明灯：按下为开启，重复为闭合（可备用）。
2. 计数器：对端子机进行时，所使和的次数进行，精确的计数。
3. 归零：对计数器进行清零。
4. 指示灯：红色表示手动；绿色表示自动。
5. 自动/手动：自动与手动之间的切换。
6. 手动向上：指示灯为红色时，用手按住此键，滑块向上移动。
7. 手动向下：指示灯为红色时，用手按住此键，滑块向下移动。
8. 复位：当接通电源时，机器示能正常工作，使用复位键，机

      器恢复正常工作。

B.直线送料器、振动盘、控制器

1.电源开关：ON表示开启振动盘、直线送料器。

2.保险丝

3.调节器：可调节振动盘和直送料器送料速度。

4.指示灯：灯亮表示开启。

三、   铆接机、银点铆接机、银触点铆接机、半自动铆接机、深圳铆接机注意事项

A.（铆接压力机部分）

1.起动电源开关时扳手必须离开。

2.起动前冲头必须调到最高点。

3.确认电压是否正常（请装稳压器），确保机器寿命。

4.为了安全起见，确认双手已离开机台，方可起动电源操作。

5.当操作工调模时，必须使机器处于手动状态（即指示灯为红色）或切断电源，旋转主轴进行调换模具。

6.调试或断电断气后重操作，必须确认送料机构、没有在冲头下方位置方可启动电源操作，否则会损坏模具及配件。                                                                       2

B.（触点送料机部分）

1.振动盘，确认电输入电压是否正常；

2.避勉调节振动过大，应适当调节相应输出速度；

1. 放入适量触点；

4.连线接插件插入扣紧，防止松脱

5.检查直线送料器调节器调得过大过小

6.振动盘出口和机台接料口必须留有一定间隙。

C.故障排除与维修

1.脚踏开关不良，换新。

2.出现连打请检查接近开关。

3.保险丝熔断，换新。

4.机械动作迟钝，每日加黄油1-3次于机台（4孔）与模具（3孔）油孔。机械工作环境温度（-2℃至50℃）。

5.马达故障（冒烟，臭味），马达整换，注意马达电压。

四.铆接机、银点铆接机、银触点铆接机、半自动铆接机、深圳铆接机铆接压力机电子控制板的操作方法

1.通电后，操作板处于计数工作状态，数码管显示为计数值，故障时显示故障代码。

2.面板按键的定义：

清零键：在任何状态下，按下此键，计数值将自动归零，重新计数。

工作状态指示灯：绿灯亮表示机械正处于工作状态，红灯亮表示机械处于停止状态；

参数键：按此键，操作板将进入参数更改状态，此时数码管显示“PXXX”，此后可按上升键/下降键/移位键选择要修改的参数号（P000～P023）。选定后，再按一下“参数”键，数码管就可显示此参数值。此时可按上升键/下降键/移位键进行数值修改。按移位键可以选择参数值要修改的位（如选择百位，数码管将闪烁显示百位）。修改后，按下“参数”键可以存贮参数并退回到计数状态；参数含义具体详见后面的参数表。

*注：当4位以上无小数点的参数值移位时，通常显示值会右移一位，如果最末位有显示一个小数点，说明显示值的单位为个位。如果没有小数点的话，则显示值的单位为10位。设好后最好重新进入参数查验一次，以免误设。参数改变完成后，最后将压力机先断电一次，然后上电，让变频器回归初始状态，以防误动作。

变频器内部其他参数出厂前均设定好，请不要随意改动。                                    3

 铆接机、银点铆接机、银触点铆接机、半自动铆接机、深圳铆接机

PXXX参数表

                                                                             4

五、铆接机、银点铆接机、银触点铆接机、半自动铆接机、深圳铆接机变频器异常保护与处理

端子机变频器出现故障时，将会自动停机。数码管显示错误代号，用户可查阅代码表，采取相应措施。
