型号：J/L11H/Y-16～320

节流阀的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。节流阀供在压力降极大的情况下作降低介质压力之用。 　　
介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏－即所谓气蚀现象。为了尽量减少气蚀影响，阀瓣采用耐气蚀材料（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。 　　

节流阀的特点 　　
1、构造较简单，便于制造和维修，成本低。
2、调节精度不高，不能作调节使用。 　　
3、密封面易冲蚀，不能作切断介质用。 　　
4、密封性较差。

安装与维护事项
节流阀的安装与维护应注意以下事项： 　　
该阀经常需要操作，因此应安装在易于方便操作的位置上。 　　
安装时要注意介质方向与阀体所标箭头方向保持一致。 　　
节流口堵塞原因： 　　
1、油液中的机械杂质或因氧化析出的胶质、沥青、碳渣等污物堆积在节流缝隙处。 　　
2、由于油液老化或受到挤压后产生带电的极化分子，而节流缝隙的金属表面上存在电位差，故极化分子被吸附到缝隙表面，形成牢固的边界吸附层，吸附层厚度一般为5~8微米，因而影响了节流缝隙的大小。以上堆积、吸附物增长到一定厚度时，会被液流冲刷掉，随后又重新附在阀口上。这样周而复始，就形成了流量的脉动。 　　
3、阀口压差较大时，因阀口温度高，液体受挤压的程度增强，金属表面也更易受摩擦作用而形成电位差，因此压差大时容易产生堵塞现象。

减轻节流口堵塞的措施
1、选择水力半径大的薄刃节流口。 　　
2、精密过滤并定期更换油液。 　　
3、适当减小节流口前后的压差。 　　
4、采用电位差较小的金属材料、选用抗氧化稳定性好的油液、减小节流口表面粗糙度。

节流阀的应用
 　由于节流阀的流量不仅取决于节流口面积的大小，还与节流口前后的压差有关，阀的刚度小，故只适用于执行元件负载变化很小且速度稳定性要求不高的场合。 　　
对于执行元件负载变化大及对速度稳定性要求高的节流调速系统，必须对节流阀进行压力补偿来保持节流阀前后压差不变，从而达到流量稳定

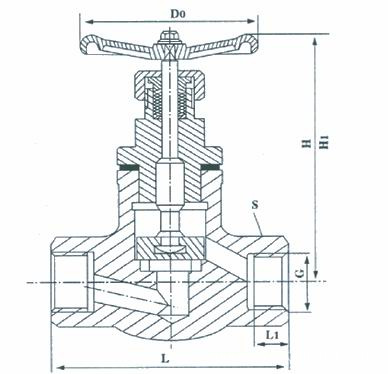

PN1.6、2.5、4.0MPa主要尺寸及重量
公称通径DN     锥管螺蚊Rc/in              尺寸／mn                  　　　重量(kg)
                      　　　　　　　　L　　　 I 　　Do 　　H 　　H1
15　　　　　　　　 Rc1/2 　　110 　12　　 120 　208 　220　 3
20　　　　　　　　 Rc3/4 　　130 　12　　 120　 213　 227 　5
25 　　　　　　　　Rc1 　　　140 　14 　　140 　220　 236 　6
32 　　　　　　　　Rc1 1/4 　160 　16 　　140　 245　 265 　8
40 　　　　　　　　Rc1 1/2　 180　 18 　　160　 274 　300 　11
50 　　　　　　　　Rc2　　　 200　 20 　　180 　304 　336 　16

  PN6.4、10.0、16.0MPa主要尺寸及重量

公称通径DN　 锥管螺蚊Rc/in 　　　　　尺寸／mn　　　　　　　　　　　 重量(kg)
　　　　　　　　　　　　　　　L　　　 I 　　Do 　　　H　　　 H1
15 　　　　　　　　1/2 　　　110 　12 　　120 　　215 　　230 　　3.5
20　　　　　　　　 3/4　　　 130 　12 　　120　　 250 　　275 　　5.5
25 　　　　　　　　1 　　　　140 　14 　　140 　　　270 　　295 　　7
32　　　　　　　　 1/4 　　　160　 16　　 140 　　318　　 348 　　9
40 　　　　　　　　1/2 　　　180 　18 　　160 　　350 　　380 　　12
50 　　　　　　　　2　　　　 200 　20 　　180 　　400　　 413 　　18
