通径

(mm)

流量范围

压力损失KPa

水L/h

空气m3/h

水

空气

常规型

防腐型

常规型/防腐型

常规型

防腐型

15

2.5-25
4.0-40
6.3-63
10-100
16-160
25-250
40-400
63-630

2.5-25
4.0-40
6.3-63
10-100
16-160
25-250
40-400

0.07-0.7
0.11-1.1
0.18-1.8
0.28-2.8
0.48-4.8
0.7-7.0
1.0-10.0
1.6-16.0

6.5
6.5
6.6
6.6
6.8
7.0
8.6
11.1

5.5
5.5
5.6
5.6
5.8
6.1
7.3

7.1
7.2
7.3
7.5
8.0
10.8
10.0
14.0

25

100-1000
160-1600
250-2500
400-4000

63-630
100-1000
160-1600
250-2500

3-30
4.5-45
7-70
11-110

7.0
8.0
10.8
15.8

5.9
6.0
6.8
9.2

7.7
8.8
12.0
19.0

50

630-6300
1000-10000
1600-16000

400-4000
630-6300
000-10000

18-180
25-250
40-400

8.1
11.0
17.0

6.8
9.4
14.5

8.6
10.4
15.5

80

2500-25000
4000-40000

1600-16000
2500-25000

60-600
80-800

8.1
9.5

6.9
8.0

12.9
18.5

100

6300-63000

4000-40000

100-1000

15.0

8.5

19.2

150

20000-100000

600-3000

19.2

20.3

三、产品选型

型号规格表

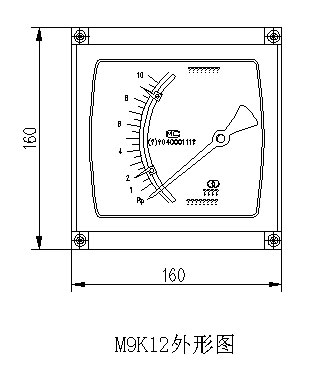

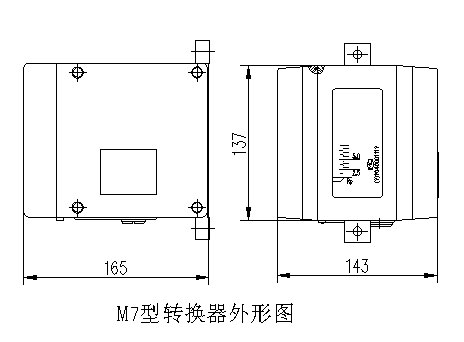

四．转换器形式

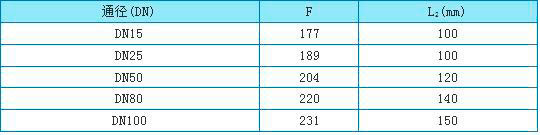

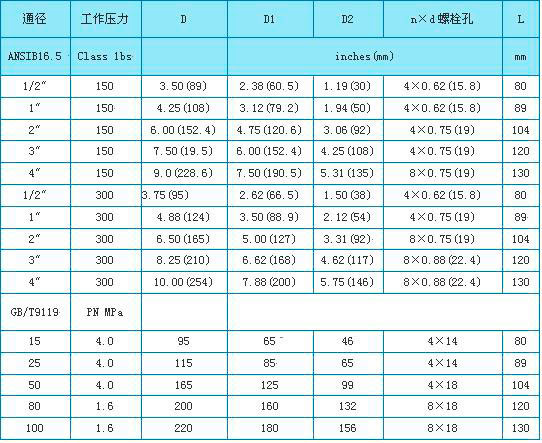

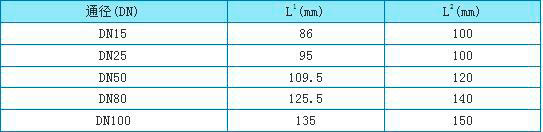

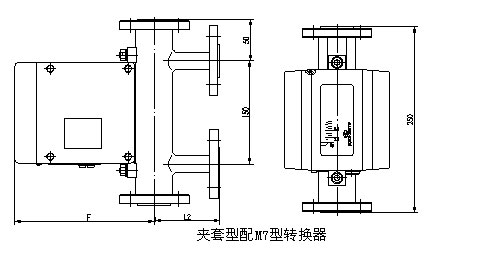

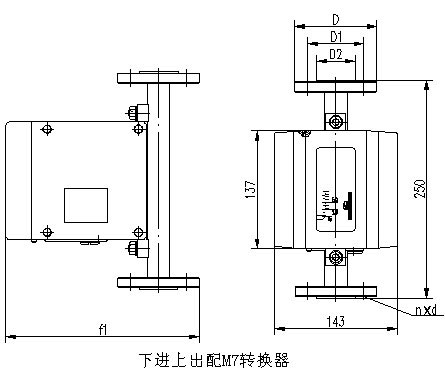

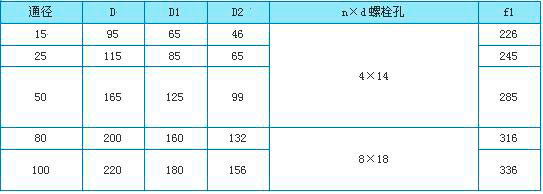

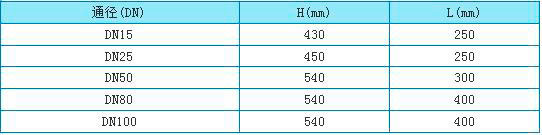

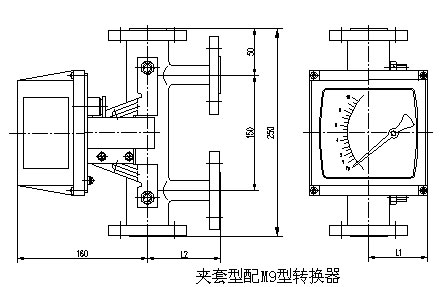

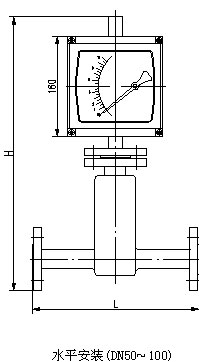

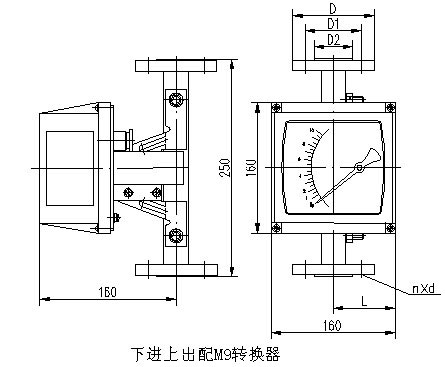

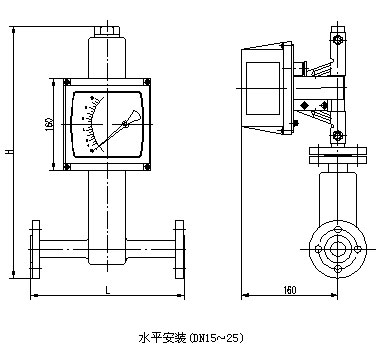

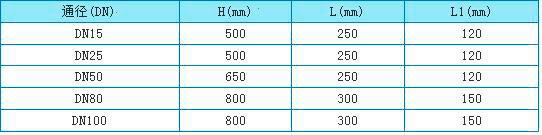

五、外形及安装尺寸

 夹套连接法兰标准为:GB/T9119 PN1.6 DN15

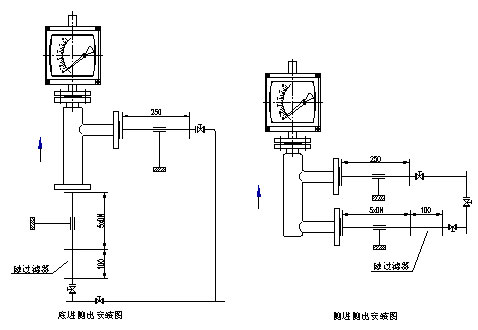

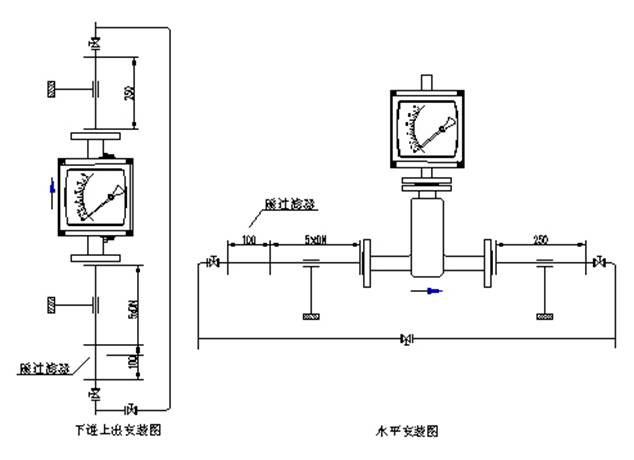

六、安装形式
    流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。

七、附件
    可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。

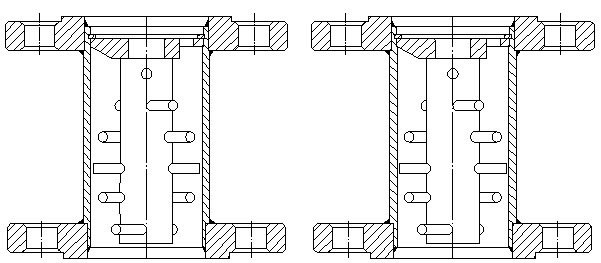

    磁过滤器的结构见图：

                            磁过滤器结构                                                衬PTFE磁过滤器结构

八、限位开关报警装置
     限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。
    技术参数
    1.供电电源：24V AC±10%
    2.功耗：≤3W
    3.工作温度：-25℃～60℃
    4.输出触点容量：24VAC 3A

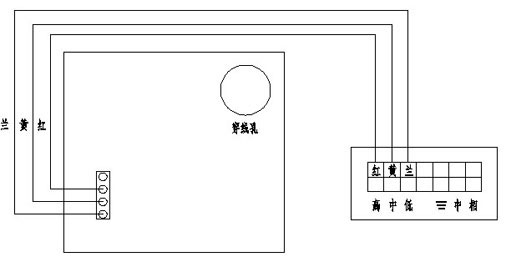

      接线图

 报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,最后装好前盖。
十、设计选用及订货须知
    1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
    2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
    3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
    4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。
