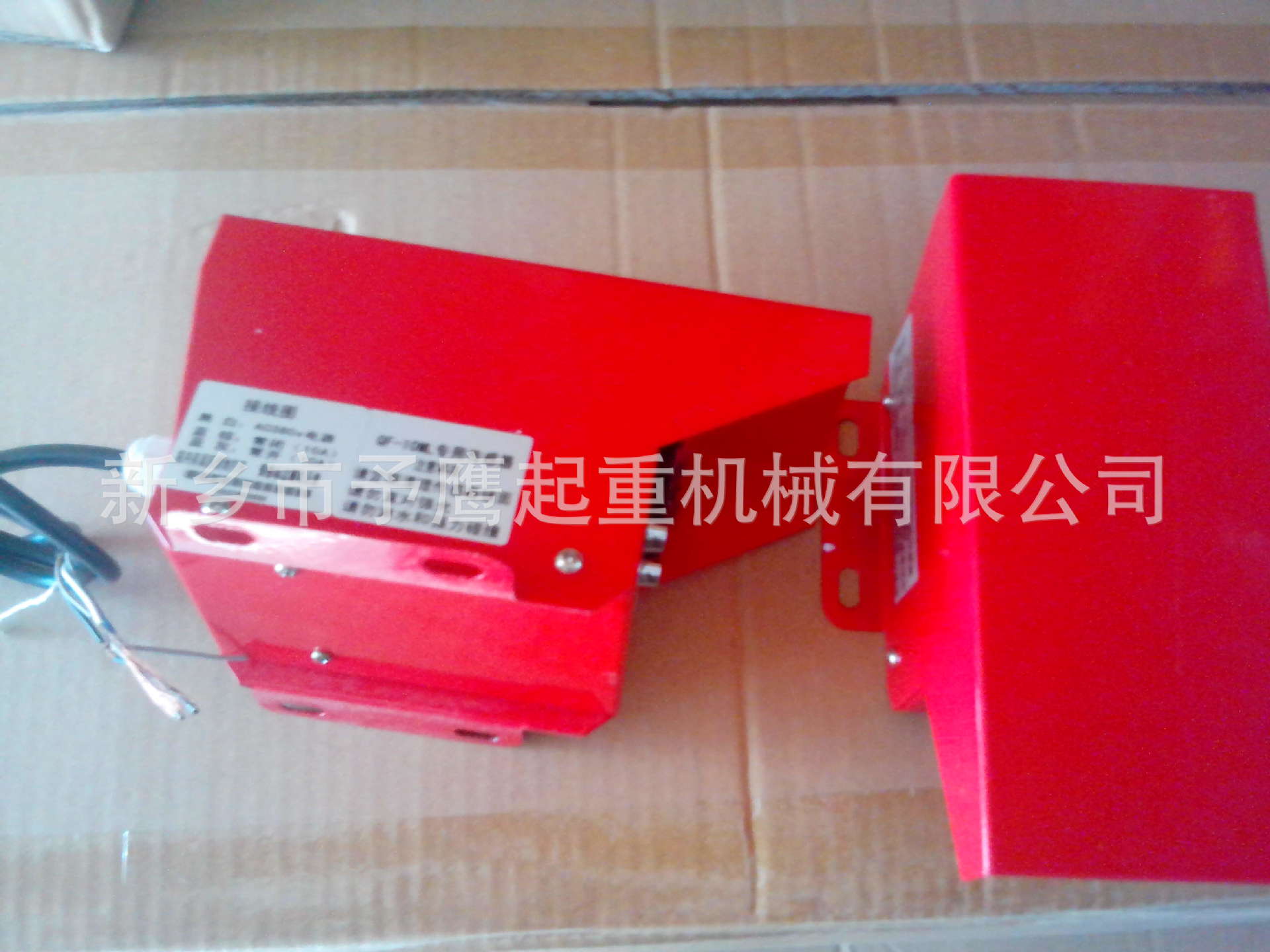

QF-4ML激光红外线防撞仪







QF-4ML激光红外线防撞仪









QF系列起重机激光型防碰撞装置，是用于防止轨道起重机互相碰撞的新一代限位装置。其工作原理是基于单片机的激光测距系统，该系统设计了一套激光波束检测系统。其主要由主控制器模块、激光波发射/接收模块组成。该装置是由+5V和+12V两种稳压电源提供驱动，利用激光在空气中传播遇障碍物反射的原理，以激光发射/接收一体模块组为接口部件，应用单片机技术计算激光波束在空气中传播的时间（激光波的速度为声速）并处理成相应的距离，然后再通过实测的距离与设定刹车距离进行比较，达到设定值后，及时刹车，避免了行车之间的相互碰撞的安防装置。该产品具有安装使用方便、耗电省、集成度高、反应速度快、测量精度高、可靠性强，并且具有极强的抗干扰能力，性能价格比高等特点，深受用户欢迎。

二、功能

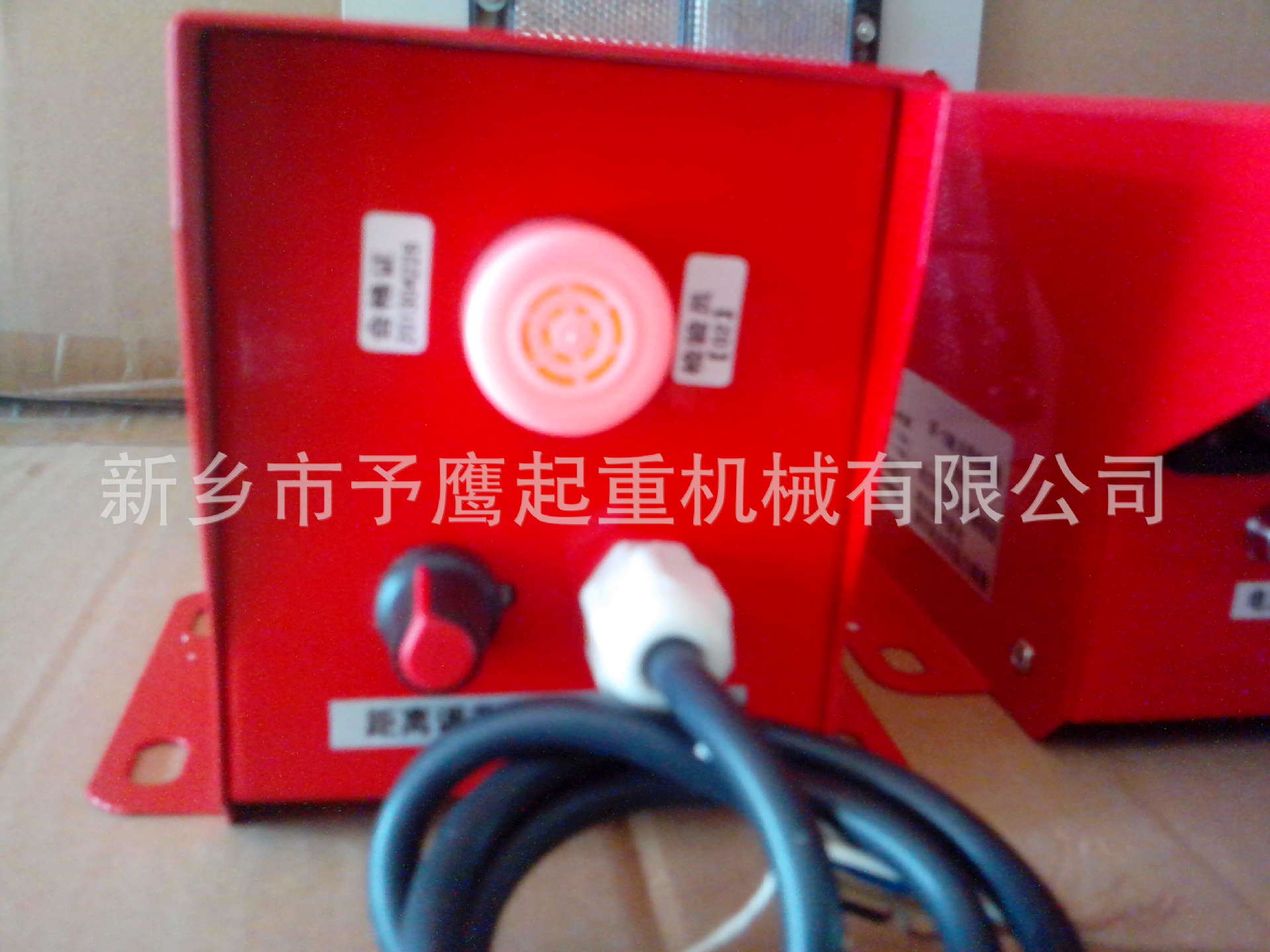

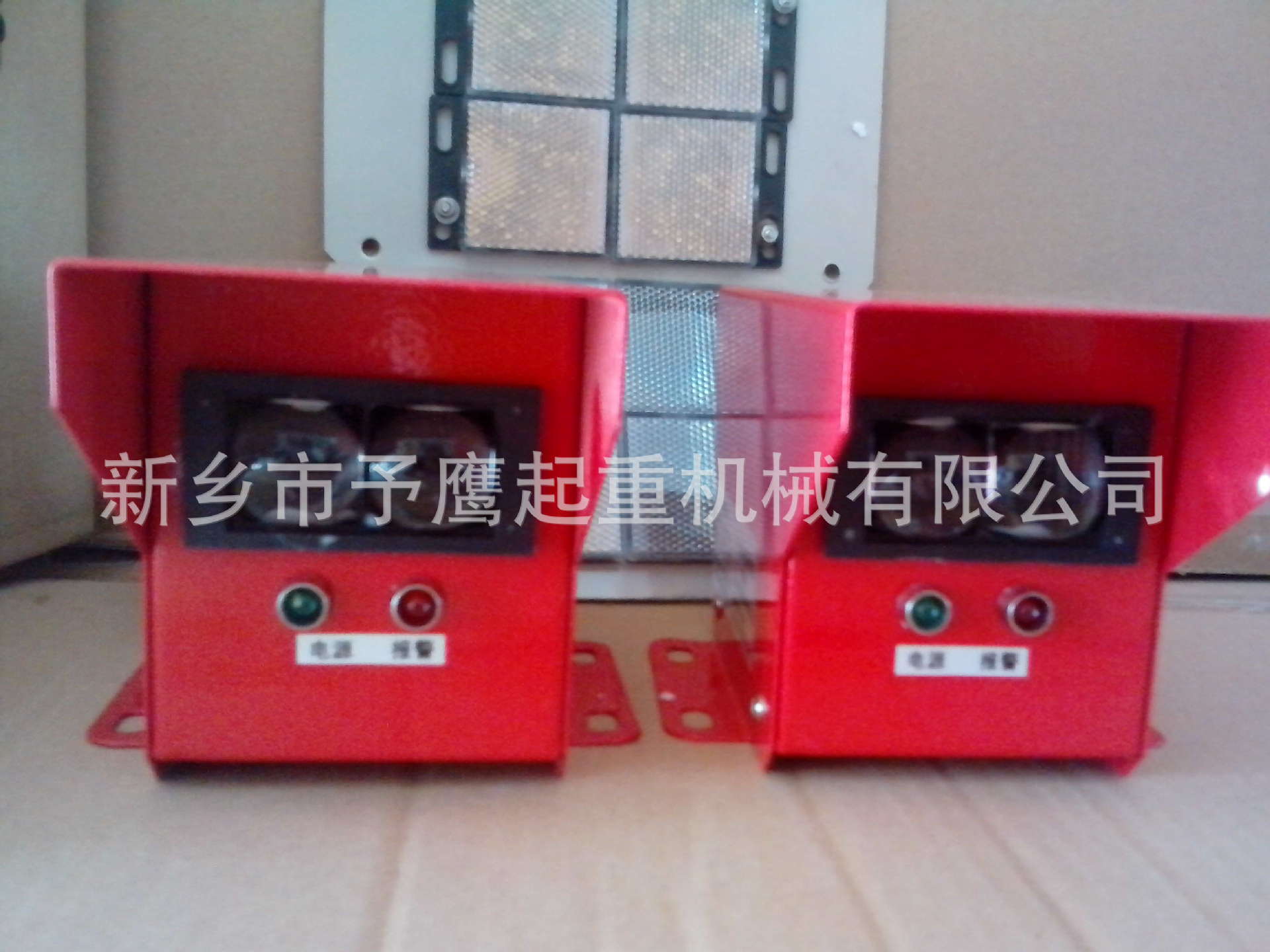

     该产品是本公司最新设计的一种以数字形式显示和控制行车与障碍物的刹车距离的安全防护设备，行车与障碍物的刹车距离可以根据工作环境的实际情况和要求进行设定。该产品发射/接收一体装置分别安装在行车左右行走方向的两端，报警器安装在靠近驾驶员处，驾驶员便于察觉。

三、适用领域

    该产品高集成化、高智能化、高适应性。智能化的处理器，适用于各种类型的起重机、天车、轨道电动平车等起重、吊运设备的自动测距与限位制动。

四、主要技术参数

1、主机主要技术指标

1）工作电压AC-36-220-380V  DC12-24V

2）激光类型：YAG

3）检测频率：50~150Hz

4）激光类别：class2（Ⅱ）

5）激光最大输出功率：≤1mw

6）激光安全等级：GJB一类（人眼安全）

7）接收方式：≥10个同步脉冲积分

8）最大预警距离：4。5m

9)刹车距离：可以任意设定

10）定位准确度：≤±0.1M

11）功耗：≤6W

12）工作环境温度：-20~+60℃

五、接线方法

  棕色+蓝色=电源

  白色+黑色=电子蜂鸣器

  灰色+白色=常闭点（AC12V—380V）
