特性
显示
• 模拟指针显示器显示测量值
• 两行LCD用于显示测量值和帮助信息
• 五个三色灯用于超差和处于报警极限公差的报警
• 最多可同时显示3个特征值
功能
• 可定义16个特征
• 可通过公式编辑器(80个字符)运用四则运算、比例因子、括号对C1至C8通道相互组合进行编辑
• 静态测量： 当前值、平方根、正反切
• 动态测量： Max、Min、Max-Min、 Max+Min、均值
• 统计功能： n、x-bar、s、Xmax、Xmin、R
• 可通过按键或通过RS232端口使用基于MS-Windows的软件对其内部进行各项设置
• 最多可存储500个测量值
• 测量可控制开始/停止连接
• 仪器内部可安装两个输入模块
• 下列模块可供选择：- 4个电感测头输入口(类型可选Mahr、Mahr-Federal、Tesa)
- 两个光栅测头输入口
• RS232接口
• 1个模拟输出口
• 3个数字输入针脚用于测量开始/标准测量/置零、传递数据
• 6个数字输出针脚用于GO、NO GO、rework、All GO、测量时间、4个等级

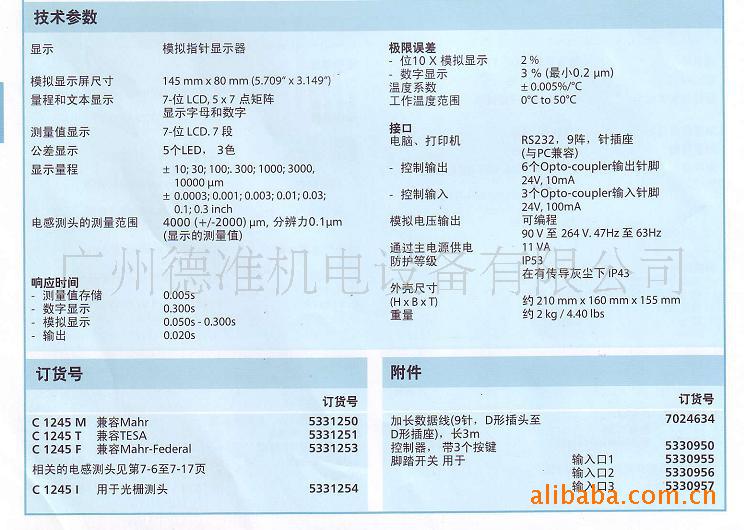

技术参数：
显示： 模拟指针显示器
模拟显示屏尺寸： 145 mm x 80 mm (5.709“ x 3.149“)
量程和文本显示： 7-位 LCD, 5 x 7 点矩阵
显示字母和数字
测量值显示： 7-位 LCD. 7 段
公差显示： 5个LED， 3色
显示量程： ± 10; 30; 100;. 300; 1000; 3000,10000 μm
± 0.0003; 0.001; 0.003; 0.01; 0.03;0.1; 0.3 inch
电感测头的测量范围： 4000 (+/-2000) μm, 分辨力0.1μm(显示的测量值)
响应时间
- 测量值存储 0.005s
- 数字显示 0.300s
- 模拟显示 0.050s - 0.300s
- 输出 0.020s
极限误差：
- 位10 X 模拟显示 2 %
- 数字显示 3 % (最小0.2 μm)
温度系数： ± 0.005%/°C
工作温度范围： 0°C to 50°C
接口：电脑、打印机 RS232，9阵，针插座(与PC兼容)
- 控制输出 6个Opto-coupler输出针脚
24V, 10mA
- 控制输入 3个Opto-coupler输入针脚
24V, 100mA
模拟电压输出： 可编程
90 V 至 264 V. 47Hz 至 63Hz
通过主电源供电： 11 VA
防护等级： IP53
在有传导灰尘下： IP43
外壳尺寸：(H x B x T) 约 210 mm x 160 mm x 155 mm
重量： 约 2 kg / 4.40 lbs
