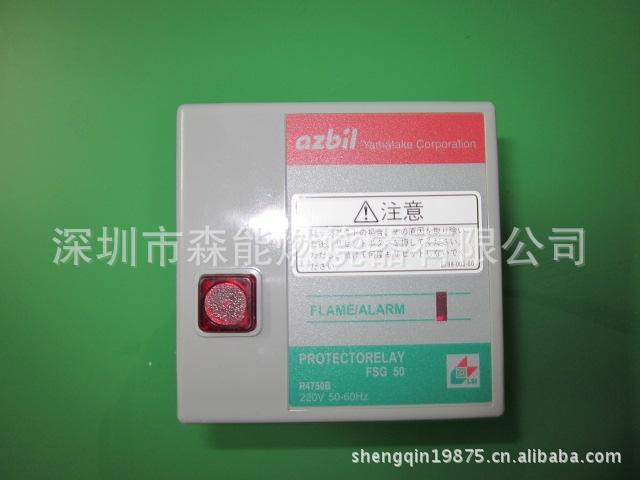

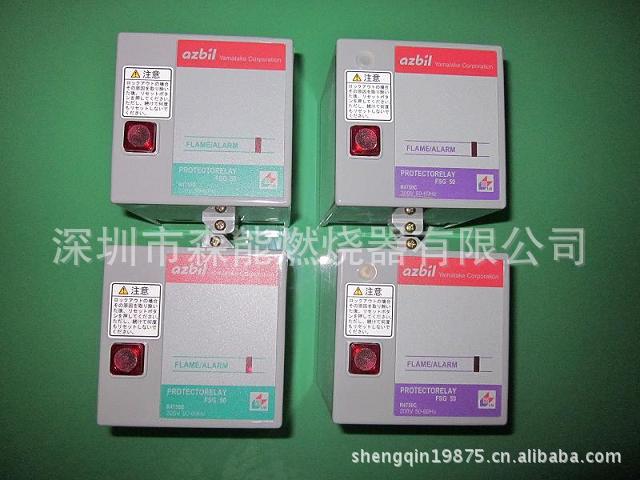

R4780B，C燃烧安全控制保护继电器
R4780B,C是燃油、燃气或油气混合装置的燃烧安全控制器,它提供燃烧装置自动点火控制和安全监测,可控制发热量在500,000Kcal/h以下的燃烧装置。

规格书
型号 R4780B R4780C
组合火焰监测器 C7007A，C7008A或C7012A C7035A
标准火焰电流 2μAmin 4Amin
消耗功率 9W±25%max
环境温度 -20～+60℃
环境湿度 90%RH max，40℃
保护继电器的安装 插入安装基板
重量 约1.0Kg
辅助设备 火焰电流检测及火焰模拟器
火焰/报警指示器 常亮：正常燃烧；闪亮：正常燃烧时：脱火；点火过程：点火失败
附件（浪涌吸收器） 83968019-109 83968019-001
型号   电源    50/60Hz  时间顺序（常温、常湿、额定电压）
  前吹掃 点火待机 点小火 单一控制 点大火 主稳定 后吹掃 同步 系统响应
R4780B1003-1 100VAC 35±5s 7.5±2.5s 4±1s 8.5±3.5s 6.5±2s 8.5±3.5s 20±8s 最大30s （系统电流2μA时）1.5±0.5s（系统电流8.5μA时）

R4780B1011-1 200VAC
R4780C1011-2 100VAC
R4780C1019-2 200VAC
R4780C220-2 220VAC

选型表
灭火动作:非再循环(操纵方式可任选时限操纵,重复操纵其中一种)

接点规格
端子序号 负荷 接点容量
3 鼓风机 120VAC，4A      240VAC，2A
4 点火变压器 400VA
5 重复点火阀 400VA
6 时限点火阀 400VA
7 主阀 800VA
8，9，10，11 控制马达 200VA
21 报警器 75VA
正常工况负荷：最大200VAC，6A。
