产品描述

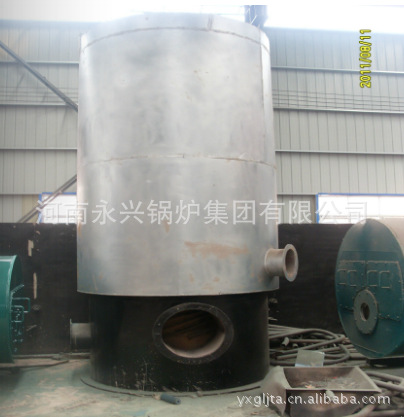

LRF-系列热风炉是一种新型高效立式热风炉，其首次采用多头螺旋槽片换热技术，结构紧凑，形式新颖合理，热强度大，升温快，效率高，安装和操作方便，热风干净，性能稳定，其采用的技术及供热水平已达到国内先进水平。
该热风炉广泛用于粮食、食品、药材、烟草、各种农副牧产品和各种工业物料的烘干、印染、喷漆等的干燥热源，还可用于高大厂房塑料大棚等的取暖，以及地下矿井、地下工程等需要烘干的场合降湿升温。
1、 工作原理
该热风炉的燃烧室与换热器合为一体，采用全钢板多层套筒式结构，其炉心下部为燃烧室，上部和四周为环形换热器，空气和烟气均是双回程，各行其道，进行换热。
为了提高热效率，采用多头螺旋槽片换热技术和紊流原理，减薄层流底层，使空气和烟气在进行中不断变换旋向，大大强化了换热效果。
主要工作过程是：燃烧的煤在炉膛内产生高温烟气，在风机的作用下进入循环，与外侧空气进行热交换后，经烟道由烟囱排出；冷空气由鼓风机吹入热风炉外壳，经炉顶流入炉膛壁外侧空气环，由热风出口管道供给需干净热空气的设备
2、主要设备
该热风炉主要由炉排、耐火砖、反射板、热风炉本体、烟道及进风管道、除尘器、烟囱及其支架、引风机、鼓风机和专用测量仪器组成。
3、性能特点
A、以煤为燃料，符合国情。
B、以洁净的热空气为干燥热源，无污染。
C、能耗低，热效率高。
D、自动测温和显示。
E、操作简单、使用方便，配套设备全部国产，其性能指标达到国内先进水平。
技术参数
名称 | DLRF-10 | DLRF-20 | ZLRF-10 | ZLRF-20 | ZLRF-30 | ZLRF-40 | ZLRF-60 | ZLRF-120 | GWRF-80 |
低 温 | 低 温 | 中 温 | 中 温 | 中 温 | 中 温 | 中 温 | 中 温 | 高 温 |
|
热效率（％） | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥75 | ≥75 | ≥75 |
热风出口温度(℃) | 80-150 | 80-150 | 200-300 | 200-300 | 200-300 | 200-300 | 200-300 | 200-300 | 400-600 |
供热量(MW) | 0.12 | 0.24 | 0.12 | 0.24 | 0.35 | 0.47 | 0.7 | 1.4 | 0.93 |
风量(Nm3/H) | 3297-2198 | 3847-3572 | 3297-2198 | 3847-3572 | 5447-3912 | 6445-7513 | 6786-6032 | 10556-7540 | 6445-7513 |
耗煤量(Kg/H) | 27 | 36 | 27 | 36× | 50 | 108 | 110 | 220 | 150 |
耗电功率（KW） | 7.2 | 9 | 7.2 | 9 | 9 | 12.5 | 17.5 | 22.5 | 24 |
适用煤种 | Ⅱ类烟煤、Ⅲ类无烟煤 |
|
|
|
|
|
|
|
|
外型尺寸（mm） | ￠1220×2450 | ￠1500×2740 | ￠1220×2450 | ￠1500×2740 | ￠1750×3500 | ￠1840×3790 | ￠1850×4350 | ￠7000×2200×1500 | ￠2100×6395 |
参考重量（T） | 1.3 | 1.6 | 1.3 | 1.6 | 2.3 | 3.8 | 4.2 | 14.2 | 9.0 |
河南省永兴锅炉集团 | LRF型燃煤热风锅炉配置清单 | 第1页 | |||
共1页 | |||||
序号 | 图 号 或 型 号 | 产 品 名 称 | 产 地 | 数 量 | 备注 |
一 | 锅炉主机 | ||||
1 | YXQ6530-0-0 | 锅炉主机 | 本 厂 | 1 | 终身保修 |
二 | 阀门仪表及安全附件 | ||||
1 | Y7-48-4C | 引风机 | 新乡 | 1 | 一年更换 |
2 | 标 配 | 鼓风机 | 新乡 | 1
| 一年更换 |
3 | 9-26-4.5A | 引风机接管 | 新乡 | 1 | 终身保修 |
4 | 标 配 | 鼓风机接管 | 新乡 | 1 | 一年更换 |
5 | 标 配 | 燃烧室 | 厂标 | 1 | 一年更换 |
6 | 标 配 | 电脑控制柜 | 南京任泰 | 1 | 一年更换 |
7 | 标 配 | 耐火砖 | 郑州 | 1套 | 一年更换 |
8 | GB5781-86 | 螺 栓M12×50 | 江苏 | 20 | 一年更换 |
9 | GB41-86 | 螺 母M12 | 江苏 | 20 | 一年更换 |
10 | 标 配 | 易损配件 | 河北 | 1套 | 一年更换 |
备 注 | |||||
1、产品报价内应包含以上所有锅炉辅机配件，监督电话：0394-6816660 | |||||
2、以上锅炉配置可根据客户特殊要求更改，须在我集团公司工程师指导下进行。 | |||||
3、我集团公司锅炉辅机配件不断追求最高配置，如有变动不另行通知，以签订合同发货清单为准。 |
