安科瑞PZ系列电流电压表采用交流采样技术，能分别测量电网中的电流、电压，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

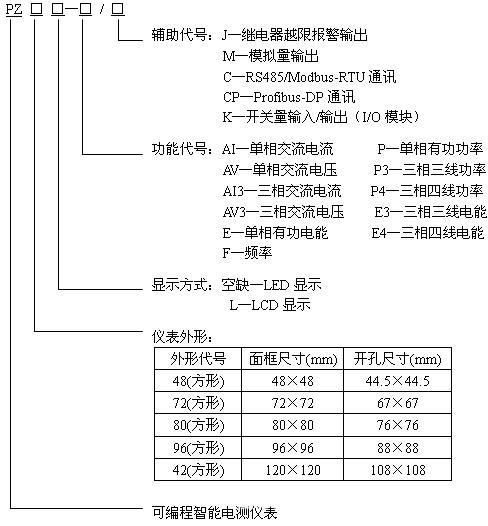

型号说明
技术指标
技术指标
技术参数 | 指 标 |
输入 | 标称值 | 电压：100V、220V、380V，电流：1A、5A |
过载 | 电流：持续1.2倍，瞬时10倍/秒；电压：持续1.2倍，瞬时2倍/秒 |
频率 | 45Hz~65Hz |
功耗 | ＜0.5VA |
精度等级 | 电流、电压：0.5级 频率：0.05Hz 有功功率，有功电能：0.5级 无功功率，无功电能：1.0级 |
输出 | 模拟量 | 4-20mA、0-20mA、0-5V等 |
通讯 | RS485 Modbus-RTU协议/Profibus-DP协议，1位起始位、8位数据位、1位停止位，1200/2400/4800/9600/19200bps |
电能 | 2路集电极开路的光藕脉冲 |
报警 | 1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置 |
开关量输入 | 无源接点输入方式：内置电源，光耦隔离 |
开关量输出 | 继电器常开触点输出：1A/30VDC、2A/250VAC |
显示 | LED、LCD显示，范围-9999~9999，倍率任意设置 |
电源 | 电压范围 | AC80-270V或DC100-350V |
功耗 | ＜1.2W |
绝缘电阻 | ≥100MΩ |
工频耐压 | 电源/输入/输出之间2kV/1min |
平均无故障工作时间 | ≥50000h |
环境 | 温度 | 工作：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃ 储存：-20℃~+70℃ |
湿度 | ≤93%RH，不结露，无腐蚀性气体场所 |
海拔 | ≤2500m |

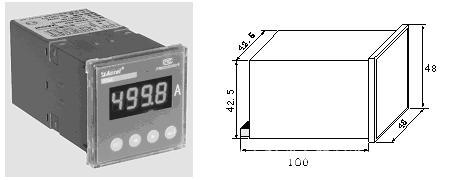

l 外形及尺寸(mm)
48型产品规格
l 功能一览表
型号 功能特性 | PZ48-AI PZ48L-AI | PZ48-AI3 PZ48L-AI3 | PZ48-AV PZ48L-AV | PZ48-AV3 PZ48L-AV3 | PZ48-F PZ48L-F |
测 量 参 数 | 单相电流 | √ | | | | |
三相电流 | | √ | | | |
单相电压 | | | √ | | |
三相电压 | | | | √ | |
电网频率 | | | | | √ |
选配功能 (任选其一) | C | √ | | √ | | √ |
M | √ | | √ | | √ |
72型产品规格

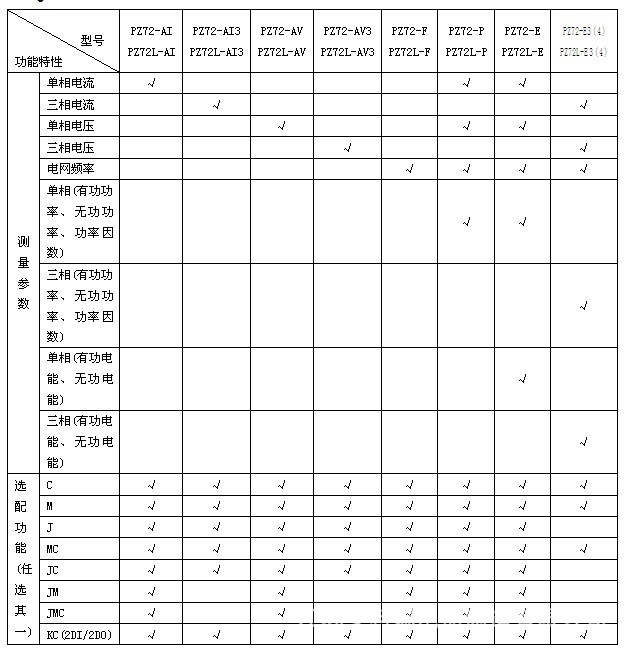

l 功能一览表
注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ72(L)-E3(4)最多可带2路M(模拟量)；
3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
4、PZ72(L)-E3(4)具备一路有功电能脉冲信号输出端口。

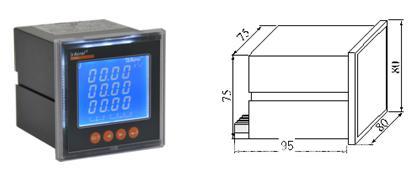

l 外形及尺寸(mm)
80型产品规格

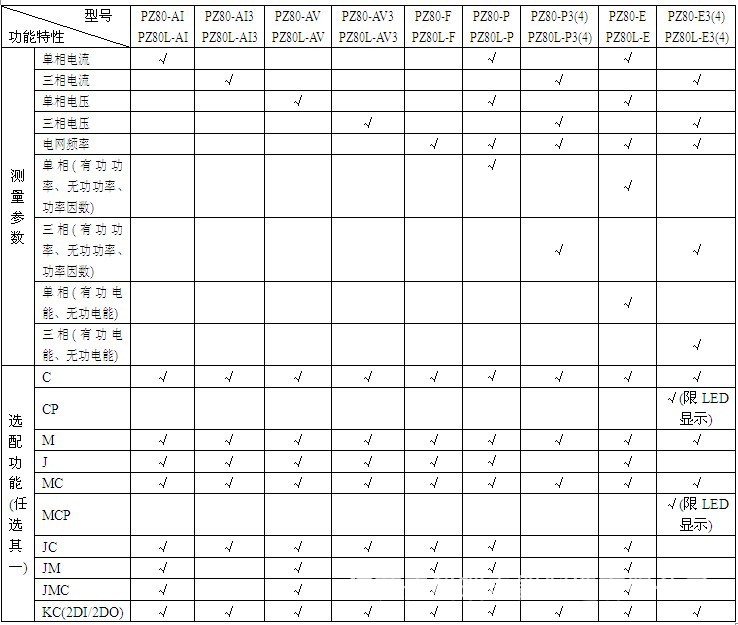

l 功能一览表
注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；
4、PZ80(L)-AI3、AV3最多可带3路模拟量输出。

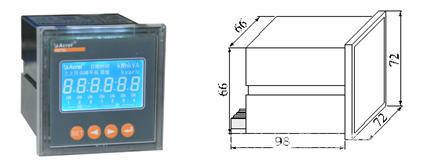

l 外形及尺寸(mm)
96型产品规格
l 功能一览表
注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
3、PZ96(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)最多可带2路模拟量输出。
l 外形及尺寸(mm)
