产品简介

以上辅助触头采用银点材料

CJX2

辅助触头F4使用范围（LC1-D辅助触头LA1使用范围）：
F4辅助触头组主要用于交流50Hz、AC-15使用类别下，额定工作电压至AC380V、额定电流至0.95A或DC-13使用类别下，额定工作电压至DC220V、额定电流至0.15A的控制线路中，作为控制信号与电气连锁之用。CJX2交流接触器‖LC1-D交流接触器‖锆鎕赇
该产品用于CJX2系列交流接触器控制电路中因接触器本身辅助触头不够用时，挂接本产品以达到扩展辅助触头数量。具有二组触头和四组触头两种，并分顶装与侧装两种安装形式，除触头数量不同，其它结构完全一致。
该产品符合GB14048.5、IEC60947-5-1标准。CJX2交流接触器‖LC1-D交流接触器‖

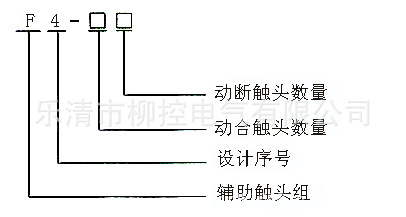

CJX2辅助触头型号及其含义（LC1-D辅助触头型号及其含义）：F4-□□
F□—□□
F———辅助触头组
□———设计序号（4表示顶装式，8表示侧装式）
□———常开辅助触头数
□———常闭辅助触头数锆鎕赇
CJX2辅助触头技术参数（LC1-D辅助触头技术参数）：
额定绝缘电压：660V
约定发热电流：10A
额定控制容量：AC-15360VA；DC-1333（W）
额定工作电流：AC-15380V0.95A；DC-13220V0.15A
电寿命：100万次
控制容量：AC-15360VA；DC-1333W
操作频率：1200（次／h）锆鎕赇
连接导线：1.5～2.5mm2

1.适用范围

       F4系列有二级和四级两种,该辅助触头组和交流接触器式继电器组合后能扩展辅助触点的数量.本系列还包括C﹑E﹑K型.C型为侧装,其他为顶部安装.

2.型号及含义

3.主要技术参数
