【手柄蝶阀塘沽蝶阀富工阀门专家】价格_厂家

品牌/型号

F.G牌富工牌/D71X-10/16

连接形式

对夹

驱动方式

手动

公称通径

65mm

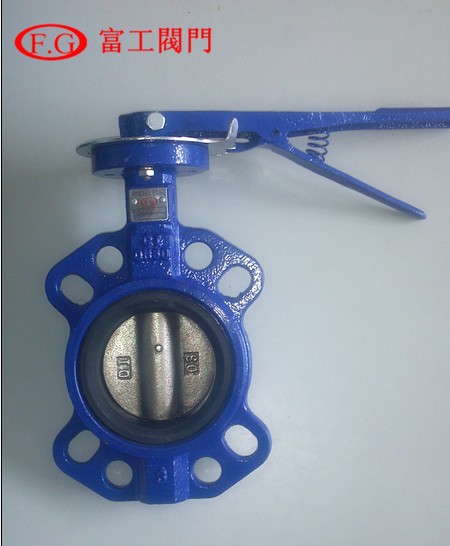

D71X手动对夹软密封蝶阀概述

D71X手动对夹软密封蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。D71X 手柄传动对夹蝶阀阀全开到全关通常是小于900 ，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

D71X手动对夹软密封蝶阀的优点如下：
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。 5、调节性能好。

D71X手动对夹软密封蝶阀的连接尺寸

公称通径（DN）	L	D	D1	Z-Φd	H	H0	A	B
25	43		85	4-14
32	43		100	4-18
40	43		110	4-18		220
50	43		125	4-18	63	235	270	65
65	46	165	145	4-18	70	250	270	65
80	46	185	160	8-18	83	275	270	65
100	52	200	180	8-18	105	316	270	65
125	56	220	210	8-18	115	340	310	65
150	56	285	240	8-22	137	376	310	65
200	200	340	295	8-22	164	472	365	90

公称通径	L	D	D1	Z-d	H	H0	A	B	D0
50	43	165	125	4-18	63	306	193	125	150
65	46	185	145	4-18	70	321	193	125	150
80	46	200	160	8-18	83	346	193	125	150
100	52	220	180	8-18	105	387	193	125	150
125	56	250	210	8-18	115	411	193	125	150
150	56	285	240	8-22	137	447	193	125	150
200	60	340	295	8-22	164	572	283	165	220
250	68	395	350	12-22	206	646	283	165	220
300	78	445	440	12-22	230	738	334	175	280
350	78	505	460	16-22	248	761	334	175	280
400	102	565	515	16-26	289	877	425	210	320
450	114	615	565	20-26	320	938	425	210	320
500	127	670	620	20-26	343	993	425	210	320
600	154	780	725	20-30	413	1131	425	210	320
700	165	895	840	24-30	478	1476	620	320	400
800	190	1015	950	34-33	525	1533	620	320	400
900	203	1115	1050	28-33	585	1655	620	320	400
1000	216	1230	1160	28-36	640	1765	620	400	400
1200	254	1455	1380	32-39	755	1995	620	400	400

产品描述

各软密封蝶阀适用于温度≤2 0 0℃（应密封件不同而定），公称压力≤1.6MPa的食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：
    1. 设计新颖、合理，结构独特，重量轻，启闭迅速。
    2. 操作力矩小、方便、省力灵巧。
    3. 伸缩蝶阀除了能作调节和节流作用，补偿管道误差所产生的热胀冷缩功能外，还能为安装更换，维修管道提供方便。
    4. 密封件可以更换，密封性能可靠达到双向密封零泄漏。
    5. 密封材料耐老化、耐腐蚀，使用寿命长等特点。
