、简介
DZ20系列塑料外壳式断路器(以下简称断路器)，其额定绝缘电压为660V，交流50Hz额定工作电压380(400)V及以下，其额定电流从16A至1250A。一般作为配电用，其中Y、J、G型的额定电流225A和Y型400A的断路器亦可作为保护电动机用。在正常情况下， 断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
四极断路器主要用于交流50Hz、额定电压400V及以下，额定电流100至630A三相四线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。
配电用断路器，在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。
保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路和欠电压保护。
|
|
2、用途
一般作为配电用，其中Y、J、G型的额定电流225A和Y型400A的断路器亦可作为保护电动机用。在正常情况下， 断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
3、符合标准
IEC947-2
GB14048.2

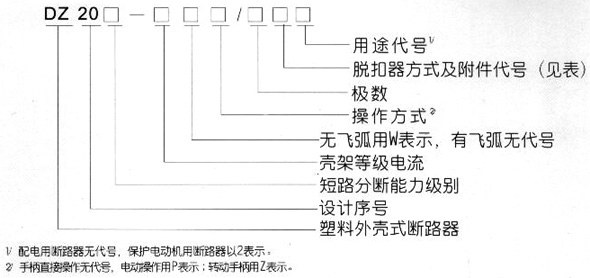

4、型号含义说明
5、主要技术参数
|
壳架等级
额定电流 Inm (A) |
短路分断能力
(有效值) kA |
操作循环总次数 |
额定电流 A
|
飞弧距离（mm） |
|
C |
Y |
J |
G |
DZ20W |
DZ20 |
|
160 |
12 |
- |
- |
- |
8000 |
16、20、25、32、40、50、63、80、100、125、160 |
0 |
50 |
|
100 |
- |
18 |
35 |
100 |
10000 |
16、20、25、32、40、50、63、80、100 |
80 |
|
250 |
15 |
- |
- |
- |
8000 |
100、125、160、180、200、225、250 |
50 |
|
225 |
- |
25 |
42 |
100 |
8000 |
100、125、160、180、200、225 |
80 |
|
400 |
20 |
30 |
42 |
100 |
5000 |
200、250、315、350、400 |
DZ20C-400(80)
其余 100 |
|
630 |
20 |
30 |
50 |
100 |
5000 |
250、315、350、400、500、630 |
DZ20C-630(80)
其余 100 |
|
1250 |
- |
- |
65 |
- |
3000 |
630、700、800、1000、1250 |
— |
120 |
瞬时型漏电断路器分断时间
|
施加电流 |
IΔn |
2IΔn |
5IΔn |
|
分断时间（s） |
≤0.2 |
≤0.1 |
≤0.04 |
延时型漏电断路器分断时间
|
施加电流 |
IΔn |
5IΔn |
|
0.2 s |
<0.4 s |
<0.1 s～0.24 s |
|
0.4 s |
<0.6 s |
<0.2 s～0.44 s |
6、使用条件
△海拔不超过2000m；最大倾斜度为22.5°；
△周围介质温度不高于+40°C（对船用产品为+45°C）和不低于-5°C；
△能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
△在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；
△在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
△在没有雨雪侵袭的地方。
7、产品系列
 |
 |
 |
| DZ20-100/3300 |
DZ20-225/3300 |
DZ20-400/3300 |
 |
 |
|
| DZ20-630/3300 |
DZ20-1250/3300 |
| |
