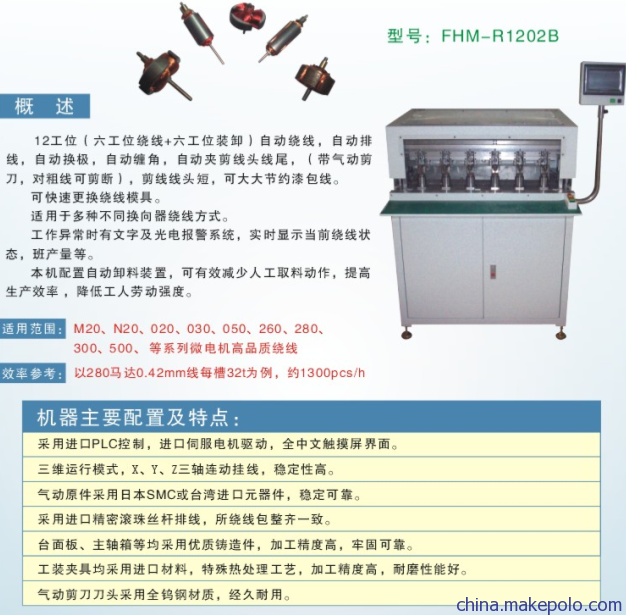

FHM-R1202B

适用范围：M10、M20、N20、N30、N50、020、030、050、060、300、500、530 等系列微电机高品质绕线

机器主要配置及特点：

             采用进口PLC控制，进口伺服电机驱动，全中文触摸屏界面，

气动原件采用日本SMC或台湾进口元器件，稳定可靠

      采用进口精密滚珠丝杆排线，所绕线包整齐一致。

台面板、主轴箱等均采用优质铸造件，加工精度高，牢固可靠

             工装夹具均采用进口材料，特殊热处理工艺，加工精度高，耐磨性能好。

              气动剪刀刀头采用全钨钢材质，经久耐用。

              三维运行模式，X、Y、Z三轴连动挂线，稳定性高。

       12工位（六工位绕线+六工位装卸）自动绕线，自动排线，自动换槽，自动缠角，自动夹剪线头线尾，剪线线头短，可大大节约漆包线。

可快速更换绕线模具、钩线护套、转子卡头等工装部件

适用于多种不同挂钩绕线方式。

工作异常时有文字及光电报警系统，实时显示当前绕线状态，班产量等，提高了整机安全性

       本机配置自动上料装置，可有效缩短绕线周期，提高生产效率、减少工人劳动强度。

技术参数：

         电源电压：220V±10%   50Hz

         额定功率：2KW

         气源气压：0.4-0.7Mpa

         额定转速：3000-6000rpm

         计数精度：±0.01圈

         排线精度：0.01mm

         转角精度：0.1°

         整机重量：300KG

         外形尺寸：1100×1200×1500mm³
