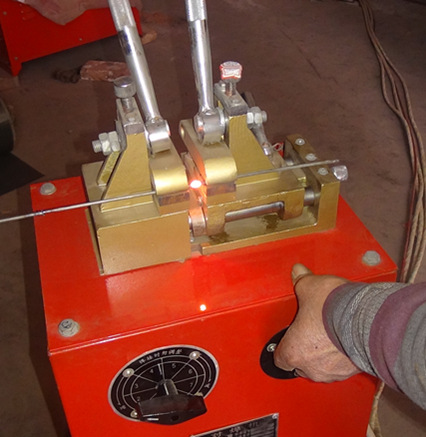

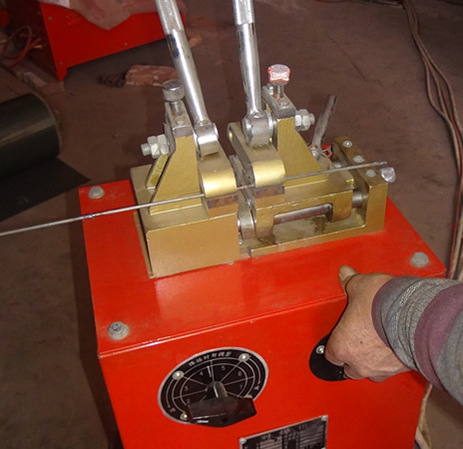

本系列对焊机结构主要由变压器、固定电极座、移动电极座(即钳口）、焊接送料机构（加压机构）及控制系统等组成。
焊接机构部分包括固定电极和移动电极两部分, 移动电极在两个导轴上，依靠操纵手柄的旋转而左右移动。
钳口利用偏心扳手加压，使焊件夹紧于电极上，压力的大小可以旋转大手柄得到适当的调节。
移动电极可完成焊接时所需要的熔化及挤压过程。主要包括进给手柄、调距螺钉、顶簧螺丝和弹簧等。
旋转进给手柄可使移动电极在两极限位置中获得15毫米以上的工作行程，旋转调距螺钉可以改变两电极间的距离，调整顶簧螺丝可获得适当的顶锻压力。
变压器为壳式，它由大按钮开关切断与接通电源，焊接时按焊件大小调整分头开关的档位来得到副线圈所需要的空载电压，左右电极分别通过多层铜皮软联与焊接变压器副线圈联接。
|
