LPG系列离心喷雾干燥机

一、喷雾干燥机工作原理

由热风设备产生的高温热风，从干燥室顶部蜗壳通道进入，在热风分配器的作用下产生均匀旋转的气流进入干燥室内，并保持塔内布风均匀。液体物料通过高速旋转的雾化器，产生分散微细的料雾，料雾与旋转的热空气接触，水分迅速蒸发，在极短的时间内物料得以干燥，得到中空、壁薄的球状产品。 我公司在喷雾干燥机工艺上积累了丰富的经验，针对不同物料的特性开发了多项技术先进的装备，且获得数项国家专利：LP高速离心雾化器（专利号02257740.8）；SMT水膜收尘器(专利号01244906.7)等。

二、喷雾干燥机主要特点及适用范围:

1、雾化器变频调速，产品颗粒粗细可调；
2、物料受热时间短，可处理热敏性物料；
3、雾化后比表面积大，水份瞬间蒸发快；
4、产品的球形度好，粒度大小分布均匀；
5、噪音较小、安装方便、运行稳定、操作简单。

适用于溶液、乳浊液、悬浊液、糊状液等流动性好的液状料干燥。


                  LP离心雾化器                  高速雾化器（专利号02257740.8）

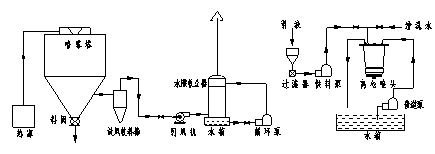

三、喷雾干燥机工艺简图如下：


四、喷雾干燥机规格型号：

LPG —	5	25	50	100	200	300	500	1000	1800	2500	3500	5000
喷 液 Kg/h	10	50	100	200	400	600	1000	2000	3600	5000	7000	10000
转速104r/mi	3	2.3	2.2	2.0	1.6	1.4	1.2	1.0	0.9	0.9	0.8	0.75
喷雾盘 mm	52	80	108	130	155	168	180	220	240	260	300	300
功 率 Kw	0.3	0.75	1.5	3	5.5	5.5	7.5	11.0	18.5	22	30	37
电 压 V	75	220	220	380	380	380	380	380	380	380	380	380

注：1、水分蒸发量与物料的特性、固含量及热风进、出口温度有关。
2、其它规格可根据用户需要进行非标设计。
3、详细配置以提供的图纸为准。



五、喷雾干燥机其它配套件：

              电动雾化器                  热风炉                       加热器

               风   机                     循环泵                       螺杆泵
